Le contrôleur RS-3000 4O3A est un dispositif complémentaire pour le commutateur croisé RS3000, qui permet de garantir que la commutation ne peut être effectuée que lorsqu’il n’y a pas de signal PTT provenant de l’une des radios connectées. Cela permet d’éviter une commutation involontaire si l’utilisateur B commence une transmission alors que l’utilisateur A est encore à l’antenne.
L’unité de commande est alimentée par une tension d’entrée de 13-15V DC.
La sortie DC à 3 pôles alimente l’interrupteur proprement dit, la connexion est une barrette à broches de 5,08 mm.

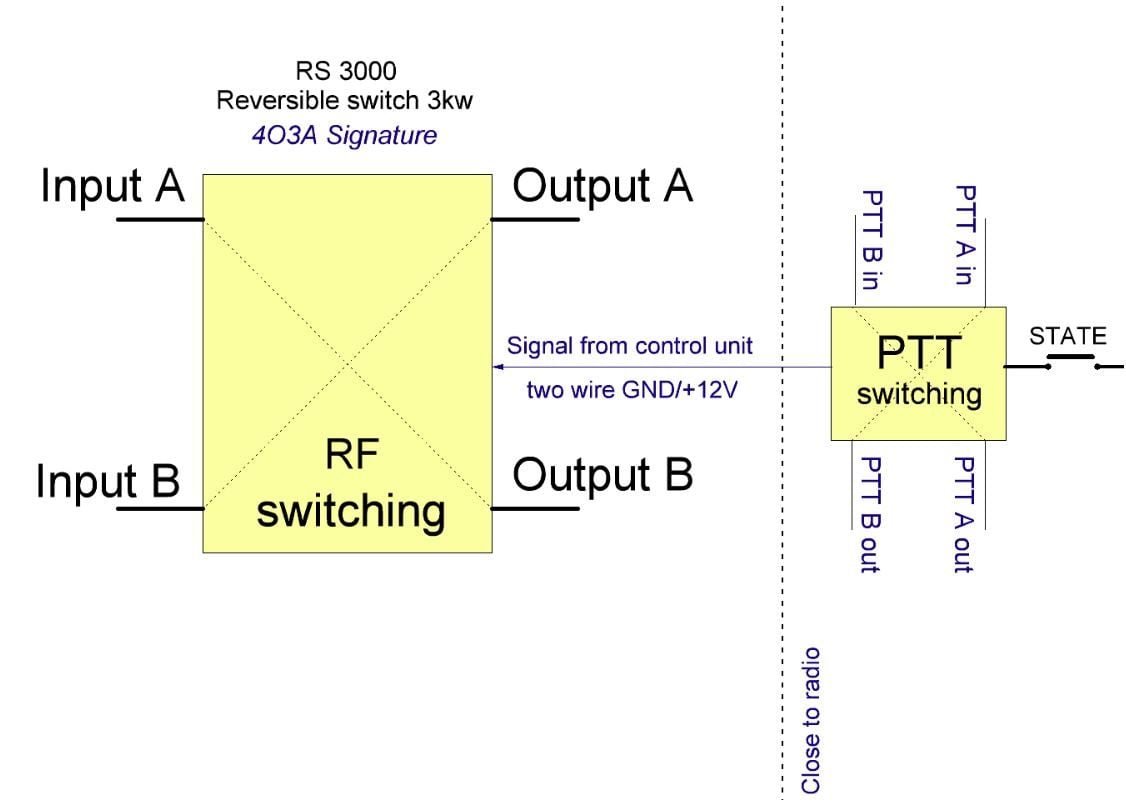

Avant le démarrage, il suffit de connecter les lignes PTT des deux radios aux prises RCA du contrôleur RS-3000, le contrôleur lui-même est connecté à l’unité RS3000 via les bornes +12V/GND.
Si un utilisateur appuie sur le bouton de commutation alors que l’autre utilisateur est encore en train de transmettre, le contrôleur attend que la ligne PTT ne soit plus active et ne commute qu’ensuite. Dans ce cas, la LED « Wait » s’allume.
La commutation est ainsi sûre et indépendante de la fréquence de transmission entre les utilisateurs.
| Product Name | RS-3000CTR |
|---|---|
| Marque | 4O3A |
| Voltage d’alimentation [V] | 13 – 15 V |
| Nombre des sorties | 2 |
| Poids | 400 g |
| Dimensions | 150 x 30 x 100 mm |
