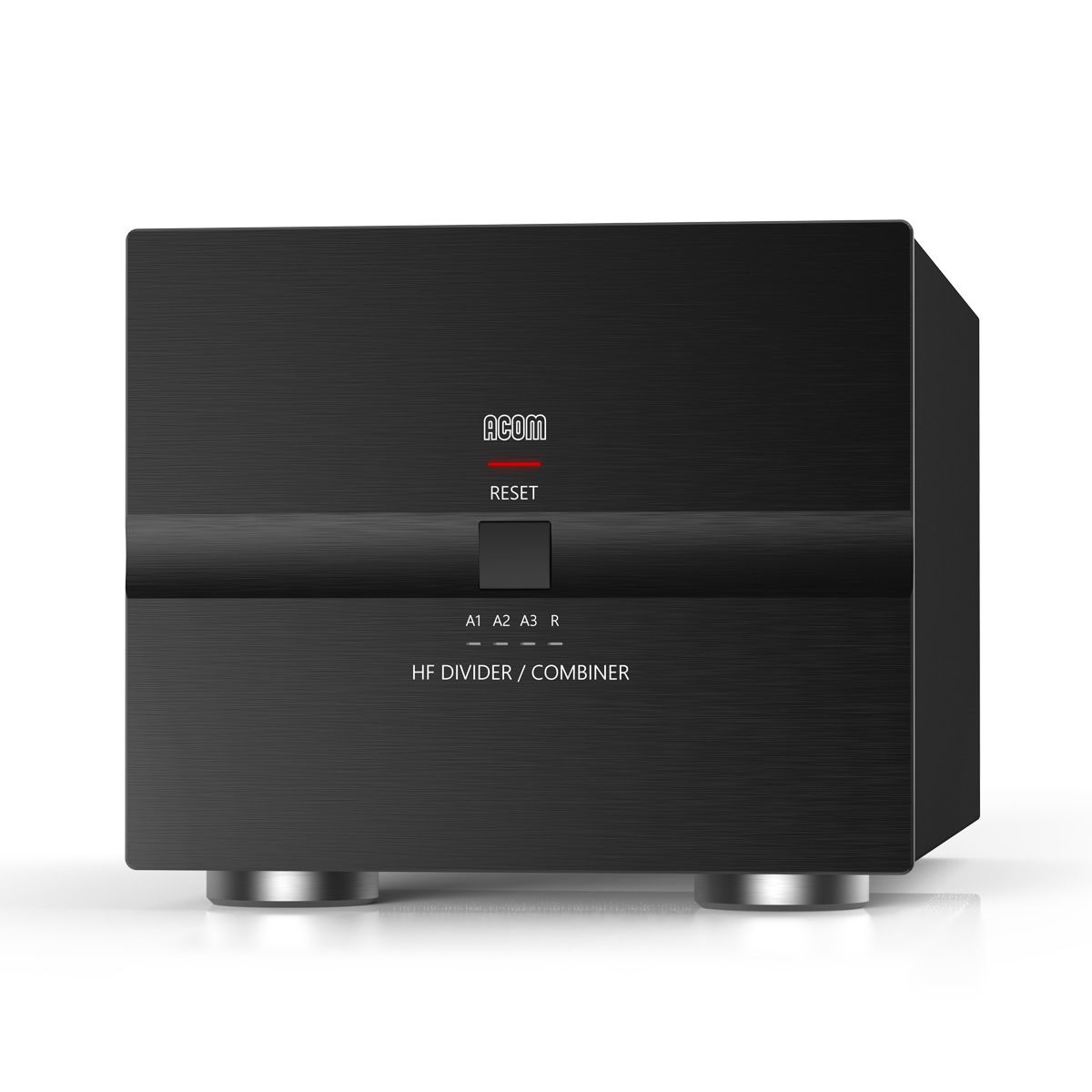

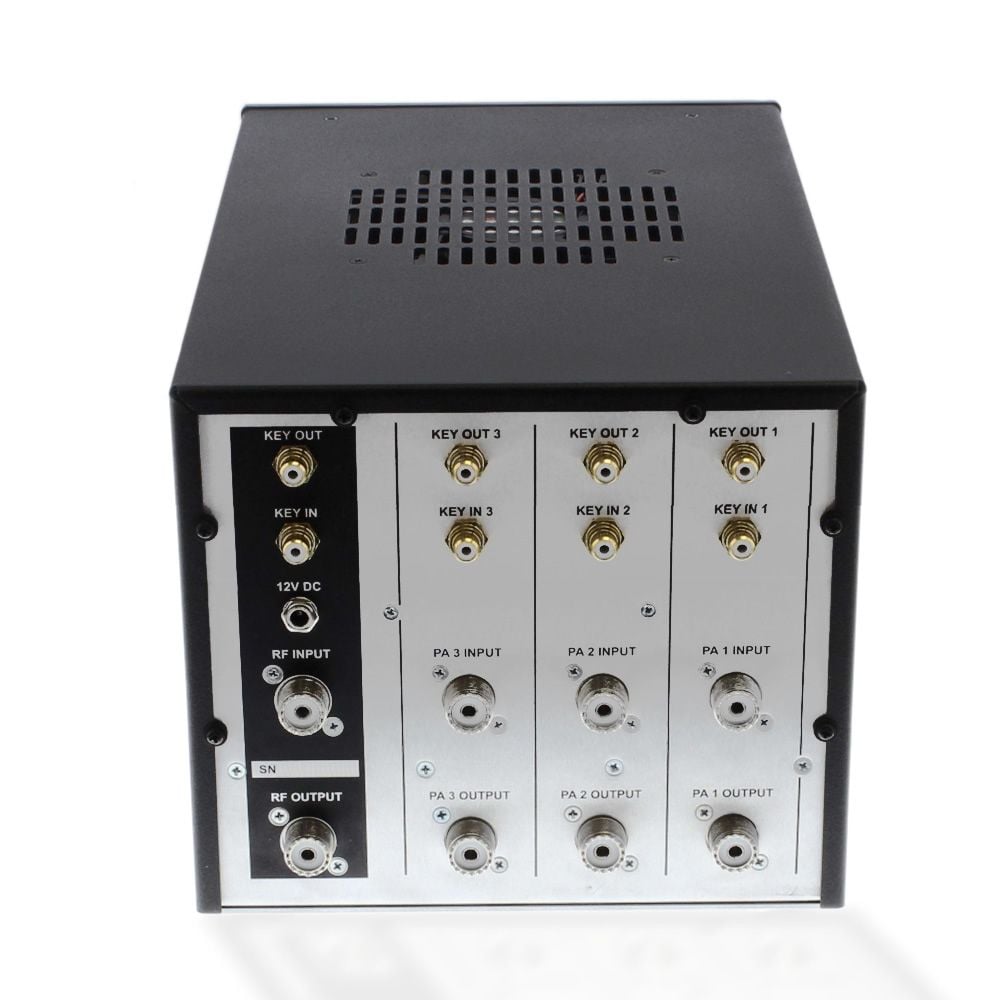

ACOM 3x2000A HF Power splitter/combiner

L’ACOM 3x2000A est un répartiteur/combineur de puissance HF passif, conçu pour combiner les sorties de trois amplificateurs linéaires HF vers une charge commune, comme une antenne. Ce faisant, il permet de fonctionner avec un seul émetteur qui commande les trois amplificateurs.

Principales caractéristiques :

• Puissant : permet de combiner les sorties de trois amplificateurs, ce qui correspond à une puissance proche de celle d’un amplificateur individuel trois fois plus puissant.
• Compatibilité : Recommandé pour une utilisation avec les modèles d’amplificateurs ACOM 2000A, 2100, 1500, 1000 et 1010, qui disposent tous d’un réseau d’entrée à large bande afin de garantir des différences de phase minimales entre les unités.
• Protection automatique : un mécanisme de protection intégré surveille les sorties des trois amplificateurs. En cas de déséquilibre, la commande des amplificateurs est interrompue et la sortie de l’émetteur est commutée sur une résistance de terminaison interne de 50 ohms afin de protéger les unités.

Fonctionnement :

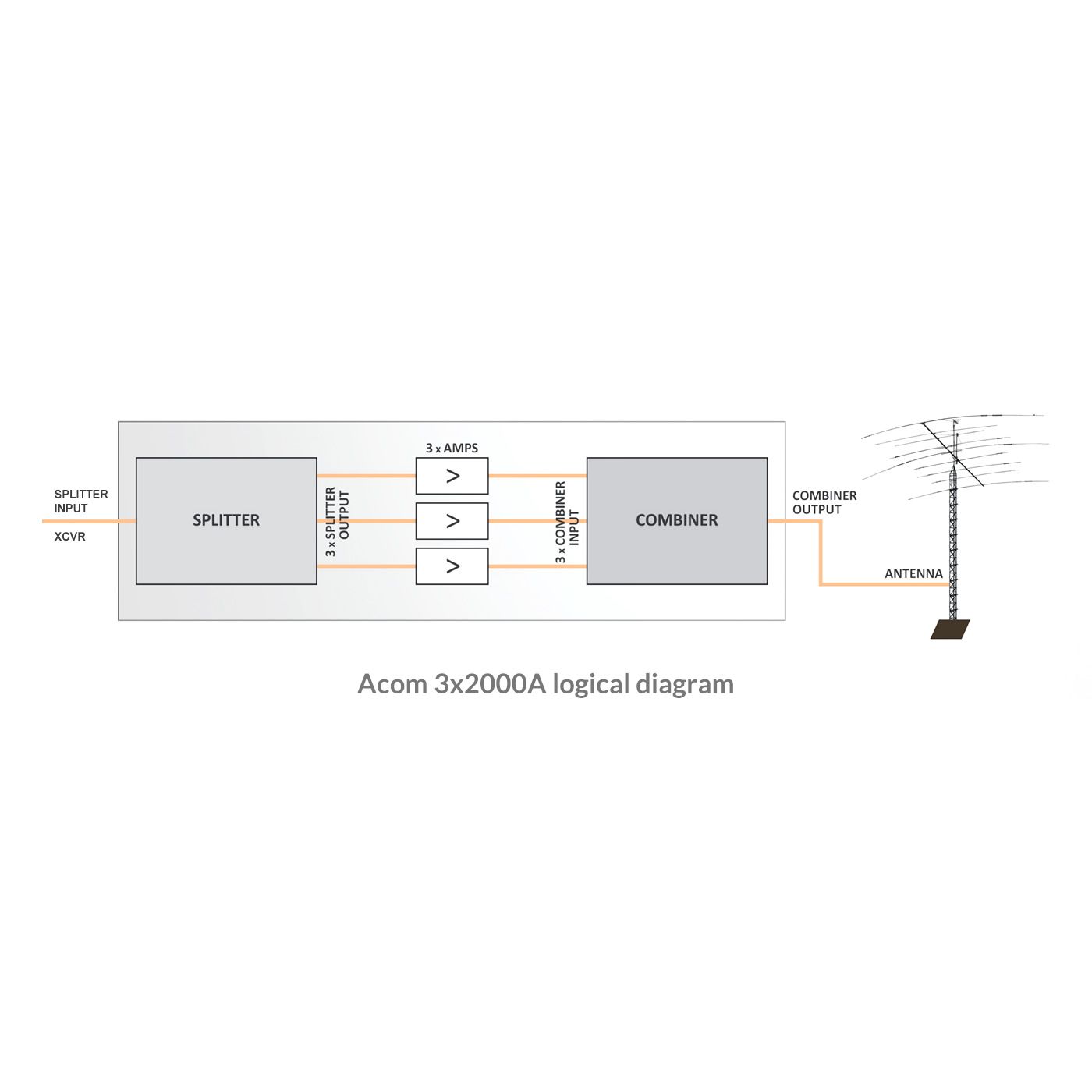

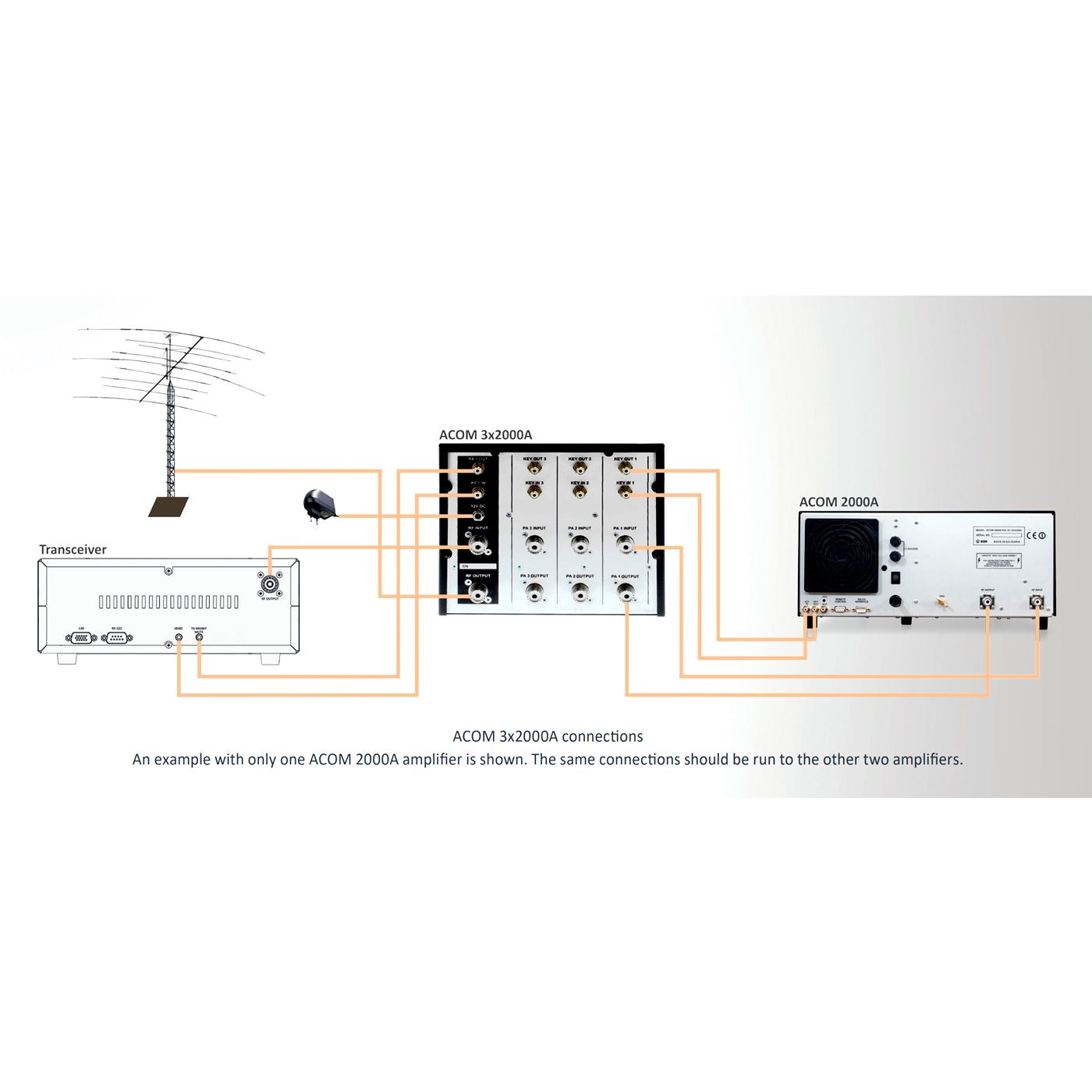

Pour un fonctionnement optimal du combineur, trois amplificateurs aux caractéristiques similaires sont nécessaires. Les signaux doivent être cohérents, avoir des amplitudes similaires et des différences de phase minimales afin d’éviter les pertes de puissance. On y parvient en divisant le signal d’entrée de l’émetteur en trois canaux identiques au moyen du diviseur d’entrée et en utilisant trois amplificateurs identiques par canal.

Caractéristiques techniques :

• Gamme de fréquences : 1,8 – 30 MHz
• Puissance de sortie maximale : Jusqu’à 5000 W PEP
• Désadaptation maximale de la sortie : Jusqu’à 2:1 à puissance réduite
• Plage de température : 0°C ~ +50°C
• Circuit d’entrée : Large bande

L’ACOM 3x2000A offre une solution efficace pour les radioamateurs qui souhaitent combiner la puissance de plusieurs amplificateurs afin d’obtenir une puissance de sortie plus élevée sans compromettre la sécurité de fonctionnement.
