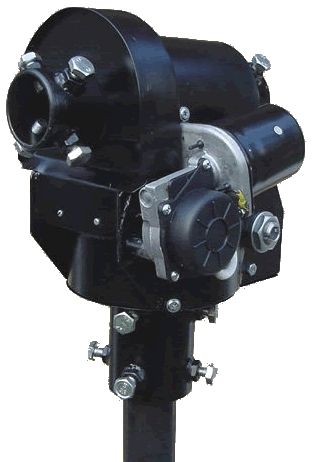

Le rotateur RAS est un rotateur très solide conçu pour les grandes antennes satellites et est livré complet avec un boitier de commande électronique. Le rotateur est conçu pour être monté sur tube ou sur une plaque d’adaptation optionnelle pour installation traditionnelle sur pylone. Il peut être monté hors pylone sur le mat ou utilisé en configuration de montage latéral. Contrôleur avec deux affichages digitaux indépendants pour azimut et site.
|
Turning Torque [Nm]: |
566 – >904 |
|
Brake Torque [Nm]: |
2712 |
|
Brake System: |
Double worm gears |
|
Max. load (weight) [kg]: |
318 |
|
Rotating duration [sec]: |
120 – 60 |
|
Precision [°]: |
1/0,5 |
|
Rotating angle azimuth [°]: |
360 |
|
Rotating angle elevation [°]: |
180 |
|
Weight [kg]: |
20 |
|
Position sensor: |
Reed-Kontakt |
|
Max. lower tube diameter [mm]: |
66 |
|
Max. diameter for elevation tube [mm]: |
50 |
| Product Name | BIG-RAS |
|---|---|
| Temperature Range | -20°C – +50°C |
| Marque | Spid |
| Type de rotor | azimutal-élévation |
| Vitesse de rotation (360°) | 120 sek (12 V); 90 sek (18 V) |
| Angle de rotation (°) | 360° (Azimuth); 180° (Elevation) |
| Capacité de charge [kg] | 318 kg |
| Diamètre du tube rotatif | 50 mm |
| Poids | 20 kg |
| Dimensions | 270 x 380 x 250 mm |
