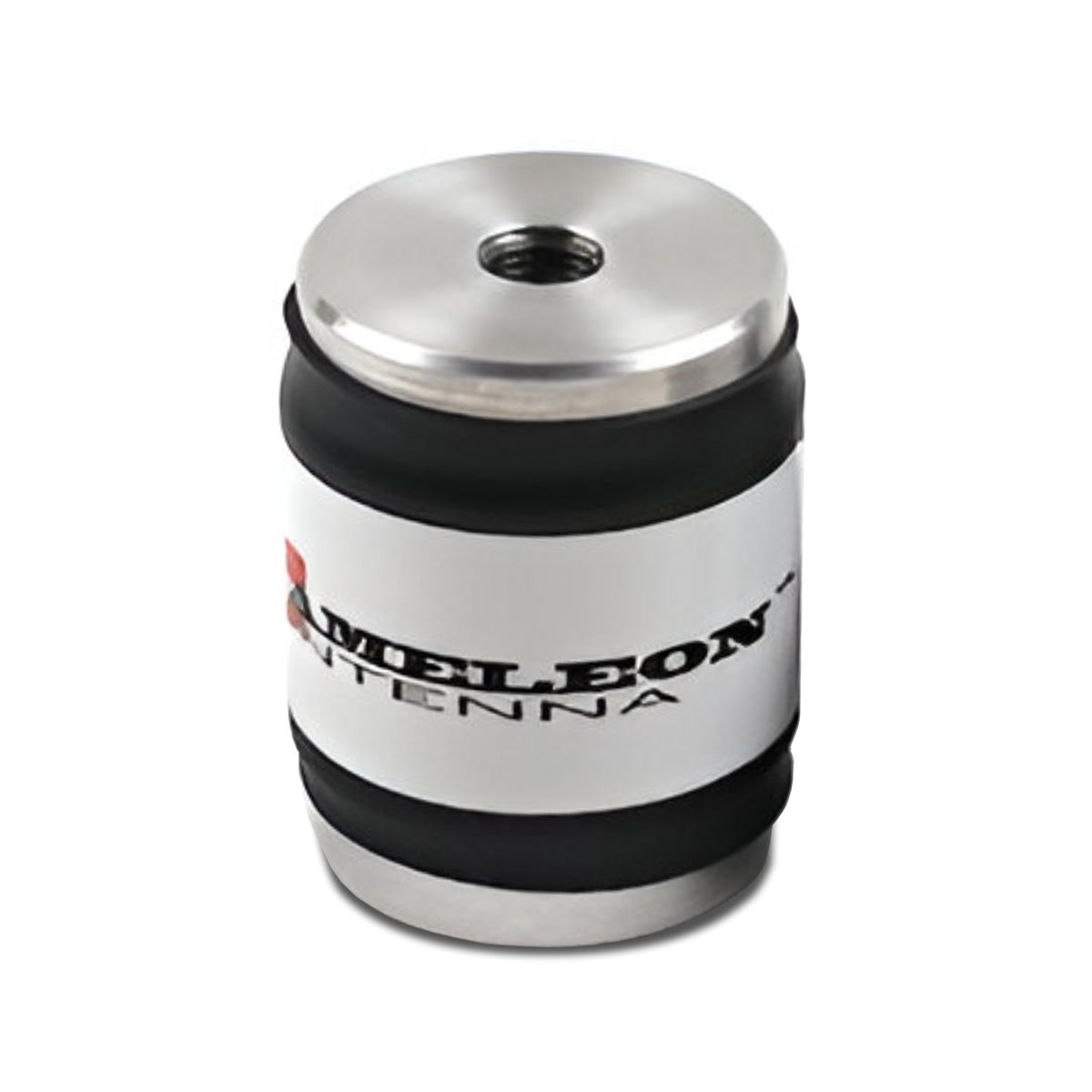

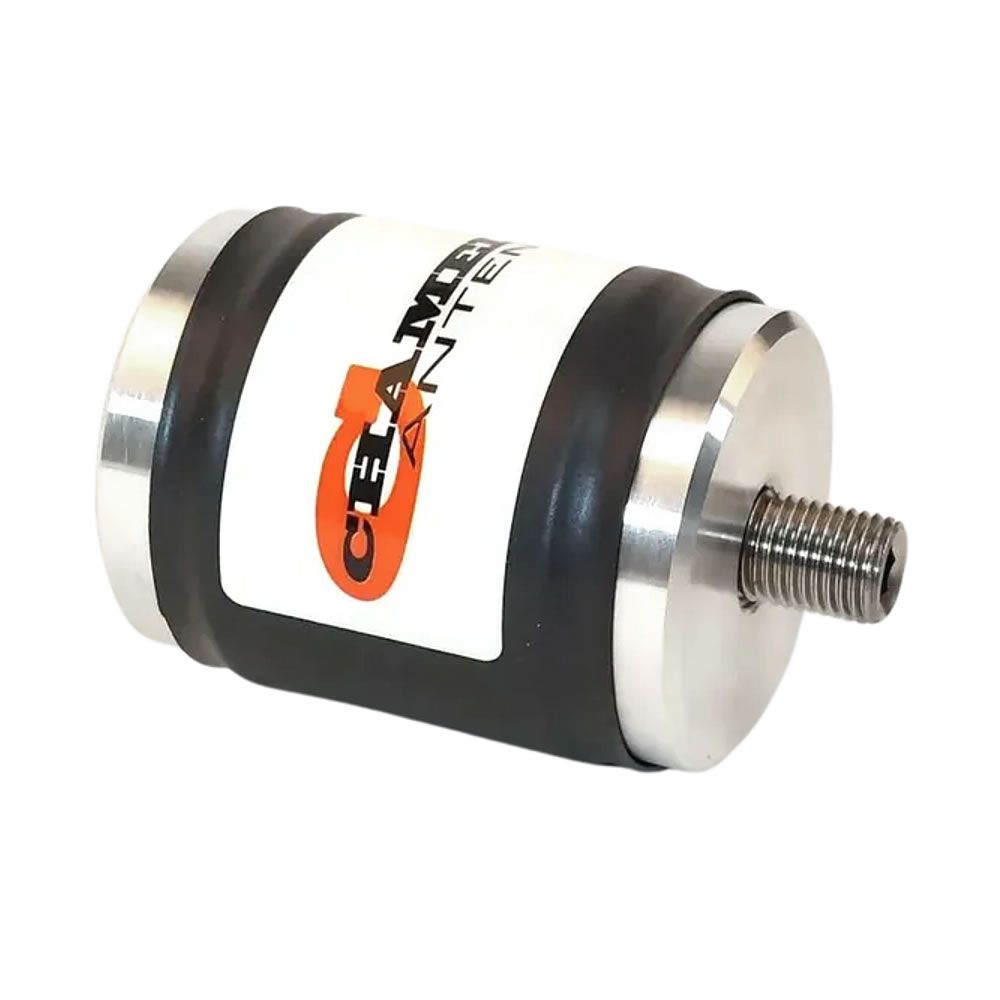

Bobine Chameleon HF (40-30m)

La CHA M-COIL est une bobine de charge inductive utilisée pour abaisser la fréquence de résonance des antennes verticales, permettant un fonctionnement efficace sur les bandes HF inférieures telles que 30 et 40 mètres. Elle est compatible avec plusieurs radiateurs d’antenne Chameleon, y compris le SS58 (1.47 m), SS17 (5.18 m) et SS25 (7.62 m).

Avec une puissance de 100W CW et 200W SSB, le M-COIL est bien adapté aux opérations portables. Ces limites de puissance assurent une sortie efficace sans surchauffe de la bobine, en particulier lors de transmissions prolongées.

Utilisation de la CHA M-COIL avec différentes longueurs de radiateur

CHA SS58

• Gamme de fréquences : 20 et 30 mètres avec M-COIL
• Mise en place: Fixer la M-COIL entre l’adaptateur factice et le fouet SS58. Le M-COIL compense la longueur plus courte du SS58, ce qui permet de fonctionner sur des bandes plus basses.
• Applications : Idéal pour les installations compactes, telles que dans les environnements restreints par la loi sur la propriété intellectuelle et les déploiements portables où des restrictions de hauteur s’appliquent.

CHA SS17

• Gamme de fréquence : 30 et 40 mètres avec M-COIL ; fonctionne de 20 à 6 mètres sans bobine.
• Installation : Dérouler l’antenne SS17 à 16 pieds pour 40 mètres et l’attacher au M-COIL. Pour 30 mètres, placez l’antenne à environ 7 pieds, 5 pouces.
• Applications : Cette configuration offre un bon équilibre entre la portabilité et la capacité en bande basse, adaptée à une utilisation locale et aux communications d’urgence.

CHA SS25

• Gamme de fréquences : Optimisé pour 40 mètres et potentiellement 60 mètres avec M-COIL ; peut fonctionner sur 20 mètres sans M-COIL.
• Installation : Dénudez complètement le SS25 lorsque vous utilisez le M-COIL pour 40 mètres. Pour une utilisation possible sur 60 mètres, régler la longueur du fouet et les radians en conséquence.
• Applications : Il s’agit d’une configuration de terrain extrêmement efficace qui offre de bonnes performances sur les bandes HF basses et une excellente portée du signal.
