Le Chameleon « Quad One » est une section centrale pour deux dipôles construits à partir de radiateurs mobiles pour ondes courtes.

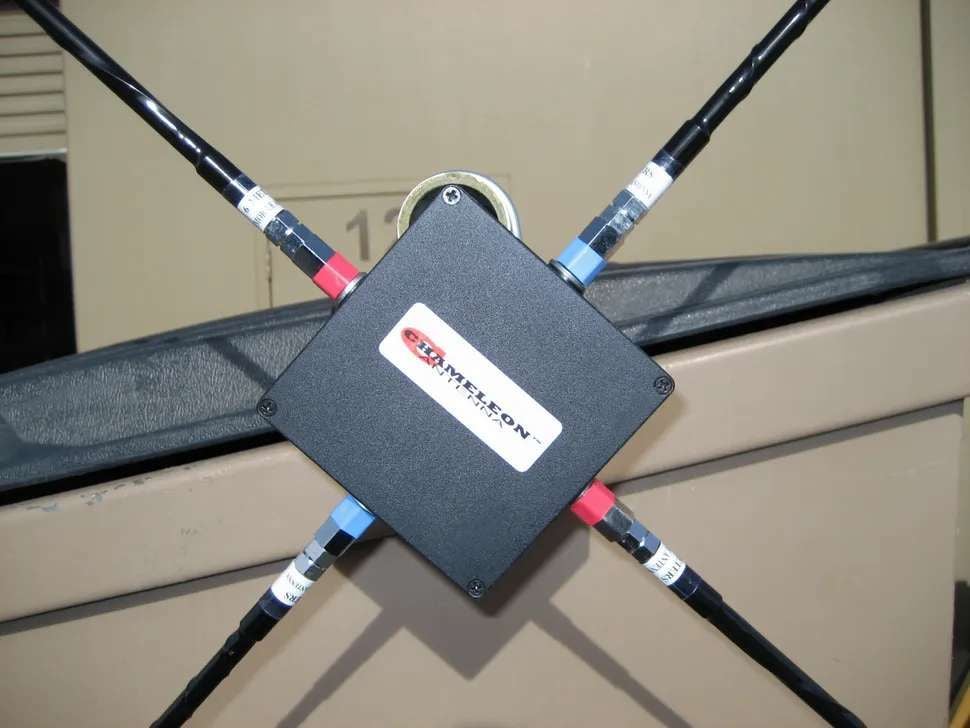

La section centrale du « Quad One » consiste en une boîte en aluminium solide dans laquelle sont intégrés quatre jacks 3/8″ et un jack PL. Deux radiateurs « Hamstick » (alias « C-Whip ») peuvent être insérés dans deux prises 3/8″ opposées (non incluses). Cela vous donne un double dipôle pour deux bandes qui est très léger et facile à installer. Les radiateurs « C-Whip » mesurent chacun environ 2,6 m de long, de sorte que le dipôle résultant a une longueur de 5,2 m environ. L’ajustement se fait en modifiant la longueur des radiateurs.
La connexion sur le boîtier est une prise PL, à laquelle on peut connecter directement un câble coaxial. Un tuner n’est généralement pas nécessaire, car les antennes sont accordées exactement sur la fréquence de fonctionnement. La bande passante est – comme pour toutes les antennes fortement raccourcies – bien sûr limitée, en fonction de la bande. La livraison comprend une pince de mât pour les mâts de 19 à environ 44 mm de diamètre. Le montage se fait au sommet du mât.
Note :
Pour mettre en place un dipôle, il faut à chaque fois deux radiateurs de la même bande.
| Product Name | Quad One |
|---|---|
| Convient pour | 11120.x (C-Whip, Hamstick) |
| Marque | Chameleon |
| Connecteur | SO-239 |
| Language de la documentation | EN |
