La charge Palstar DL-2K est une résistance de terminaison (« charge non-rayonnante » ou « antenne fictive ») qui peut supporter une puissance maximum de 2000 W HF, dans une gamme de fréquences comprise entre 0 et 100 MHz. La résistance est refroidie activement par un ventilateur à commande thermique afin de pouvoir supporter une puissance d’émission élevée jusqu’à 1 minute maximum. Le ventilateur peut également être mis en marche manuellement, si vous le souhaitez.

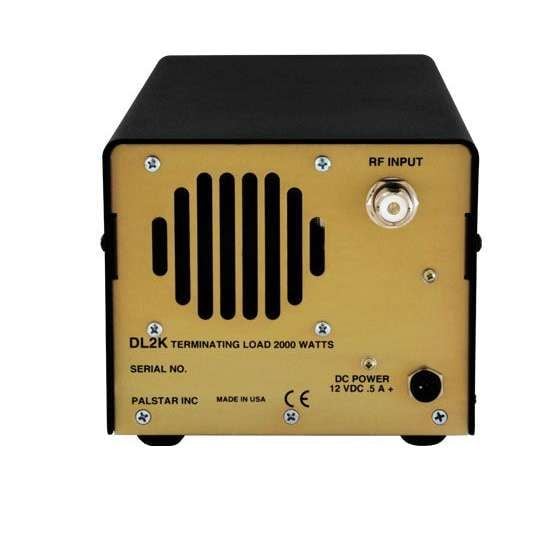

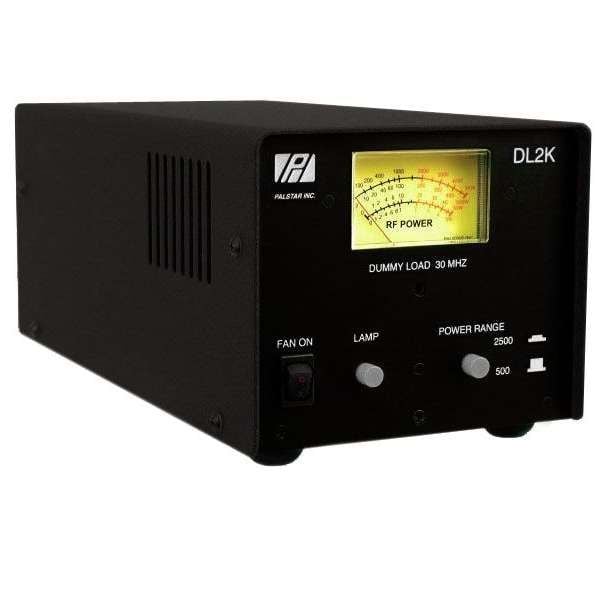

L’unité de mesure analogique peut être commutée entre deux échelles (0-500 Watts et 0-2500 Watts). Nécessite une alimentation de 13,8V DC (max. 0,5A) pour le ventilateur et l’instrument.
Lors du réglages de gros amplificateurs de puissance d’émission, des charges de taille correspondante sont nécessaires. Afin de ne pas envoyer un signal indésirable au Monde entier pendant la mesure, il faut utiliser une résistance de terminaison précisément adaptée. Cette charge devra pouvoir supporter la puissance nécessaire pendant suffisamment longtemps afin que l’étalonnage puisse être effectué soigneusement et en toute tranquillité. La charge Palstar DL-2K répond à ces exigences.
La charge maximale de 2 kW pendant une minute est suffisante pour accorder même les plus gros amplificaeurs. Pour les tests plus longs, la résistance de charge peut supporter jusqu’à 400 W pendant une longue période. Le ventilateur à température contrôlée assure un refroidissement suffisant, l’instrument rétroéclairé indique la puissance d’émission actuellement enregistrée (commutable 500/2500W).
| Product Name | DL-2K |
|---|---|
| SWR | 1.2:1 |
| Impedance (Ω) | 50 Ohm |
| Couleur | Noir |
| Marque | Palstar |
| Poids | 2.2 kg |
| Puissance maxi | 2000 W |
| Gamme de fréquences | 0 – 100 MHz |
| Connecteur | SO-239 |
| Language de la documentation | EN |
| Dimensions | 152 x 127 x 317 mm |
