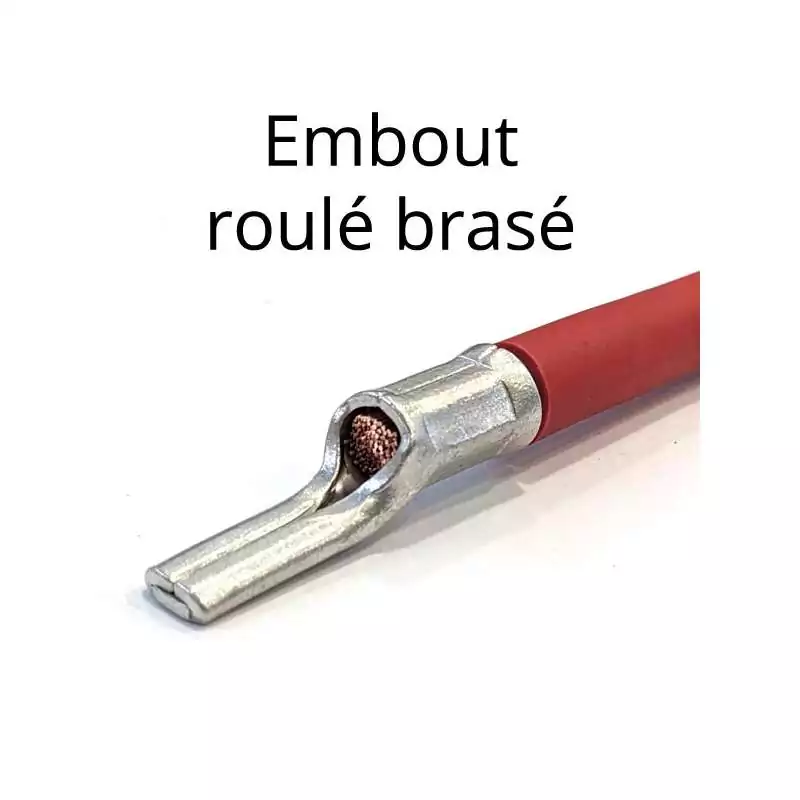

Embout roulé brasé en cuivre étamé.
Idéal pour les branchements des conducteurs en borne à vis ou tout autre situation nécessitant une plage rigide pour le raccordement électrique.
Autres déclinaison sur demande.
| Référence | Section nominale | Ø Pointe | Dimensions | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| EMB-RL-BR-1 | 0,50mm² ► 1,00mm² | Ø1.8mm | 1.9mm | Ø1.8mm | 10mm | 5mm | 17mm | 0.8mm |
| EMB-RL-BR-1.5-2.5 | 1,50mm² ► 2,50mm² | Ø2.3mm | 1.9mm | Ø2.3mm | 10mm | 5mm | 17mm | 0.8mm |
| EMB-RL-BR-4-6 | 4mm² ► 6mm² | Ø3.4mm | 2.7mm | Ø3.6mm | 11mm | 6mm | 20mm | 0.8mm |
| EMB-RL-BR-10 | 10mm² | Ø4.5mm | 4.3mm | Ø4.3mm | 11mm | 10mm | 24.5mm | 1mm |
| EMB-RL-BR-16 | 16mm² | Ø6mm | 5.8mm | Ø5.4mm | 15mm | 11.5mm | 29.5mm | 1mm |
| EMB-RL-BR-25 | 25mm² | Ø7mm | 6.8mm | Ø6.7mm | 15mm | 13.5mm | 33.5mm | 1.2mm |
| EMB-RL-BR-35 | 35mm² | Ø8mm | 8mm | Ø8.2mm | 20mm | 16mm | 40.5mm | 1.5mm |
| EMB-RL-BR-50 | 50mm² | Ø9.5mm | 9.5mm | Ø9.5mm | 20mm | 19mm | 45mm | 1.8mm |
| EMB-RL-BR-70 | 70mm² | Ø11mm | 11mm | Ø11.2mm | 23mm | 24mm | 55mm | 2mm |
| EMB-RL-BR-95 | 95mm² | Ø12.5mm | 12.5mm | Ø13.5mm | 23mm | 2m4m | 55mm | 2.5mm |
