Douille cuivre réduite avec écrou à souder – F 1″ – Ø 28 mm – Hecapo

Présentation du produit

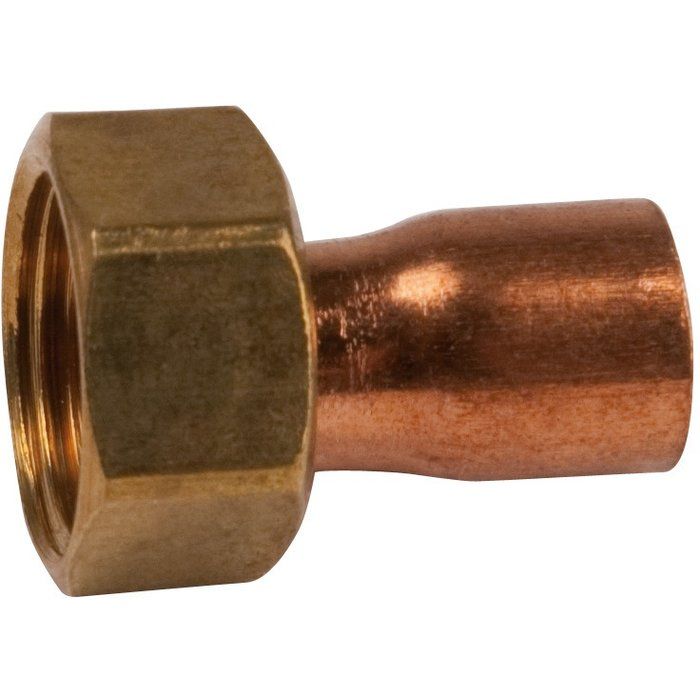

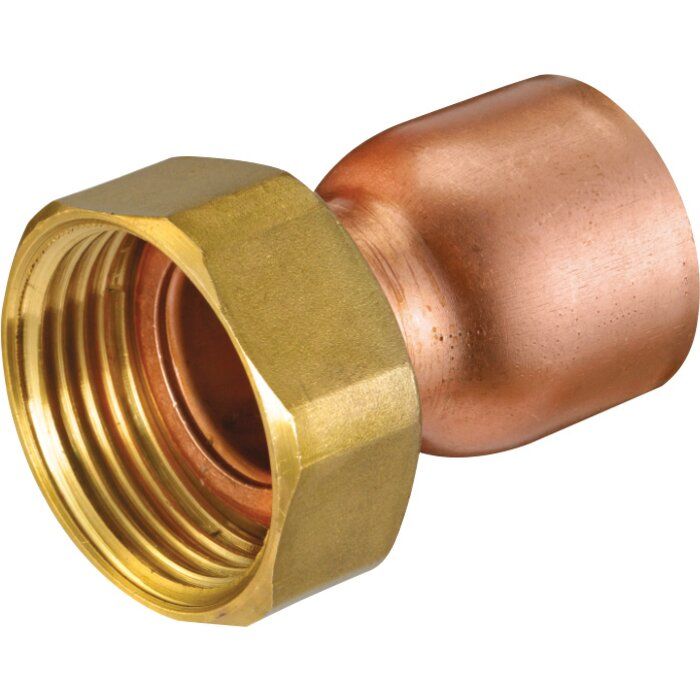

Le raccord douille cuivre réduite avec écrou à souder – F 1″ – Ø 28 mm de Hecapo est un raccord droit en deux pièces avec écrou prisonnier et joint plat, conçu pour assurer une connexion fiable entre un tube en cuivre et un élément fileté. Ce raccord est idéal pour les installations d’eau et de chauffage, ainsi que pour diverses applications dans le domaine du gaz et des énergies renouvelables.

Grâce à son système d’étanchéité double, la liaison avec le tube en cuivre est assurée par une soudure capillaire, tandis que l’étanchéité du filetage repose sur un joint plat, garantissant une connexion sécurisée et durable.

Les principaux avantages

• Fiabilité optimale : Raccord robuste avec écrou prisonnier et joint plat pour une étanchéité durable.
• Polyvalence d’application : Compatible avec les installations d’eau, de chauffage, de gaz et d’énergies renouvelables.
• Conception durable : Fabriqué en cuivre recuit et laiton CW617N/CW614N, matériaux résistants à la corrosion.
• Résistance à la pression : Supporte jusqu’à 16 bars en pression nominale et 25 bars en pression d’essai.
• Installation sécurisée : Assurez une pose sans contrainte mécanique pour éviter toute tension sur le raccord.

Montage et installation

Avant l’installation, il est essentiel de vérifier l’absence de fuites et de s’assurer que le raccordement ne subit aucune contrainte mécanique, comme la traction, la torsion ou la flexion. Si l’installation est soumise à des vibrations, il convient d’ajouter des éléments anti-vibrations pour éviter tout risque de déformation ou de fuite.

Dans le cas de dilatations ou rétractions thermiques, il est recommandé d’intégrer des dispositifs de compensation pour préserver l’intégrité du raccordement. Enfin, avant la mise en service de l’installation, un test d’étanchéité doit obligatoirement être réalisé conformément aux réglementations en vigueur.

Caractéristiques techniquesDimensions et installation

• Filetage femelle : 1″
• Diamètre tube cuivre : Ø 28 mm
• Type de raccordement : Soudure capillaire + joint plat
• Pression nominale : 16 bars
• Pression d’essai : 25 bars

Matériaux et conception

• Matériaux : Cuivre recuit et laiton CW617N (UNE-EN 12165) ou CW614N (UNE-EN 12164)
• Type de joint : Joint plat
• Écrou prisonnier : Assure un maintien sécurisé du raccord

Applications

• Plomberie générale
• Chauffage
• Énergie solaire et thermique
• Gaz naturel et GPL
• Installations de froid et climatisation
