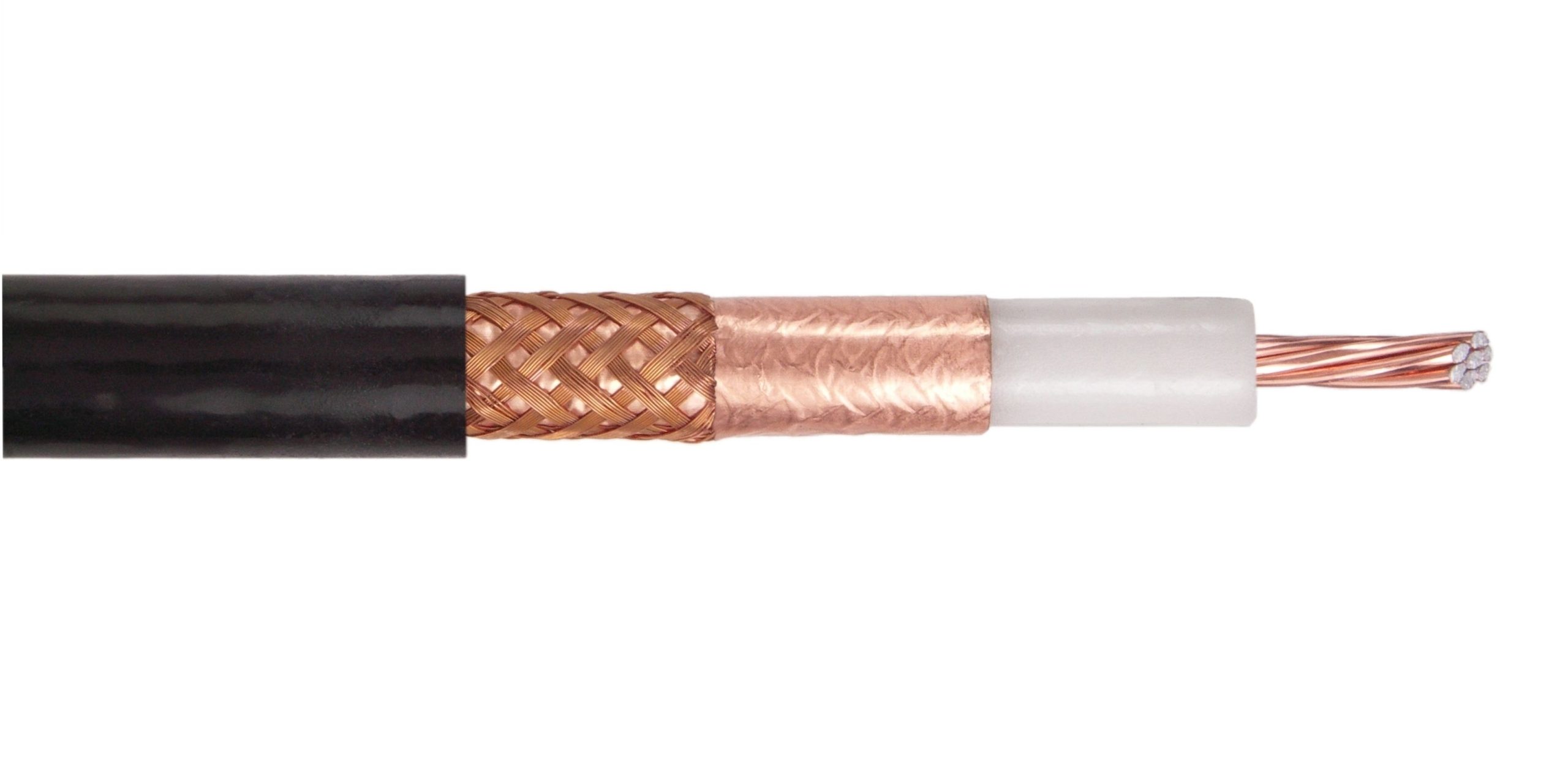

Ecoflex-10 Plus du fabricant allemand SSB Electronic : Fort de la bonne expérience acquise avec le câble Ecoflex-15 Plus, le fabricant propose désormais le câble Ecoflex 10, plus fin, dans une variante « Plus ». Comme pour son grand frère, le conducteur intérieur est en aluminium, entouré d’une gaine en cuivre soudée. Le câble Ecoflex 10 Plus est ainsi nettement plus léger, tout en présentant des valeurs d’atténuation aussi bonnes, voire meilleures. En outre, ce câble peut désormais être utilisé jusqu’à 8 GHz. La gaine extérieure noire en PVC est résistante aux UV et est donc particulièrement adaptée aux installations extérieures. Le double blindage par tresse et feuille de cuivre superposée assure un niveau de blindage particulièrement élevé (> 90 dB @1GHz). Ecoflex-10 Plus utilise les mêmes connecteurs que Ecoflex 10.
Atténuation sur 144 MHz : 4.6dB/100m.
Impedance: 50 Ohm
| Nom de produit | Ecoflex-10 Plus Câble coaxial |
|---|---|
| Couleur | Noir |
| Type du câble | Ecoflex-10 Plus |
| Marque | SSB Electronic |
| Atténuation 2320 MHz (dB/100m) | 22.4 |
| Atténuation 1296 MHz (dB) | 15.68 |
| Atténuation 432 MHz (dB) | 8.46 |
| Atténuation 144 MHz (dB) | 4.66 |
| Atténuation 5000 MHz (dB) | 33.44 |
| Atténuation 6000 MHz (dB) | 37.05 |
| Bend Radius (mm) | 4x 10.2 = 40.8 mm |
| Velocity Factor | 0.85 |
| Puissance maxi @ 10 MHz | 3100 |
| Puissance maxi @ 144 MHz | 960 |
| Puissance maxi @ 1000 MHz | 285 |
| Puissance de crête | 3100 |
| Rayon de courbure minimum (répétée) | 8x 10.2 = 81.6 mm |
| Structure du conducteur interne | Âme tordonnée (7 x 1 mm) |
| Diamètre conducteur interieure | 2.85 mm |
| Poids au mètre | 101 g |
| Diamètre du câble | 10.3 |
| Impedance (Ω) | 50 Ohm |
