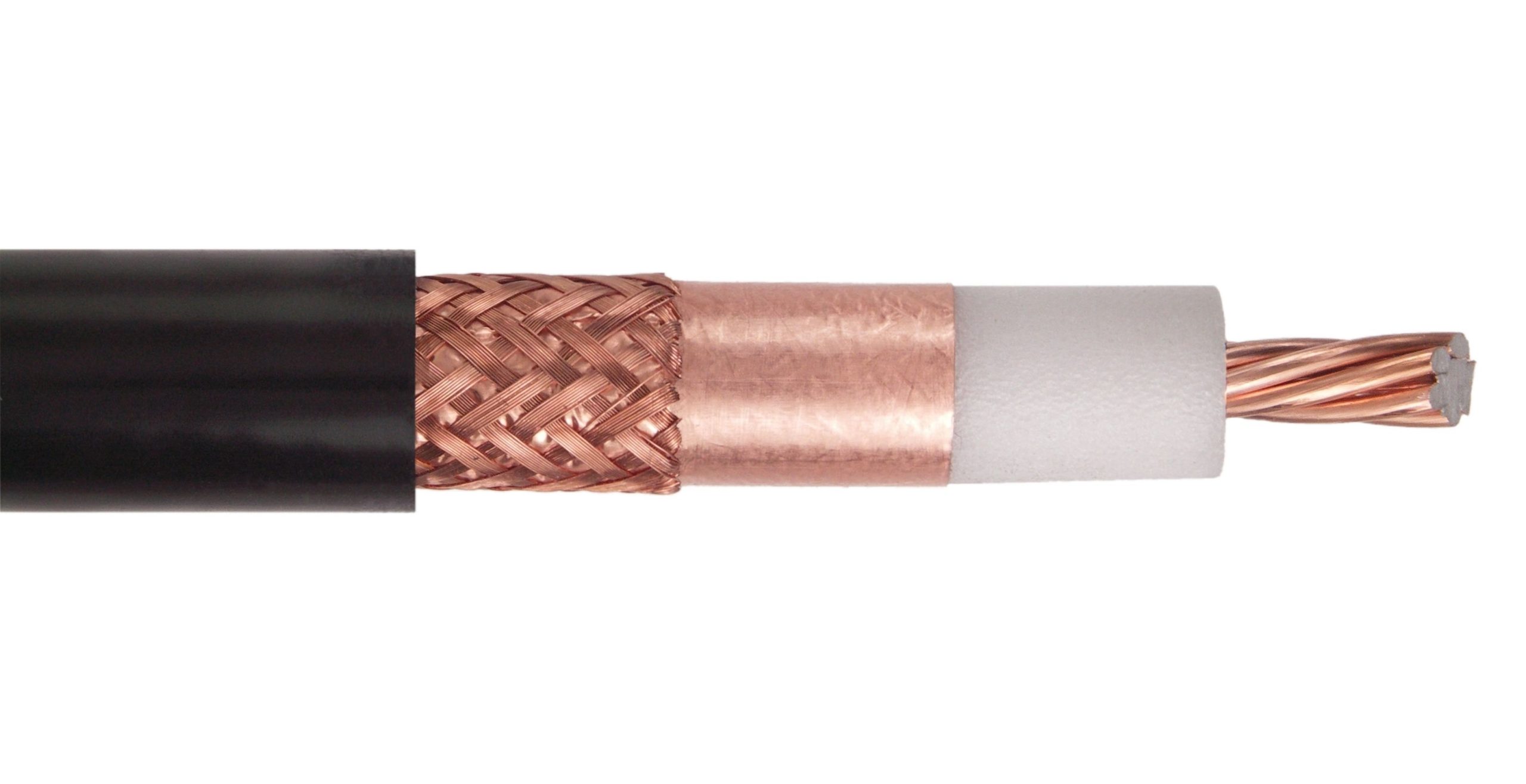

Ecoflex-15 Plus du fabricant allemand SSB Electronic : Ecoflex-15 Plus est une version améliorée du câble coaxial Ecoflex-15. Par exemple, l’atténuation est inférieure d’environ 7% (@1GHz), le câble est devenu nettement plus léger (22%), la capacité de charge a augmenté de 9% et bien plus encore. Ce résultat a été obtenu, entre autres, par une production de haute précision du conducteur interne. Celui-ci se compose désormais de 7 âmes en aluminium, recouvertes d’une gaine en cuivre de 0,1 mm d’épaisseur. L’aluminium plus souple permet un câblage beaucoup plus précis des âmes, le câble Ecoflex-15 Plus atteint ainsi une conformité encore plus uniforme avec l’adaptation 50 Ω (environ 3 dB @1GHz). Comme précédemment, le conducteur extérieur est conçu en deux couches (feuille, tresse) pour un blindage optimal. Les mêmes connecteurs que pour l’Ecoflex-15 peuvent être utilisés. Fréquence maximale 8GHz.
Atténuation sur 144 MHz : 3.4dB/100m.
Impedance: 50 Ohm
| Nom de produit | Ecoflex-15 Plus Câble coaxial |
|---|---|
| Couleur | Noir |
| Type du câble | Ecoflex-15 Plus |
| Marque | SSB Electronic |
| Atténuation 1296 MHz (dB) | 11.4 |
| Atténuation 432 MHz (dB) | 5.8 |
| Atténuation 144 MHz (dB) | 3.23 |
| Atténuation 5000 MHz (dB) | 22.9 |
| Atténuation 6000 MHz (dB) | 25.6 |
| Bend Radius (mm) | 4x 14.6 = 58.4 mm |
| Velocity Factor | 0.85 |
| Puissance maxi @ 10 MHz | 5021 |
| Puissance maxi @ 144 MHz | 1542 |
| Puissance maxi @ 1000 MHz | 446 |
| Puissance de crête | 5021 |
| Rayon de courbure minimum (répétée) | 8x 14.6 = 116.8 mm |
| Structure du conducteur interne | Âme tordonnée (7 x 1.5 mm) |
| Diamètre conducteur interieure | 4.5 mm |
| Poids au mètre | 183 g |
| Diamètre du câble | 14.6 |
| Impedance (Ω) | 50 Ohm |
