Extension ARCO : Capteur de vent

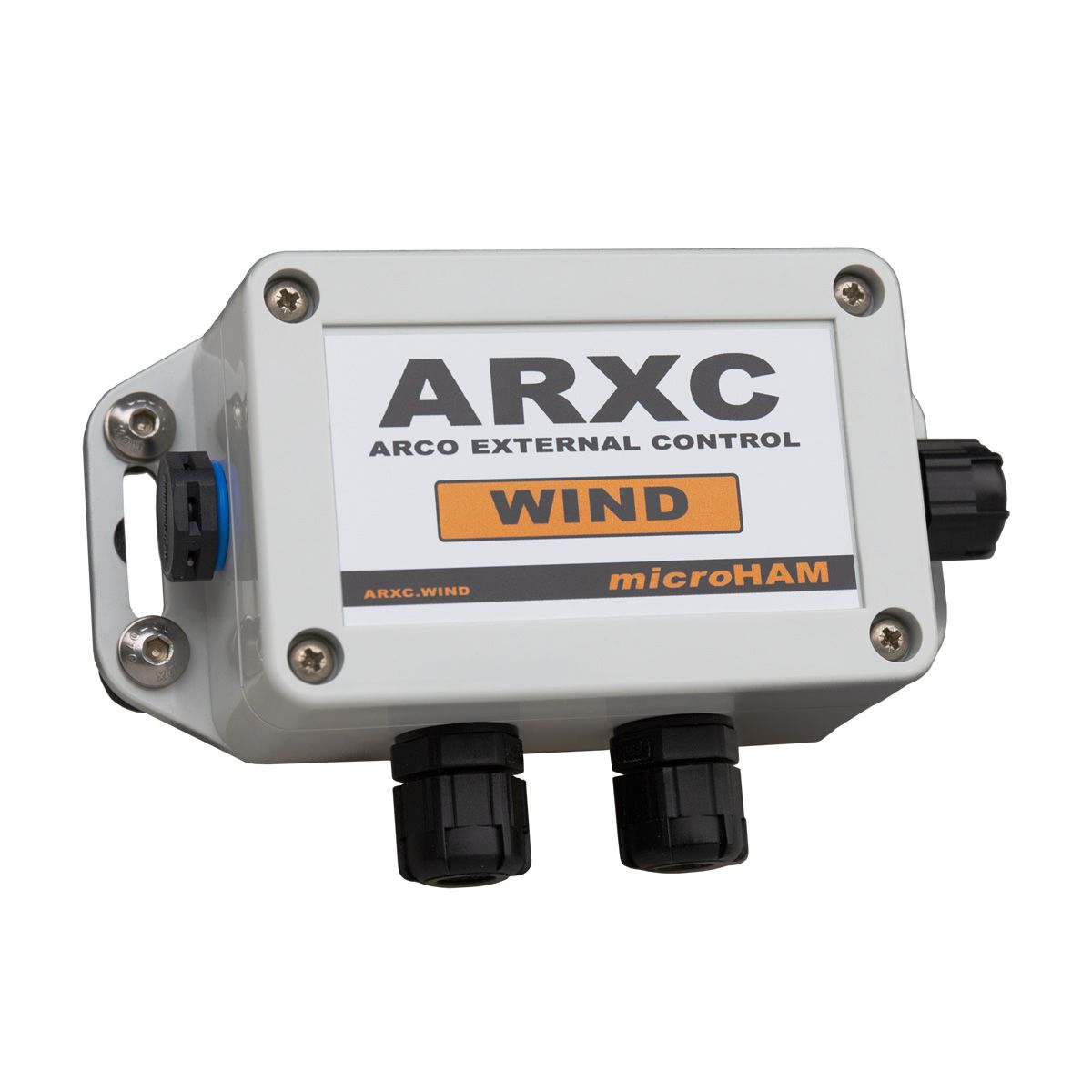

L’unité d’interface ARXC.WIND de microHAM relie le contrôleur ARCO à un capteur de vent et permet de mesurer la vitesse et la direction du vent. La surveillance continue de ces deux valeurs permet à ARCO d’orienter automatiquement l’antenne la plus exposée au vent à l’opposé de celui-ci. Cela permet de réduire la charge sur l’antenne et la tour et d’éviter d’éventuels dommages, même lorsque la station n’est pas occupée.

Le capteur peut être connecté à des capteurs de vent séparés ou combinés, facilement disponibles, qui fournissent des sorties aux normes de l’industrie de 0 à 10 V ou de 0 à 5 V, et prend en charge le chauffage interne du capteur jusqu’à 200 mA à 12 V. Il fonctionne dans deux plages de vitesse et permet d’inverser la direction.

Spécifications :

• Consommation de courant : jusqu’à 250 mA (en fonction de la consommation de l’élément chauffant).
• Entrée : 0 – 10 V ou 0 – 5 V, (réglable par pont enfichable sur le circuit imprimé)
• Sortie : interrupteur low-side, alimenté par la puissance d’entrée, 200 mA max.
• Vitesse : 0 – 60 m/s ou 0 – 40 m/s (réglage par commutateur DIP)
• Direction : CW/CCW (réglage par commutateur DIP)

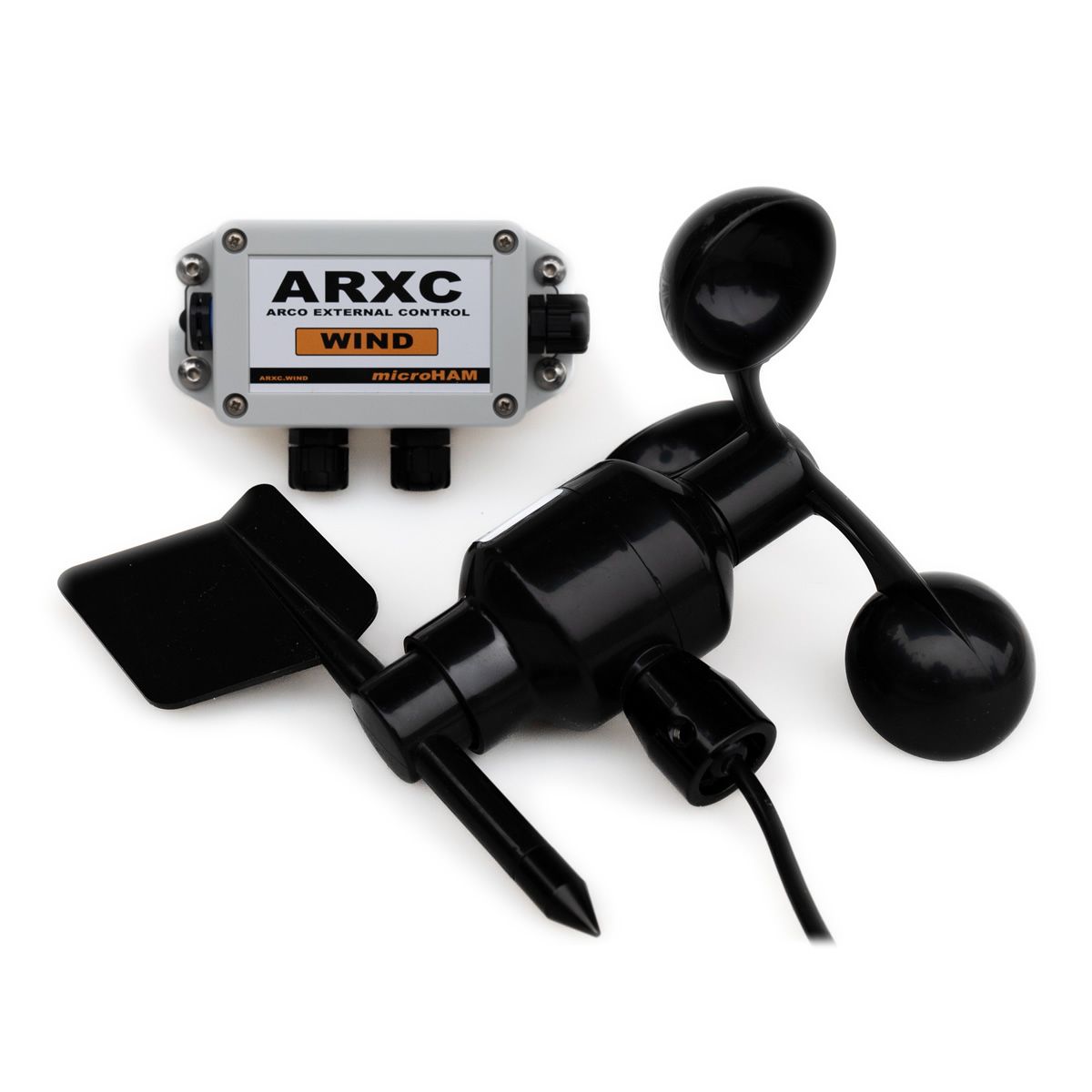

Le module ARXC.WIND est conçu pour être connecté à une série de capteurs de vitesse du vent, notamment des anémomètres, qui fournissent des sorties analogiques de 0 à 10 V ou de 0 à 5 V. Le module d’interface fournit une alimentation de 12 V au capteur et utilise un convertisseur A/N interne pour échantillonner les sorties de mesure et contrôler la sortie pour la fonction de chauffage du capteur. Si votre capteur n’est pas équipé d’une fonction de chauffage mais que celle-ci est nécessaire, l’utilisateur peut installer une résistance à fil de 68 ohms de 3 à 5 W dans le capteur. La résistance produit suffisamment de chaleur pour que le capteur ne gèle pas à basse température.

La configuration de tous les paramètres de fonctionnement se fait directement sur l’écran de votre contrôleur ARCO. Il est par exemple possible d’y régler les tolérances, les valeurs de temporisation, les unités de mesure et le chauffage, et de lire les informations sur la vitesse et la direction du vent. Bien entendu, il est également possible de désactiver complètement le module.

Le module micro HAM ARXC.WIND est un complément judicieux pour la protection de votre installation d’antennes, qui s’intègre parfaitement dans l’infrastructure existante. Que vous soyez au travail ou en vacances : Les composants de votre installation sont à tout moment protégés au mieux contre les vents forts.
