L’antenne Delta Loop est une boucle à pleine longueur d’onde, la circonférence est la même que la longueur d’onde de la bande de fonctionnement. Pour un angle de décollage faible, l’antenne est montée verticalement, pour le rayonnement NVIS, la boucle est montée horizontalement.
Il est assez simple de construire la boucle en forme de triangle (d’où le nom, comme la lettre majuscule grecque Delta Δ), cette conception ne nécessite qu’un pôle central. Si deux points de montage sont disponibles, l’antenne peut avoir la forme d’un triangle dont la pointe est dirigée vers le bas. Le gain de cette antenne est donné dans la littérature comme étant d’environ +3 dBD.
Une variante pratique intéressante de l’antenne en boucle est l’antenne delta-boucle multibande pour 40-10m, qui ne peut pas être exploitée par câble coaxial, mais avec n’importe quel fil parallèle via un tuner sur 7 bandes.

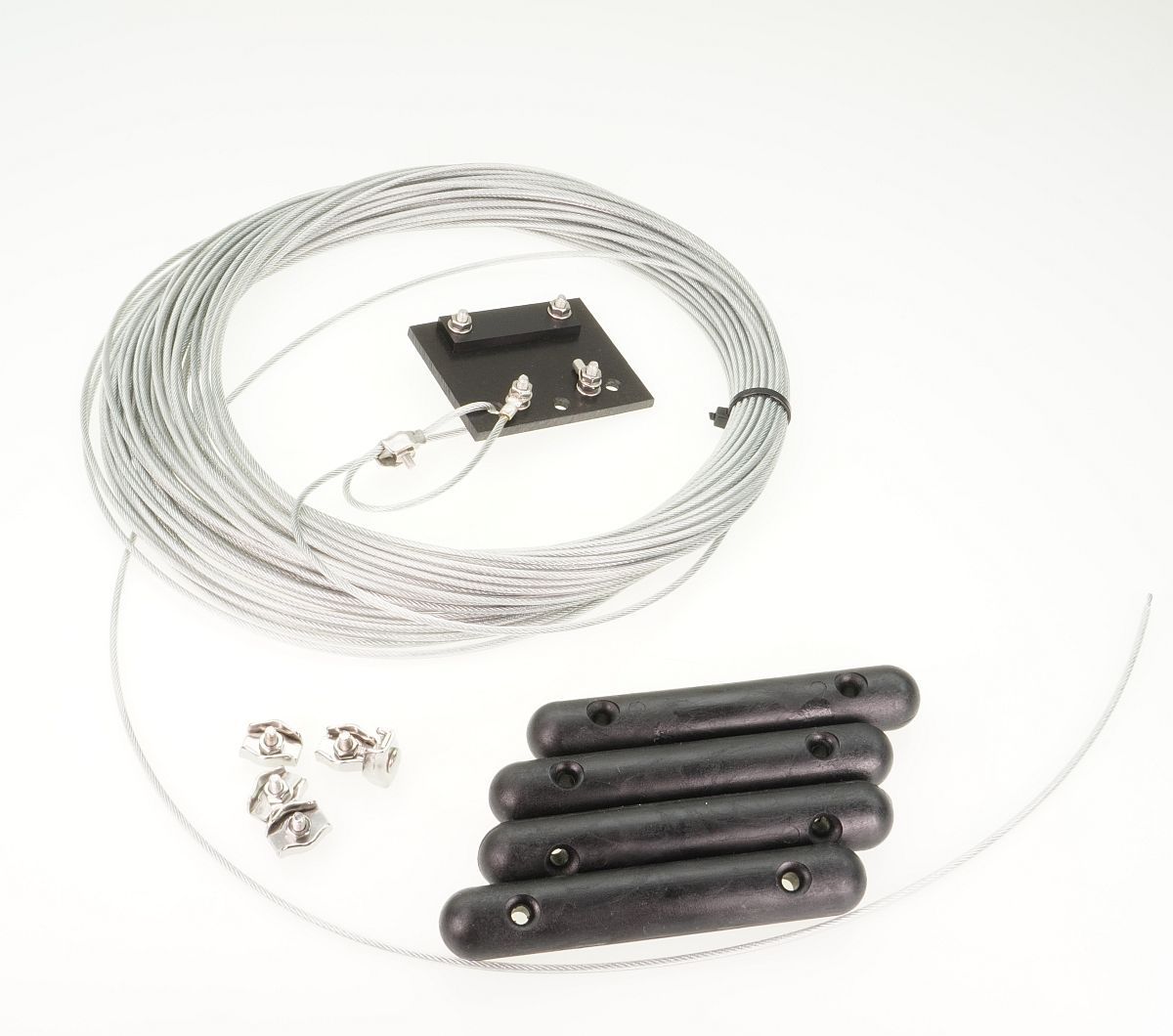

La boucle multibande doit encore être assemblée. Pour ce faire, il faut enfiler les 3 ou 4 isolateurs, puis fixer l’extrémité à l’oeillet de l’anneau. La ligne d’alimentation parallèle (non fournie) doit avoir une longueur d’au moins 10 m, ou plus si possible. Un syntoniseur est nécessaire, les meilleurs résultats sont obtenus avec un syntoniseur symétrique, mais tout autre syntoniseur avec un balun fonctionne également.
| Product Name | 11378.4010 |
|---|---|
| Mono-/Multiband | multibande |
| Marque | Hari |
| Impedance (Ω) | 50 Ohm |
| Longuer [m] | 31 m |
| Bandes supportées | 40m, 30m, 20m, 17m, 15m, 12m, 10m |
| Poids | 620 g |
| Puissance maxi [W] | 1000 W |
| Gamme de fréquences | 7 – 30 MHz |
| Type d’antenne | Antenne omnidirectionnelle |
| Conception de l’antenne | Delta Loop |
| Connecteur | Raccord à visser |
