HyEndFed Dipôle 3 Bandes 40-10m

Les antennes Hy End Fed sont des antennes demi-onde qui fonctionnent essentiellement comme une antenne Zepp ou Fuchs. Manipulation minimale et efficacité relativement élevée.
Le problème avec beaucoup d’antennes portables et d’antennes dans des espaces confinés est la faible efficacité de ces antennes. Les verticales très raccourcies ont besoin de beaucoup de radiales pour un meilleur rendement, un dipôle aurait besoin de deux points d’ancrage et d’un câble d’alimentation lourd au centre. En général, cela n’est pas possible lorsque l’on part en vacances ou que l’on dispose de peu d’espace.
Dans ce cas, un concept d’antenne bien connu comme l’antenne demi-onde peut s’avérer utile. Les antennes demi-onde peuvent être alimentées par l’extrémité, ce qui rend inutile le lourd câble d’alimentation au centre et facilite l’installation des antennes. De cette manière, il suffit d’une canne à pêche légère sur le balcon ou d’un arbre approprié à côté de la maison. La plus grande longueur (λ/2 au lieu de λ/4) augmente considérablement l’efficacité. Les antennes simples pour les bandes basses utilisent une bobine d’extension.
Une autre astuce des antennes HyEndFed est le transformateur (UnUn) avec un rapport de transfert relativement élevé de 1:50. De ce fait, l’impédance élevée d’un émetteur demi-onde alimenté par l’extrémité est ramenée à un niveau avec lequel les tuners intégrés fonctionnent bien. Parfois, aucun syntoniseur n’est nécessaire et il n’est pas non plus nécessaire d’avoir un contre-balancier. C’est une autre raison pour la conception de l’antenne, en particulier en vacances ou avec peu d’espace. De plus, le transformateur peut couvrir une tension plus élevée assez facilement, ce qui permet aux antennes HyEndFed de supporter une puissance plus élevée.

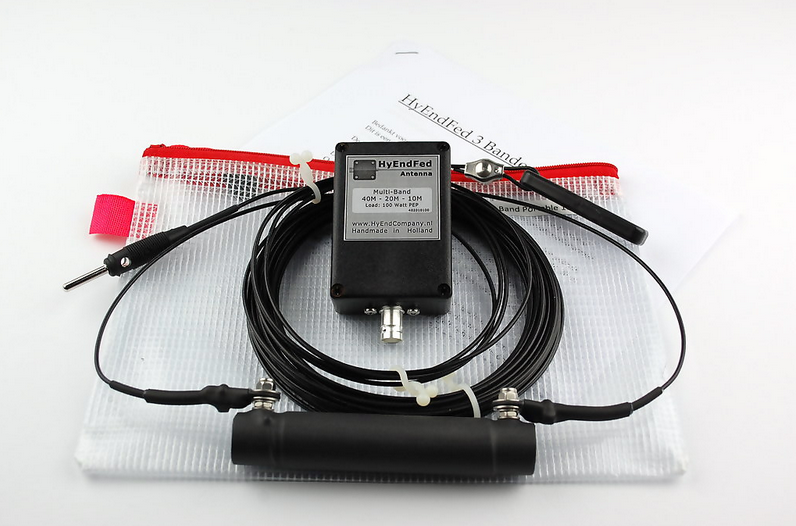

Toutes les puissances sont exprimées en Watt PEP. Toutes les grandes antennes ont un connecteur PL, les versions QRP et portable ont un BNC. Il y a des isolateurs au balun et à l’extrémité du fil pour l’installation. Il est possible qu’un hauban soit nécessaire en plus.

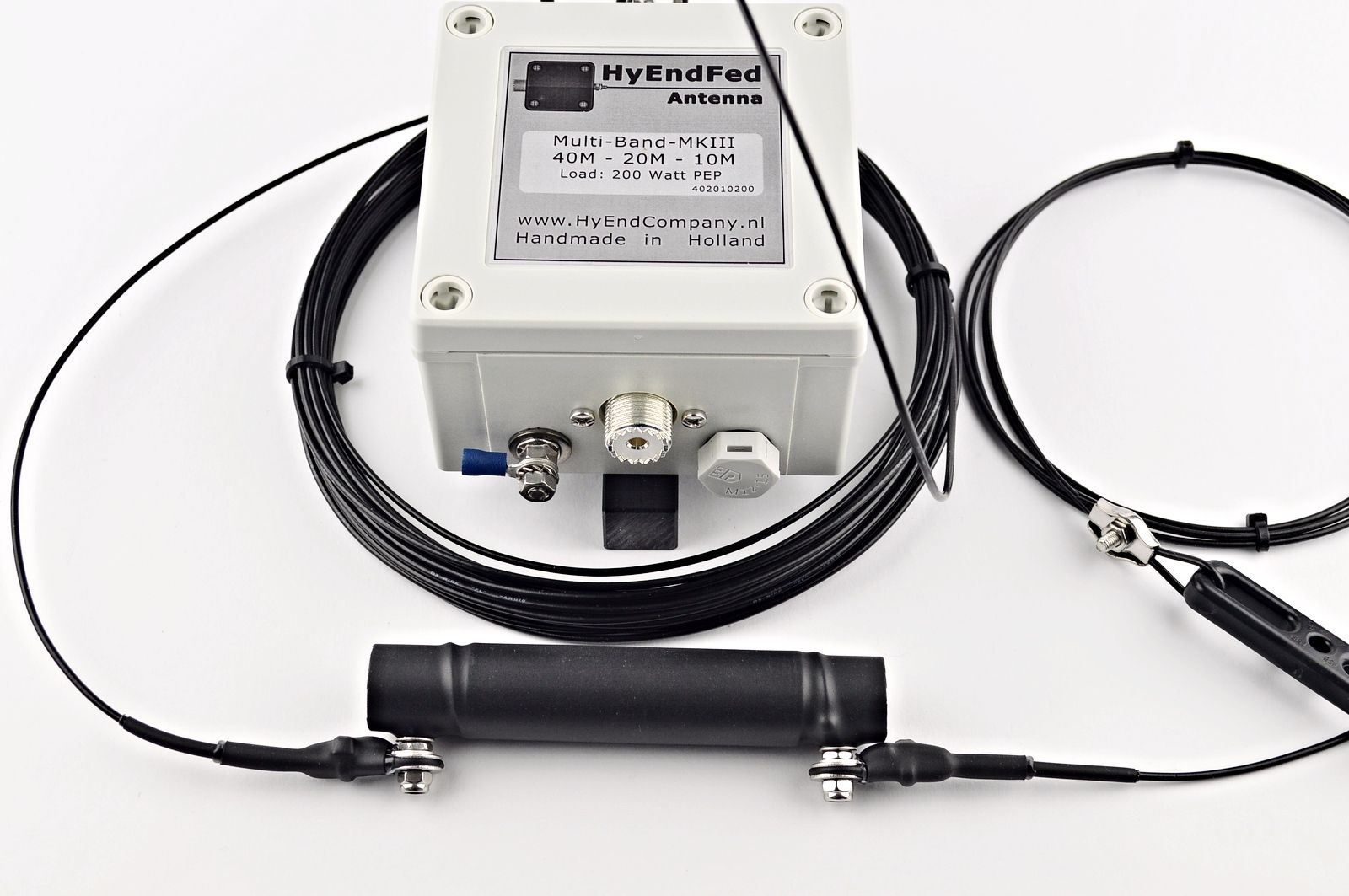

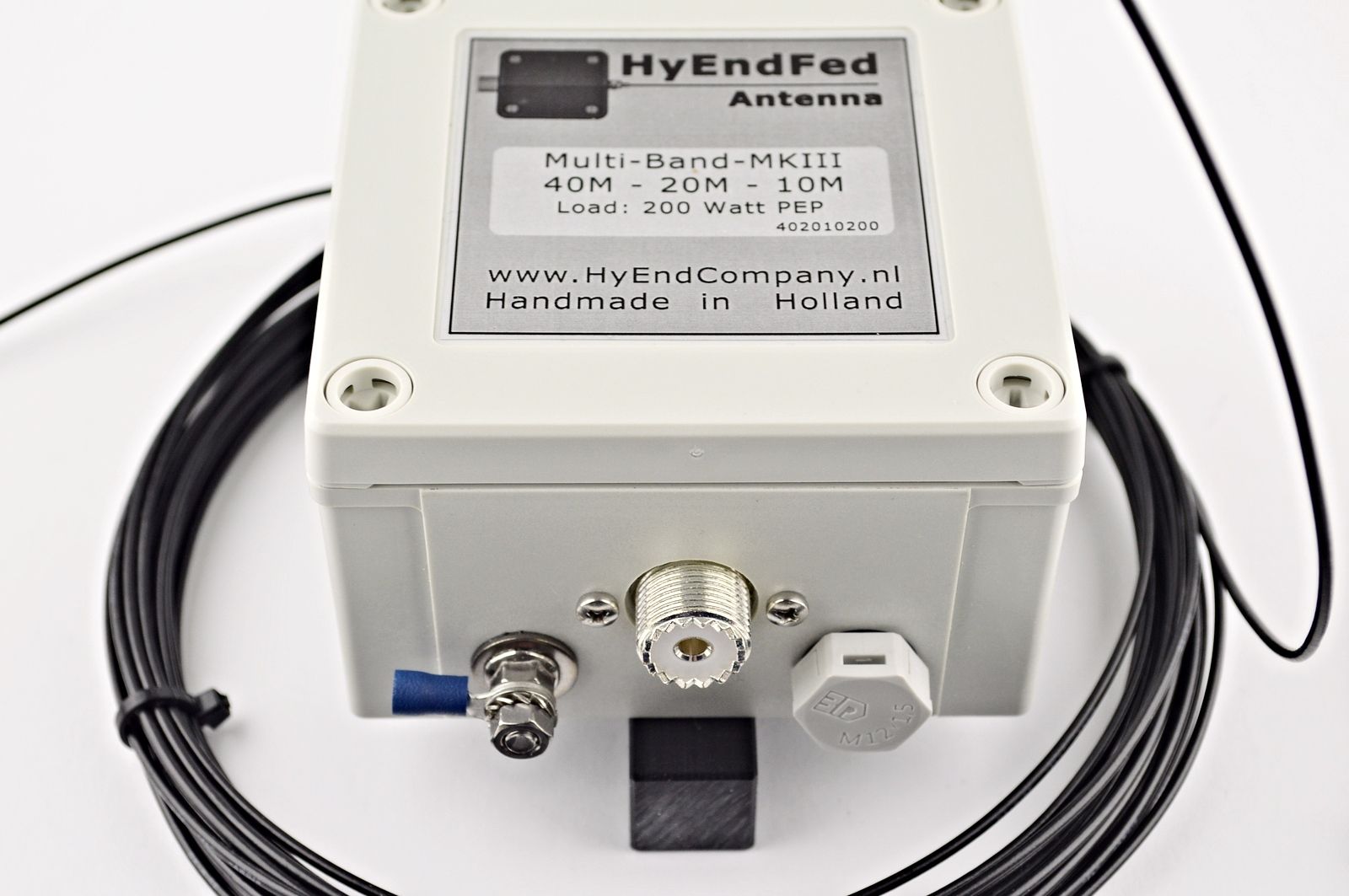

Changement de modèle 2015Le boîtier du balun des ‘grandes’ antennes multi-bandes (3-bandes à 5-bandes, 200W) a maintenant un évent de ventilation. L’évent garantit que la pression interne du boîtier est égale à la pression externe et empêche ainsi la condensation de l’eau due aux variations barométriques (fluctuations de la pression atmosphérique). La membrane semi-perméable intégrée permet la diffusion des gaz et de la vapeur d’eau, mais empêche l’intrusion d’eau et de solides tels que la saleté et les insectes. Cette soupape ne doit pas être enlevée ou scellée.
