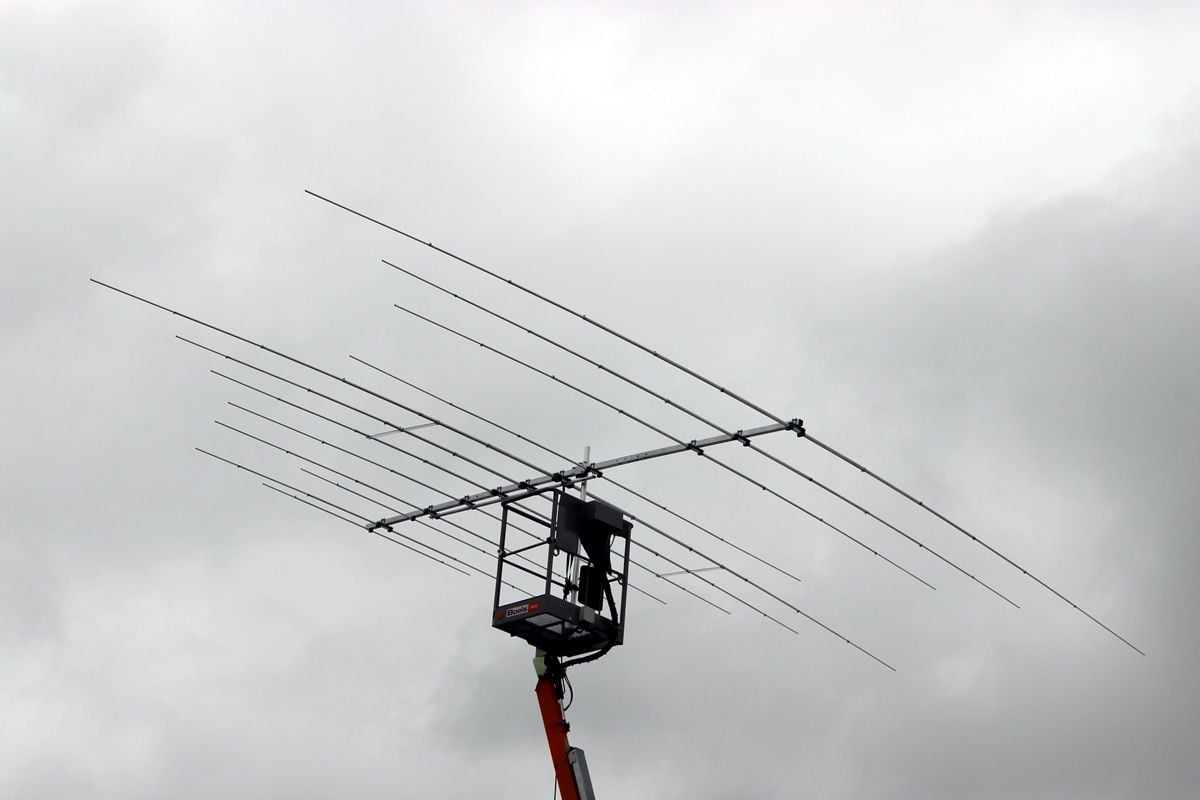

Les yagis multibandes InnovAntenna pour ondes courtes et 6m (50.0 – 50.5 MHz) sont construites à partir de plusieurs systèmes de yagis indépendants et imbriqués les uns dans les autres. Cela permet de construire des yagis multibandes compactes avec un boom relativement court. La bande complète est toujours couverte !
Tous les systèmes d’antennes utilisent un câble d’antenne commun. Les antennes avec plusieurs câbles d’alimentation souffrent éventuellement d’interférences, ce qui est évité ici.
Les Yagis multi-bandes pour les bandes HF hautes et le 6m ont été calculées avec un logiciel moderne, puis optimisées à la main. Le constructeur Justin, G0KSC, obtient ainsi un bon gain et une très bonne robustesse afin de pouvoir offrir des performances fiables même dans des conditions météorologiques défavorables.
Les Yagis combinées pour les bandes HF hautes et le 6m d’InnovAntennas offrent d’excellentes performances avec des longueurs de boom relativement courtes. Les systèmes Yagi utilisent une ligne d’antenne commune et peuvent donc être utilisés avec des émetteurs-récepteurs modernes couvrant les bandes HF et le 6m.
Un haubanage n’est pas nécessaire, le montage peut donc se faire au sommet du mât.
Pour l’utilisation, il est recommandé d’utiliser un Choke BALUN comme par exemple l’article 1848.0503, voir « Accessoires ».
| Nom de produit | InnovAntennas Multiband HF/6m Yagis |
|---|---|
| Balun inclus | Non |
| Mono-/Multiband | multibande |
| Conception de l’antenne | Yagi |
| Type d’antenne | Antenne directionelle |
| Gain (au sol) 27 MHz [dBi] | 11.72 |
| Gain (au sol) 28 MHz [dBi] | 12.29 |
| Gain (au sol) 50 MHz [dBi] | 13.23 |
| Strut | non |
| Fixation Antenne | Montage au centre |
| Haubanage | Non |
| Nº. conecteurs | 1 |
| Nombre d’éléments | 12 |
| Marque | Innov Antennas |
| Puissance maxi [W] | 5000 W |
| Longuer boom [cm] | 530 cm |
| Bandes supportées | 20m, 17m, 15m, 12m, 11m, 10m, 6m |
| Connecteur | Borne à vis |
| Gain [dBi] (au-dessus du sol) | 20m: 11.47; 17m: 11.41; 15m: 11.56; 11m: 11.72; 10m: 12.29; 6m: 13.23 |
| Gain (au sol) 21 MHz [dBi] | 11.78 |
| Gain (au sol) 14 MHz [dBi] | 11.47 |
| Gain (au sol) 18 MHz [dBi] | 11.41 |
| Gain (au sol) 24 MHz [dBi] | 11.56 |
| Poids | 38.1 kg |
