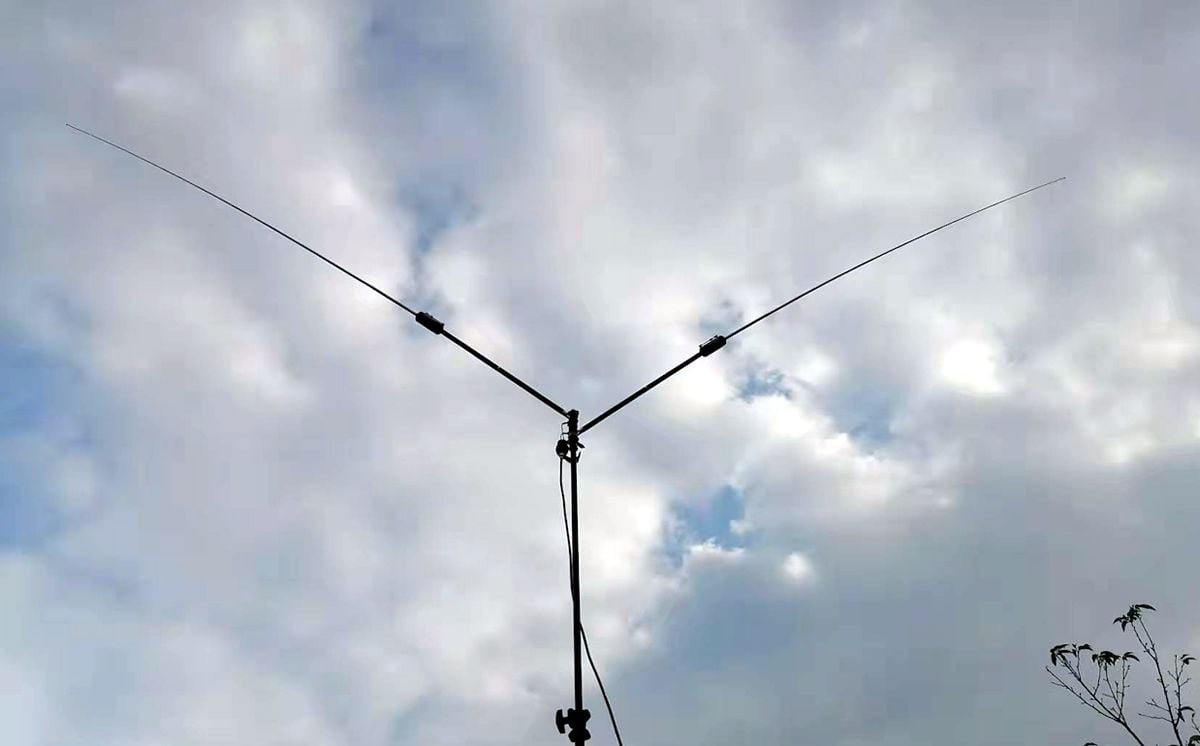

Le JPC-7 de Chelegance est un dipôle portable rigide raccourci (aka « dipôle rotatif ») pour les bandes de 40 m à 6 m. Il est très léger et facile à transporter. Une fois monté, le dipôle a une portée de 6,56 m. Démonté, il ne faut prévoir qu’une longueur de transport d’environ 35 cm pour un poids léger de 1,8 kg.
L’alimentation est assurée par le balun 1:1 fourni avec un connecteur PL. Les bras dipôles sont fixés à la base de l’antenne et sont réglables en inclinaison. Ainsi, différentes formes de construction peuvent être réalisées, par exemple horizontalement ou en forme de V. Les deux bobines avec prises latérales permettent une sélection simple et rapide de la bande, assistée par des repères pour les bandes 20 et 40 m.

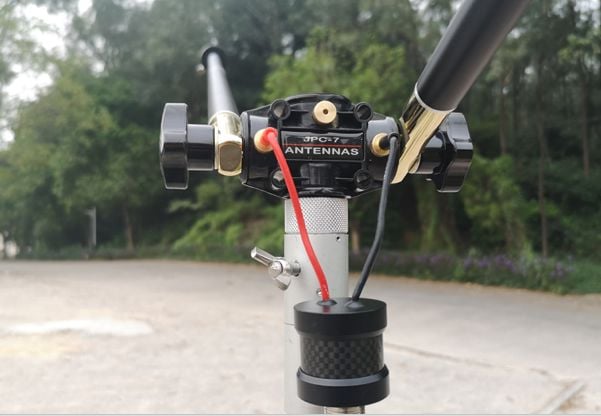

La partie centrale a un logement en bas pour un filetage NPT 1/2 pouce. Ainsi, cette pièce centrale s’adapte aux mâts de Buddipole et Mastwerks, ainsi qu’à tous les autres systèmes avec un filetage NPT 1/2″.
Ce n’est pas le cas des trois filets 3/8″ pour accueillir les éléments d’antenne sur la partie centrale. Ici, l’antenne JPC-7 utilise le filetage 3/8″-16 UNC, alors que la plupart des autres fournisseurs utilisent le filetage 3/8″-24 UNF. Cela signifie que les télescopes et les éléments d’antenne d’autres fabricants ne s’adaptent pas à cette partie centrale (et vice versa).
Le concept bien pensé de la JPC-7 permet des temps de montage très courts tout en offrant la directivité d’un dipôle tournant. Les composants de l’antenne sont vissés ou enfichés les uns dans les autres, aucun outil n’est nécessaire pour le montage. L’adaptateur fourni permet de fixer le dipôle sur un trépied existant.
Une fois l’émetteur-récepteur connecté et les bobines réglées sur la fréquence de travail souhaitée, plus rien ne s’oppose au premier QSO. L’accord peut se faire à l’aide d’un TOS-mètre et devrait se faire avec une puissance de sortie réduite (par exemple 10 watts, FM, AM ou CW).

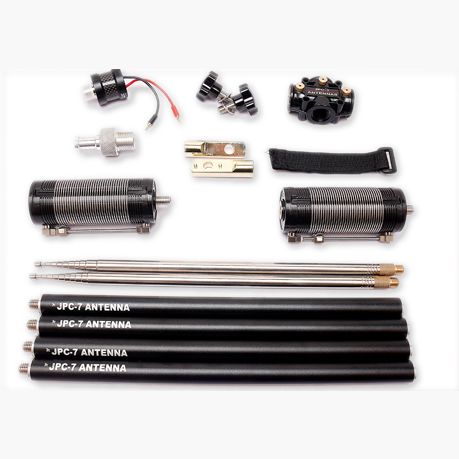

Tous les composants peuvent être rangés de manière claire et protégée dans le sac de transport compact. Cette antenne est donc parfaitement adaptée à la prochaine randonnée, au tour en moto ou aux prochaines vacances.
Marco, DD6FM fournit des informations détaillées sur la construction et le fonctionnement de l’antenne dans son rapport de test.
| Product Name | JPC-7 |
|---|---|
| Mono-/Multiband | multibande |
| Marque | Chelegance |
| Bandes supportées | 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m, 6m |
| Poids | 1.8 kg |
| Balun inclus | Oui |
| Puissance maxi [W] | 100 W |
| Type d’antenne | Dipôle |
| Conception de l’antenne | Rotary Dipole |
| Connecteur | SO-239 |
