K9AY Système d’antenne pour loop antennes qro.cz

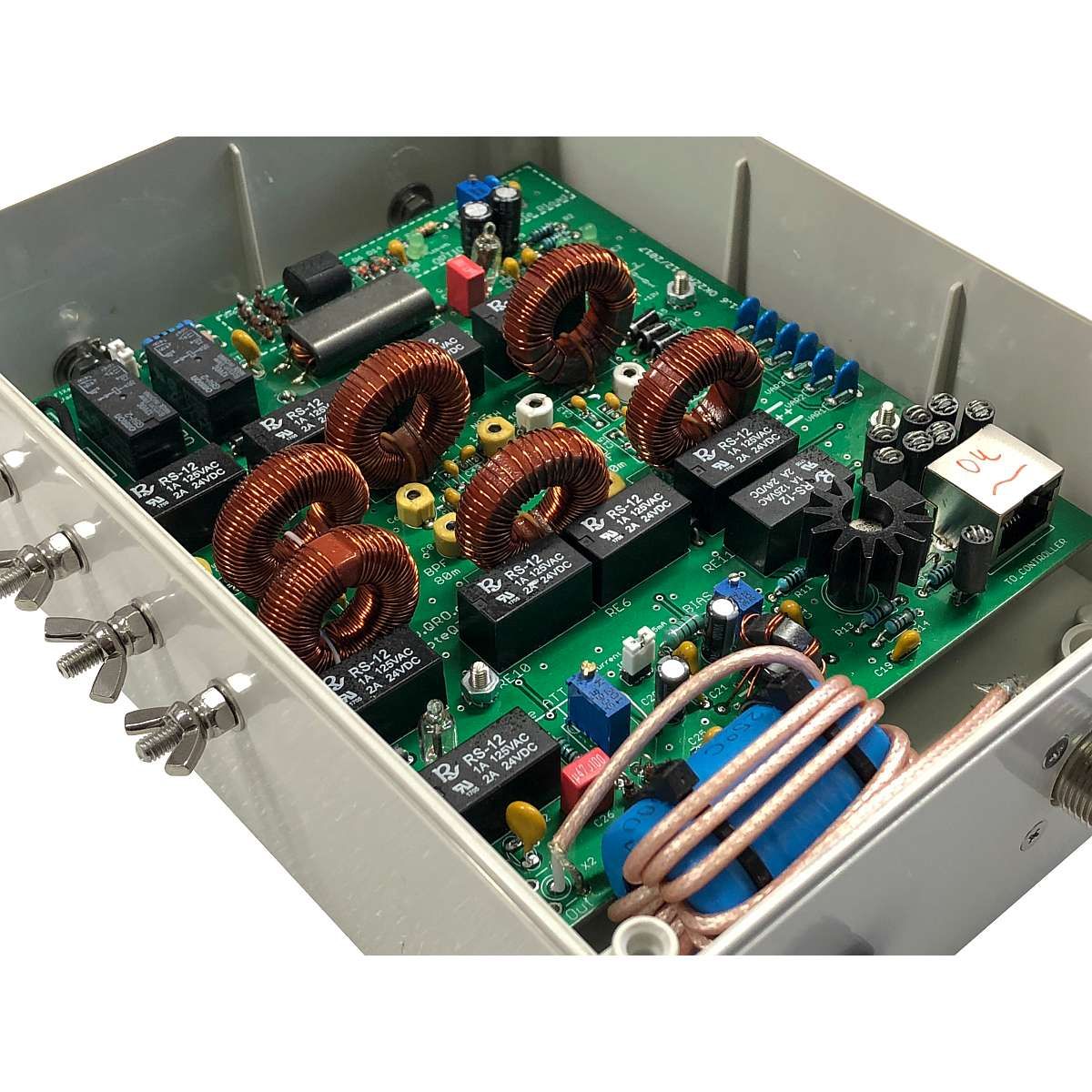

La K9AY est une antenne RX en boucle fermée. Elle se compose d’une boucle de fil de n’importe quelle forme (diamant, triangle, etc.), suspendue en un seul point, avec une tige de mise à la terre à son extrémité. Un transformateur 9 : 1 pour l’adaptation de l’impédance est connecté à la terre à partir d’une extrémité de la boucle et une résistance terminale est connectée à la terre à l’autre extrémité de la boucle. L’antenne dispose de filtres passe-bande et de préamplificateurs aux points d’alimentation des boucles. Cela présente l’avantage que les petits signaux sont directement filtrés et amplifiés par l’antenne.

Cette antenne dispose d’une directivité, à l’aide de l’appareil de commande, il est possible de régler la direction cardinale souhaitée. Les signaux arrivent de préférence à l’extrémité du point d’alimentation. Vous pouvez également modifier le champ lointain de l’antenne en modifiant RLOAD (RTERM) de la boucle. Au moyen d’un cavalier, il est possible de choisir entre un RLOAD fixe ou variable.

Un préamplificateur intégré (0 – 18 dB) peut également être commuté via l’appareil de commande.

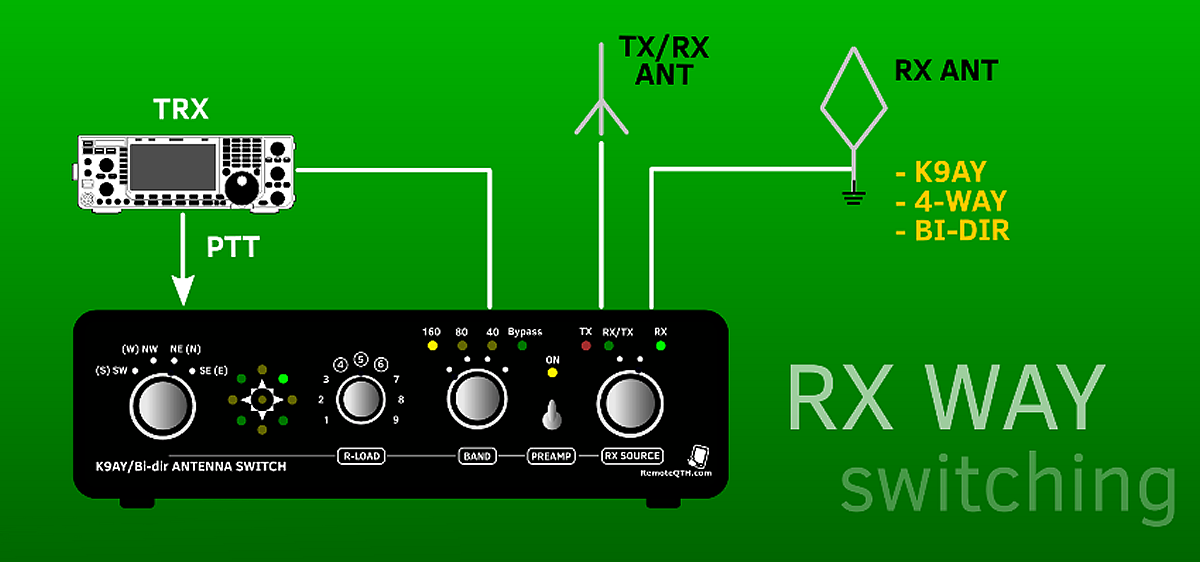

Le système K9AY de qro.cz offre la possibilité d’optimiser la réception au moyen d’antennes à boucle. Il ne s’adresse pas seulement aux auditeurs d’ondes courtes, mais permet également le raccordement d’une antenne d’émission/réception. La source RX souhaitée peut être sélectionnée via l’appareil de commande.

Ce système d’antenne est très large (0,1 – 30 MHz), l’accent est mis sur les bandes inférieures 160 m, 80 m et 40 m, pour lesquelles les filtres passe-bande correspondants sont également disponibles. Il est bien sûr possible de fonctionner sur les bandes supérieures, mais la directivité est moins prononcée.
