Kenwood TS-990s

Le TS-990S Kenwood est le nouveau fleuron d’une ère de succès des transceivers qui a été annoncé en 1973 par le TS-900 et a continué sur les appareils populaires tels que TS-930, TS-940 et TS-950. Toutefois, pour la première fois sur cet émetteur-récepteur pour représenter la bande de portée, NF-scope, S-mètre et de nombreux autres paramètres et conditions de fonctionnement d’un double écran TFT est utilisé !

Le récepteur principal du TS-990S fonctionne avec une première fréquence intermédiaire de 8,24 MHz. La gamme dynamique résultante est même avec des signaux forts en plus de sa propre charge utile considérablement plus grande qu’une première FI plus élevée. Un mélangeur nouvellement développé avec des composants généreusement dimensionnés assure une valeur IP3 de +40 dB ou plus. Le récepteur principal a été équipé de 5 filtres à bande étroite à haut rendement IP. Outre les bandes passantes de 270 et 500 Hz pour CW, il y en a d’autres, à 2,7 kHz pour SSB et 6 et 15 kHz pour AM et FM. Un TCXO à haute stabilité de ± 1ppm est également fourni en standard.

Le récepteur Sub est une évolution du récepteur du TS-590. Le récepteur fonctionne sur les bandes de 160m – 20m également avec le principe de conversion vers le bas. Cela fait du second récepteur un récepteur unique à part entière. Pour le deuxième récepteur Kenwood a donné son propre DSP dans le TS-990S. Total fourni dans cet appareil comme 3 DSP unique leur service. Le Bandscope et chaque récepteur ont un DSP séparé.

Le transmetteur fournit avec l’alimentation intégrée une puissance de sortie de 200W sur toutes les bandes. Pour garder le signal IMD clair dans le TS-990S transistors Mosfet ont été utilisés avec 50V. Des ventilateurs indépendants à vitesse contrôlée par la température et un dissipateur thermique à nervures assurent la ventilation de l’alimentation à découpage, du tuner d’antenne et de l’amplificateur.

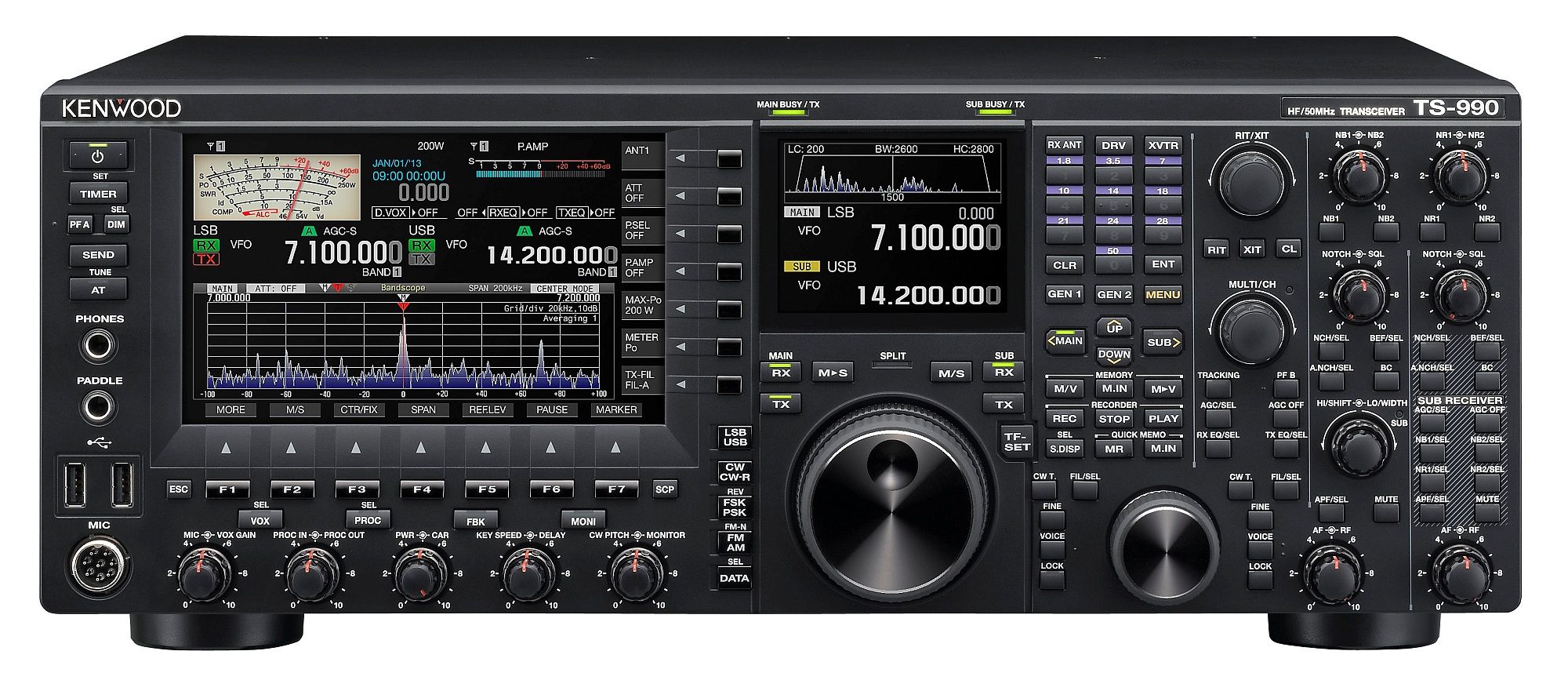

Dans le monde entier, le TS-990S a installé pour la première fois un double écran TFT. Sur l’écran principal de 7″ de large, vous voyez à côté d’un affichage en cascade les informations les plus importantes, telles que la fréquence, le mode et l’état des diverses fonctions. Ce sous-affichage demi-taille est au-dessus du bouton VFO principal montre également la fréquence réglée. De plus, cet affichage permet également de représenter le spectre NF reçu.

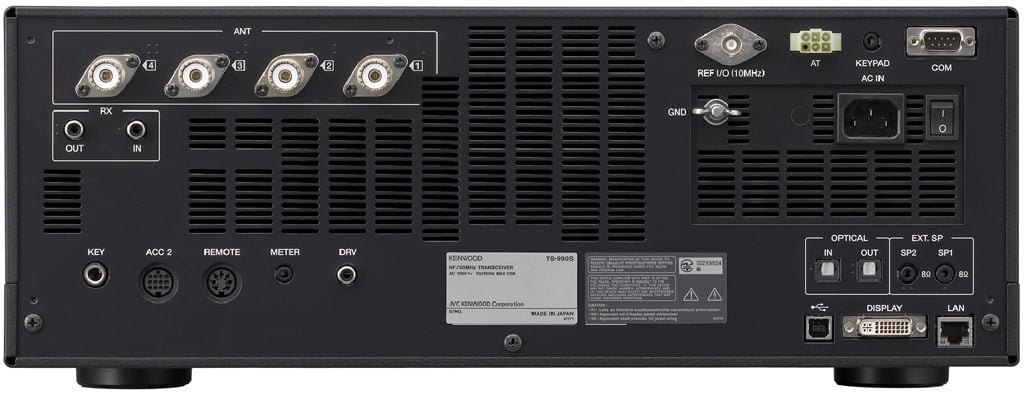

En plus des fonctions de mémoire étendues, de nouveaux modes de fractionnement et divers connecteurs pour les accessoires externes et la télécommande ont également été implémentés. Avec le logiciel gratuit disponible auprès de Kenwood ARCP-990 peut être de votre PC très facilement gérer la mémoire et la plupart des fonctions de l’émetteur-récepteur directement opérer. Sur le dos sont supplémentaires NF entrées et sorties. Parmi eux se trouve un port d’interface numérique optique, et un port USB. 2 ports USB supplémentaires sont situés sur le panneau avant.

– Connectivité : – Oscillateur de référence 10MHz (BNC) – Port ATU externe – Entrée clavier – Port COM (femelle 9 broches)
– 2 USB-A, 1 USB-B – Connecteur audio/données « ACC-2 » – Connecteur « Remote » – Prise mètre 3,5 mm – Lecteur LF bas niveau « DRV » – Entrée/sortie optique SPDIF – 2 connecteurs pour haut-parleurs externes – Port vidéo DVI-I double liaison – Port LAN
– Dimensions:L x H x P x P = 460 x 165 x 400 mm
– Poids : 24,50 Kg
– Écran couleur TFT : 2 écrans TFT ; écran principal de 7,5″ avec écran tactile de visualisation de bande, de chute d’eau et d’accord, et écran secondaire de 3,5″ avec affichage audio, indicateur d’accord PSK, etc. Couleur de fond sélectionnable. 4 types d’affichage du compteur S. L’affichage secondaire comprend la fonction X-Y (FSK) et la fonction vectorielle (PSK).
