Limiteur RX avec Protection TX-OFF

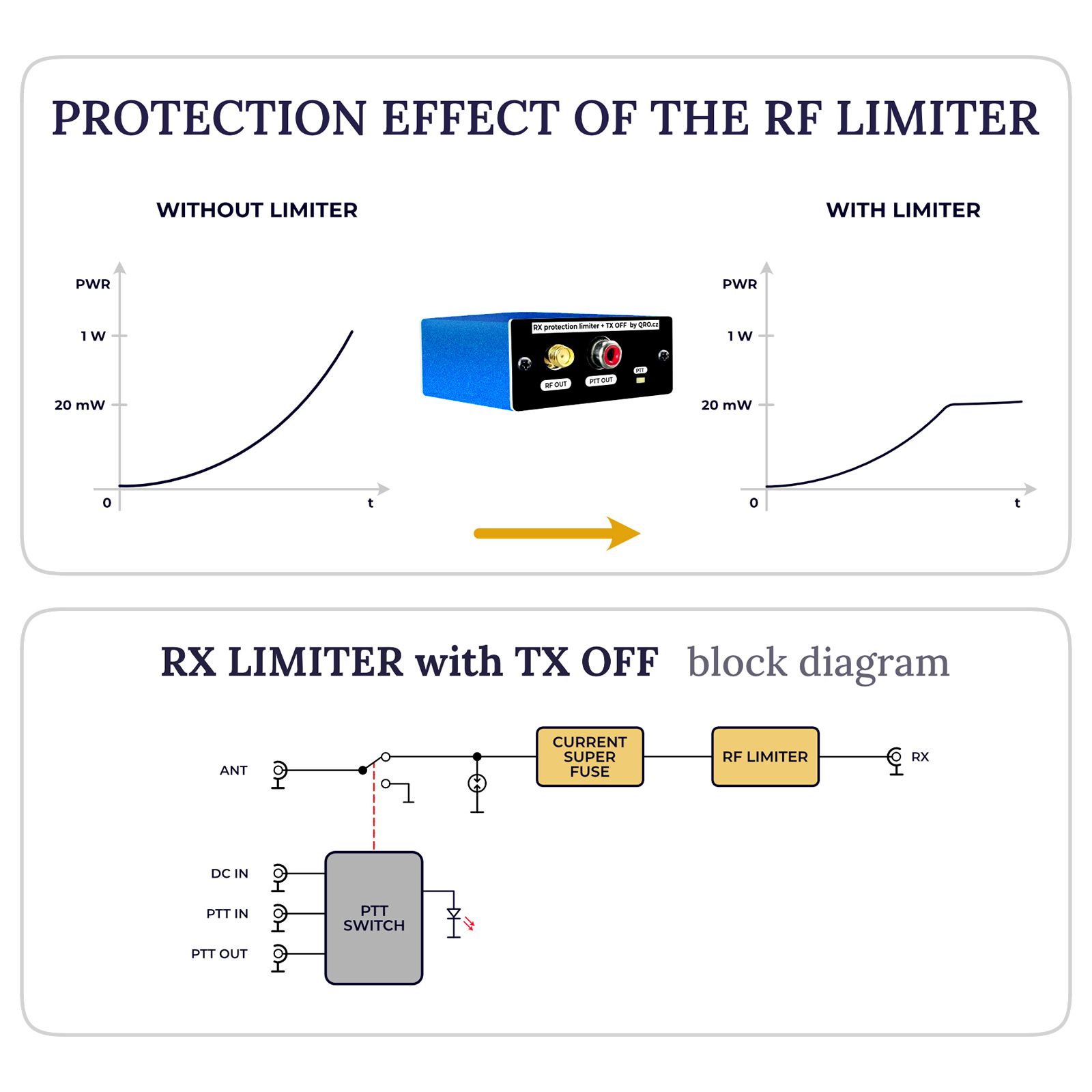

Le Limiteur RX avec TX-OFF de QRO.cz est la solution idéale pour les radioamateurs qui recherchent une protection fiable et une séparation de signal propre. Ce petit concentré de puissance déconnecte l’antenne RX pendant la transmission (via PTT), limite le niveau de signal RF à un maximum de +13 dBm (20 mW) et offre flexibilité et sécurité supplémentaires grâce à un répartiteur PTT isolé optiquement.

Fonctions Principales Qui Impressionnent

• Large bande: Fonctionne de 0,1 MHz à 60 MHz.
• TX-OFF: Petit relais déconnecte l’antenne RX pendant un PTT actif (isolation > 80 dB @ MHz).
• Limitation RF: Limite le signal à typiquement +13 dBm – idéal pour protéger les frontends de récepteurs sensibles.
• Protection Intelligente: La technologie SuperFuse résiste à 100 W de signal d’entrée en cas d’échec de la séparation PTT.

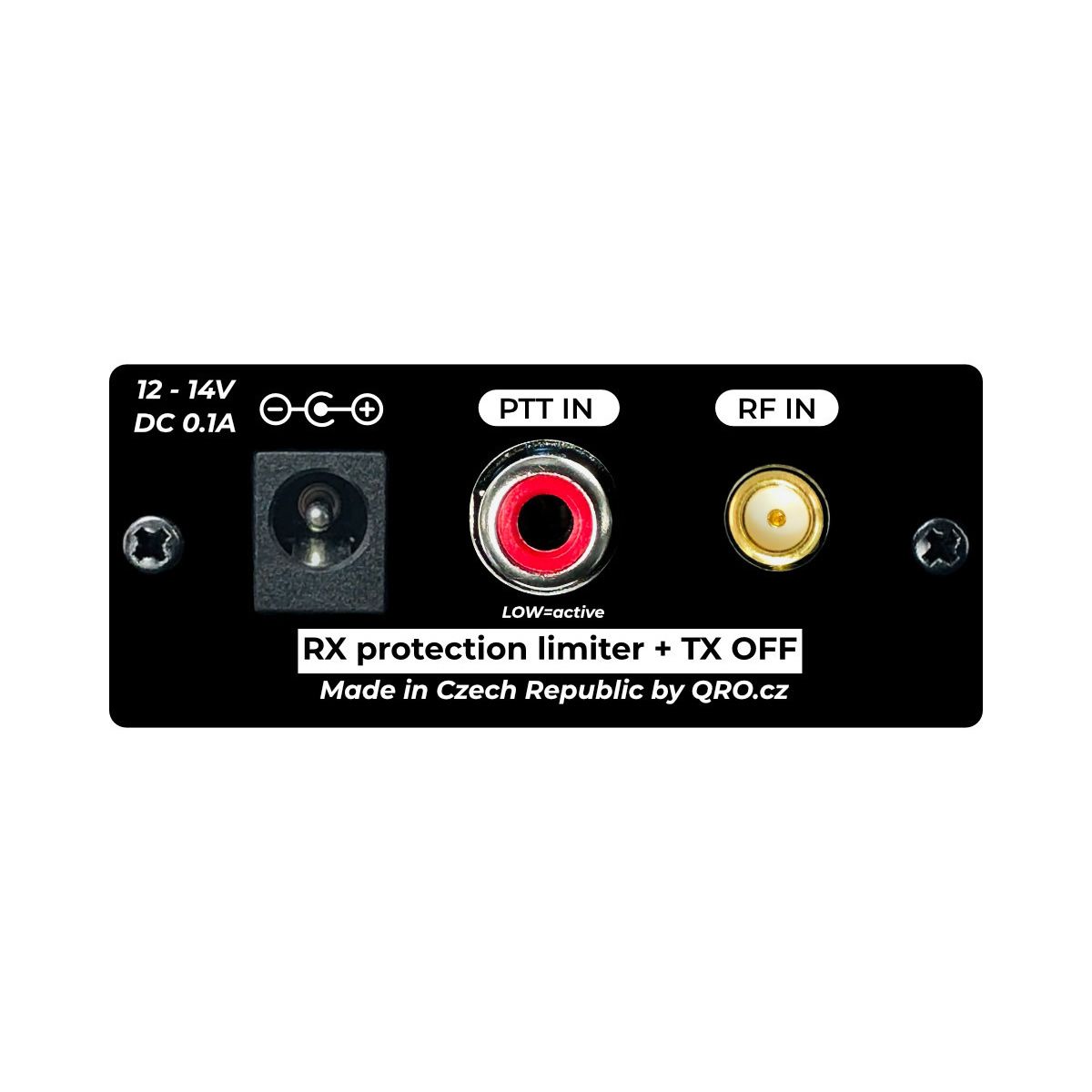

• Logique PTT Isolée Optiquement: Protège l’entrée PTT et permet de contrôler d’autres appareils comme des PAs.
• Répartiteur PTT: Sortie RCA supplémentaire pour transmettre le signal PTT.
• Indicateur d’État: LED rouge indique l’état PTT actif d’un coup d’œil.

Pourquoi Cet Appareil ?

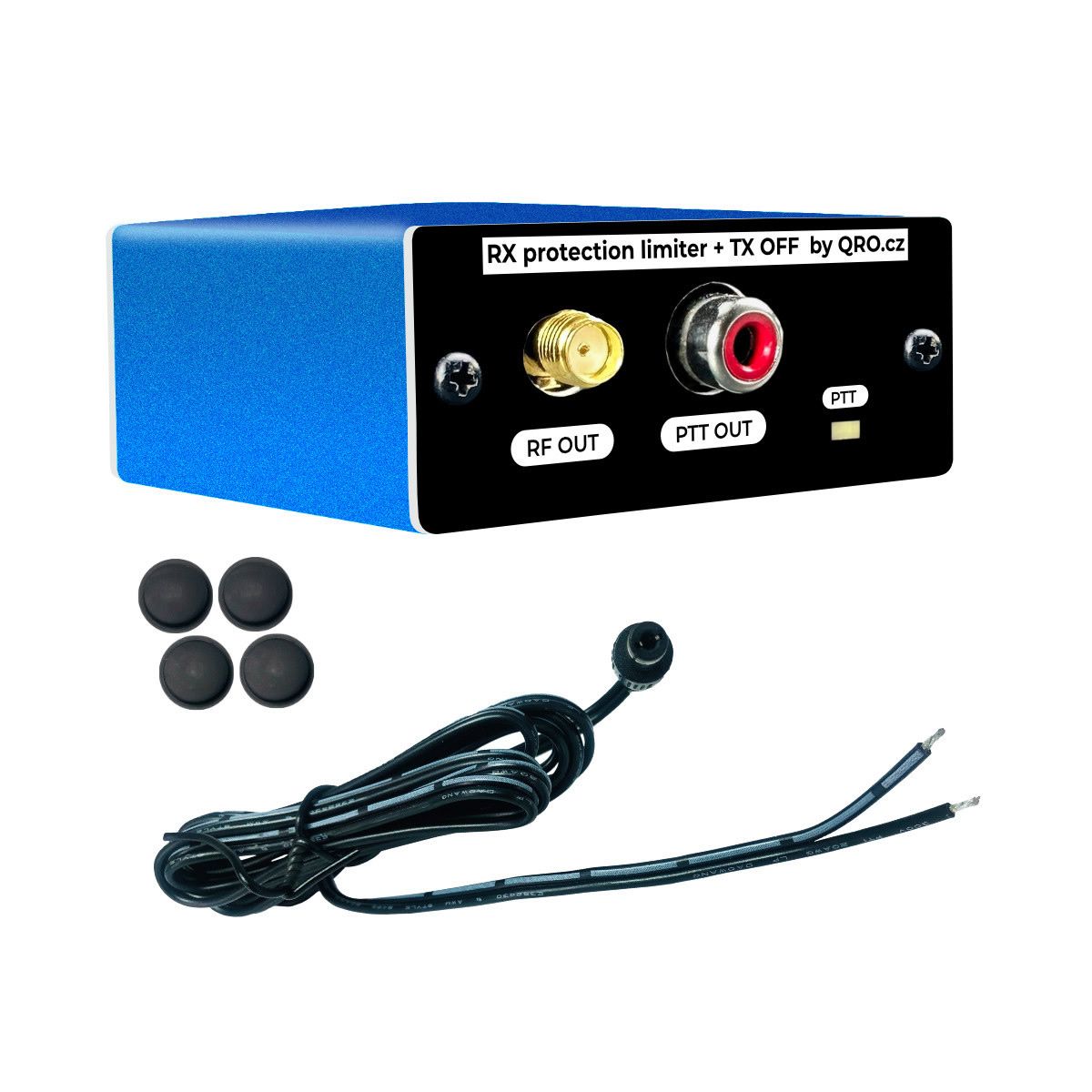

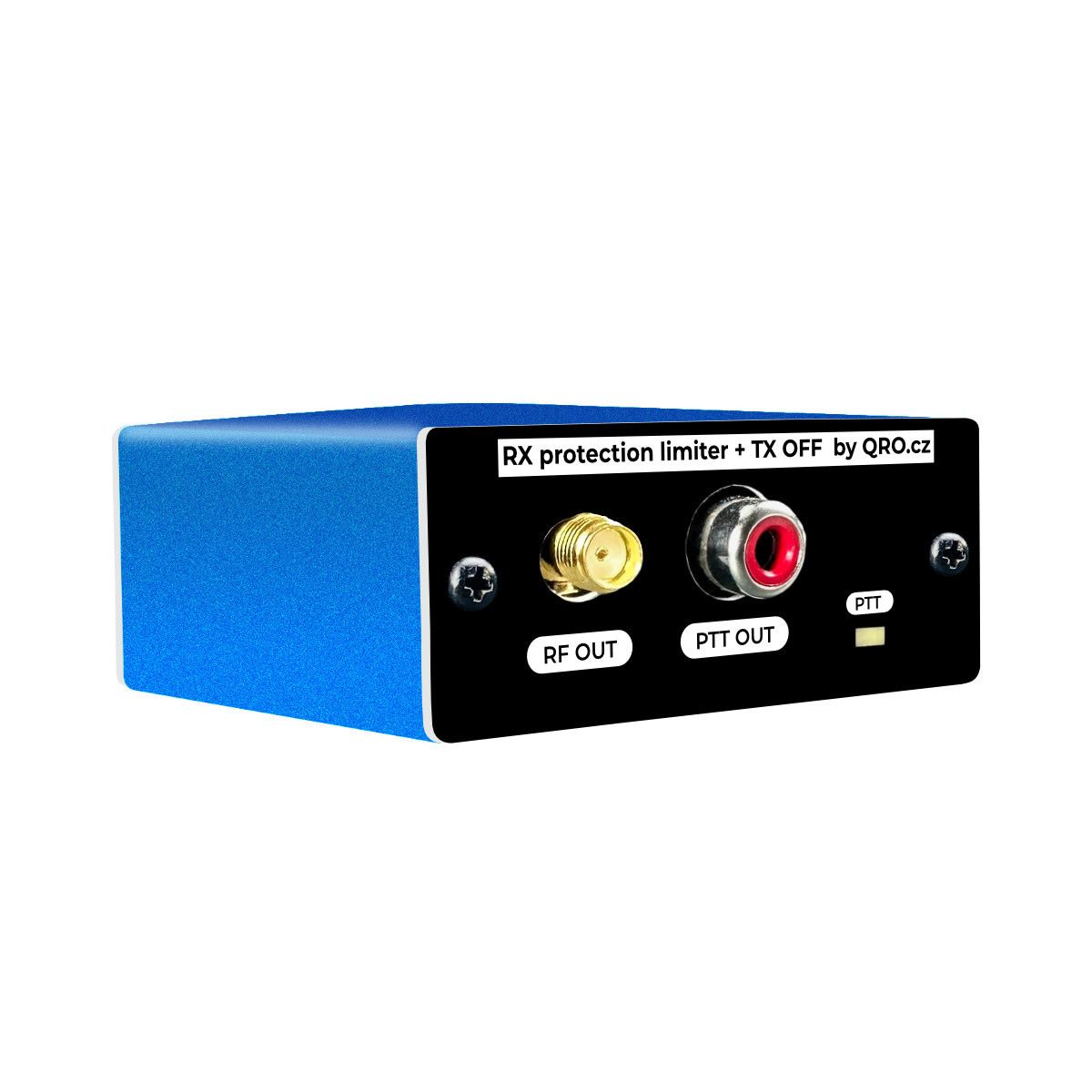

Que vous souhaitiez protéger votre récepteur des signaux forts, déconnecter l’antenne RX pendant la transmission ou assurer une distribution propre du signal PTT – ce limiteur RX le rend possible. Avec une perte d’insertion inférieure à 2 dB et un boîtier en aluminium robuste (58 x 24 x 50 mm), il est efficace et durable. La prise en charge des impédances de 50 et 75 Ohm le rend polyvalent.

Points Techniques Clés

• Alimentation: 12–14 V DC, typiquement 70 mA
• Mécanismes de Protection: Protection contre haute tension et courant (90 V, 100 mA)
• Entrée PTT: 6 mA, active à GND
• Sortie PTT: Interrupteur FET avec 0,5 A
