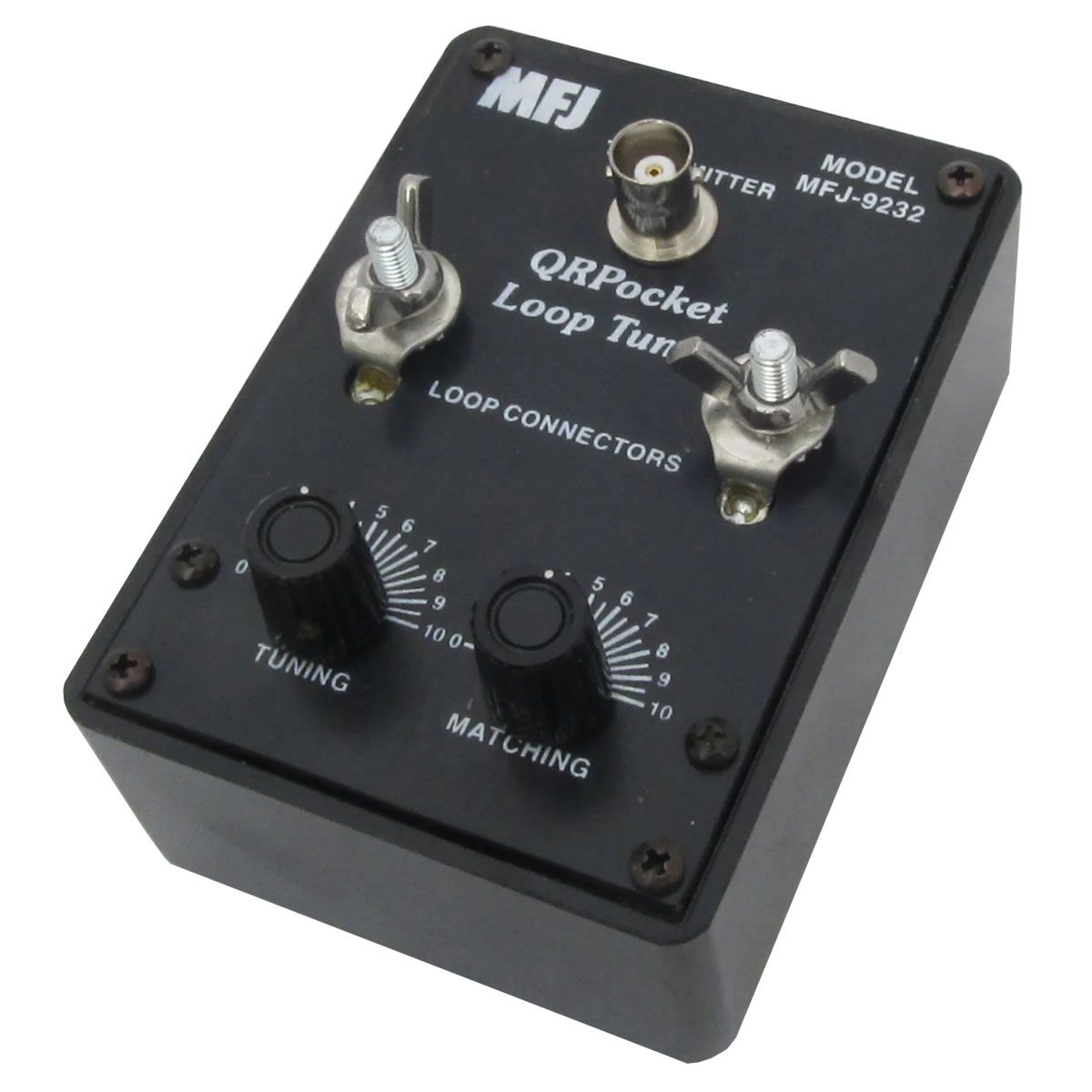

MFJ-9232 QRP Loop Tuner

Le MFJ-9232 est un tuner très efficace qui permet de réaliser des antennes en boucle pour les bandes 40 – 10 m en un tour de main.

Pour pouvoir commencer immédiatement, environ 16 mètres de fil d’antenne sont déjà fournis. Il suffit de les raccourcir pour les adapter à la fréquence de travail correspondante. Le fabricant recommande une longueur mécanique de 1/4 de la longueur de la bande. Les deux extrémités du fil sont simplement connectées aux terminaux du boîtier de seulement 57 x 102 x 57 mm et le fil est tendu en forme de boucle ou de carré, par exemple sur un tube en PVC ou une autre construction.

Le réglage manuel du système d’antenne, qui peut supporter une puissance maximale de 25 watts, à l’aide des deux condensateurs rotatifs est très simple : le niveau du signal est d’abord réglé au maximum « à l’oreille » ou sur l’affichage du S-mètre à l’aide du bouton rotatif de gauche, puis le réglage fin de la valeur optimale du TOS est effectué à l’aide du bouton rotatif de droite. Pour cela, on peut utiliser une porteuse CW à faible puissance d’émission.

Une prise BNC est disponible pour le raccordement d’une ligne d’alimentation de 50 ohms de n’importe quelle longueur.

Ce tuner compact n’a besoin ni d’alimentation électrique ni de mise à la terre ou de contrepoids. Cela le rend particulièrement intéressant pour l’utilisation portable, les Field Days, SOTA, POTA et bien sûr pour l’emporter en voyage.

Remarque : Comme les antennes en boucle sont soumises à des tensions élevées, les bornes de connexion et le fil de l’antenne ne doivent pas être touchés lors de l’émission !
