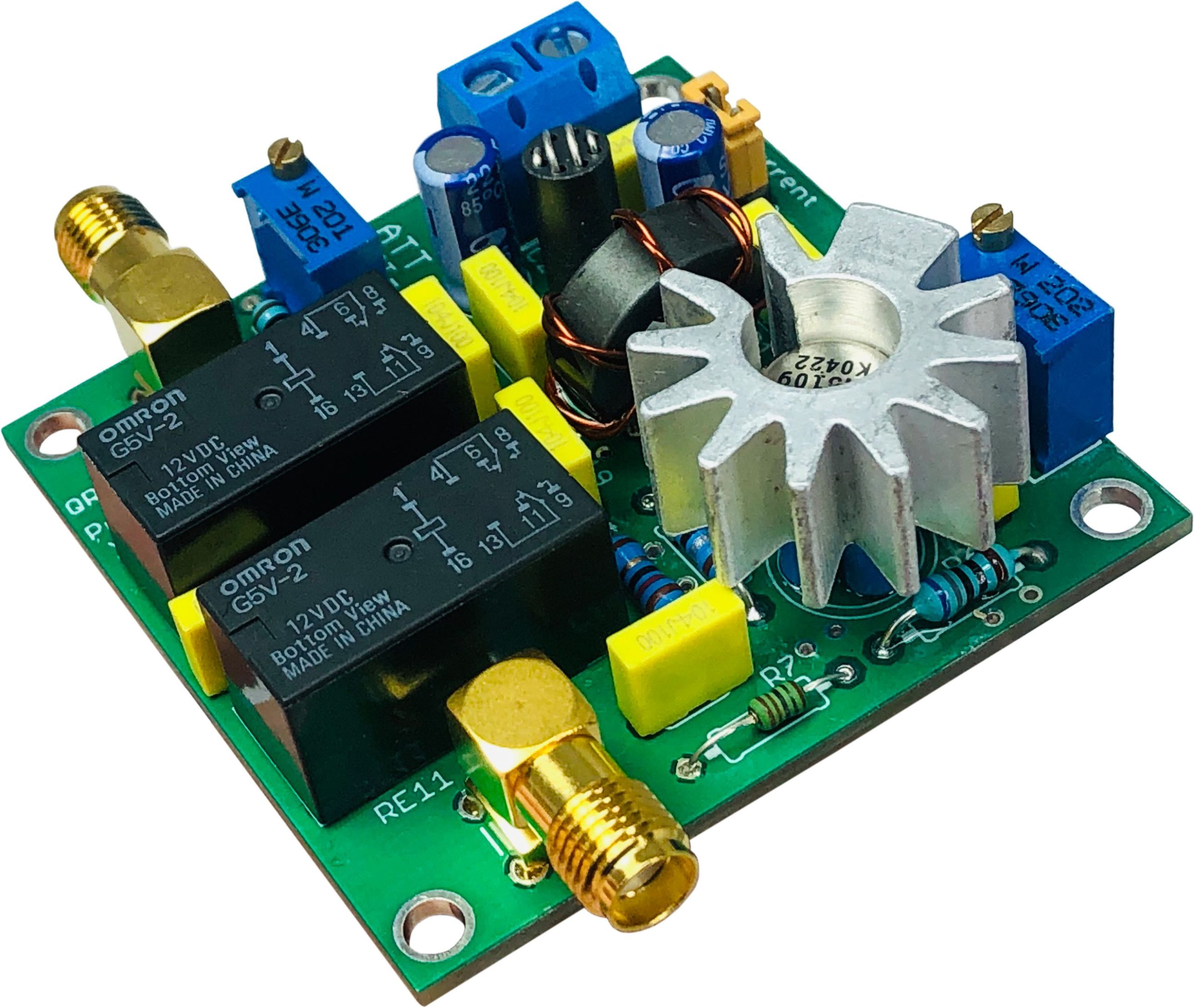

Ce module préamplificateur RX pour la réception en ondes courtes avec transistor 2N5109 est basé sur le design W7IUV. Il peut êtreme préamplificateur pour les antennes RX (Beverage, DHDL, Flag etc.). Le gain peut atteindre 18 dB, un atténuateur variable (ATT) est intégré, ce qui permet de régler le gain exactement selon les besoins. En outre, la bonne polarisation du transistor peut être sélectionnée à l’aide d’un potentiomètre multitours. Deux relais offrent un circuit de dérivation lorsqu’il n’y a pas de tension d’alimentation.Le module est entièrement assemblé, sans boîtier. Le préamplificateur a été conçu pour les antennes de réception (c’est-à-dire : pas d’émission autorisée !). Il peut êtreme amplificateur tampon ou petit amplificateurme la carte ne mesure que 50 x 50 mm, elle peut être placée dans des boîtiers très petits.
| Product Name | Preamp Module |
|---|---|
| Amplification (dB) | 18 |
| Impedance (Ω) | 50 Ω, 75 Ω |
| Bandes supportées | 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m |
| Courant absorbé (A) | 0.180 A |
| Voltage d’alimentation [V] | 12 – 14 V |
| Marque | qro.cz |
| Gamme de fréquences | 0.1 – 30 MHz |
| Connecteur A | Prise SMA |
| Connecteur B | Prise SMA |
| Dimensions | 50 x 50 |
