NCC-2 Compensateur de phase pour antennes

Meilleure réception grâce à la suppression des interférences

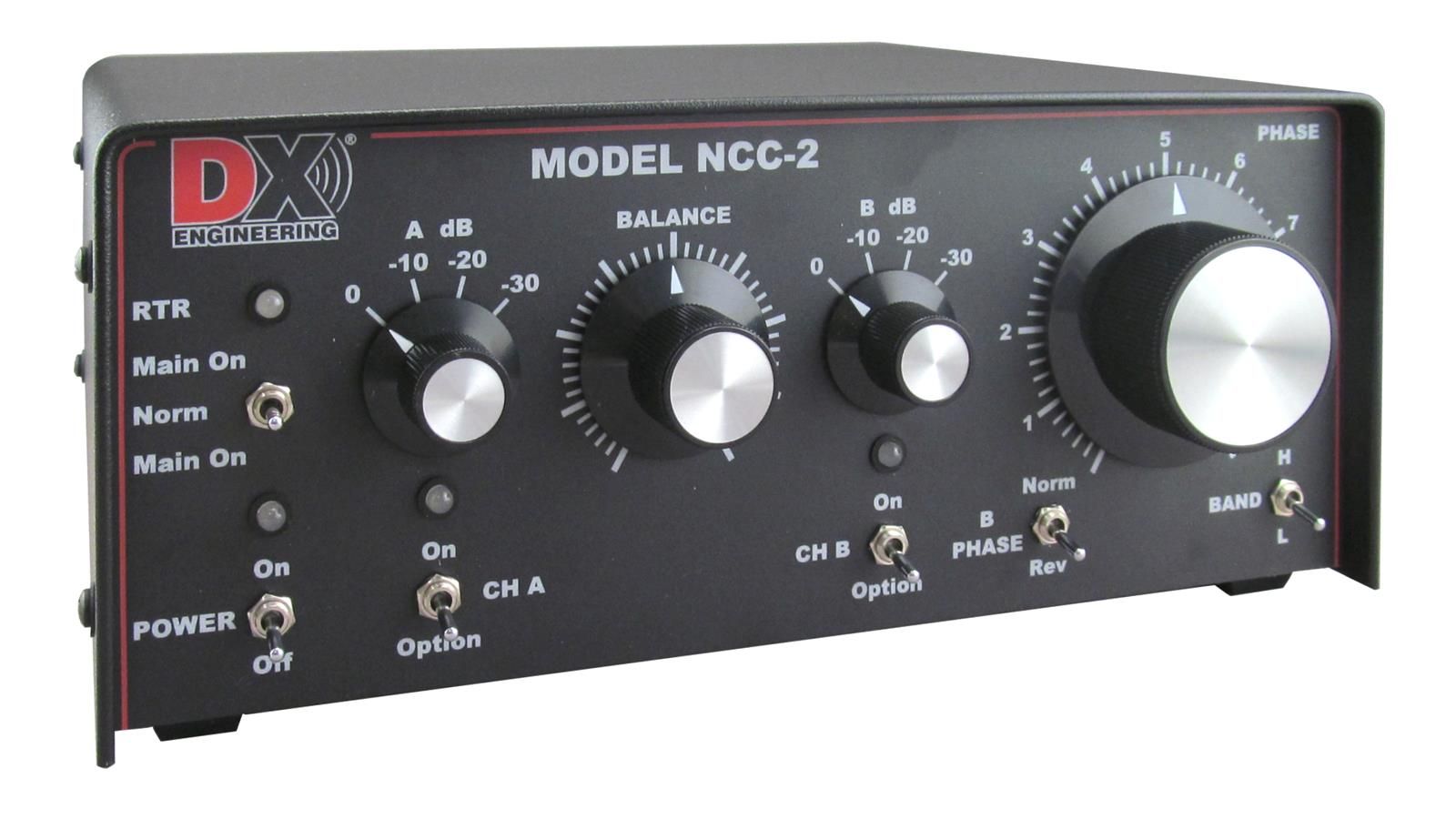

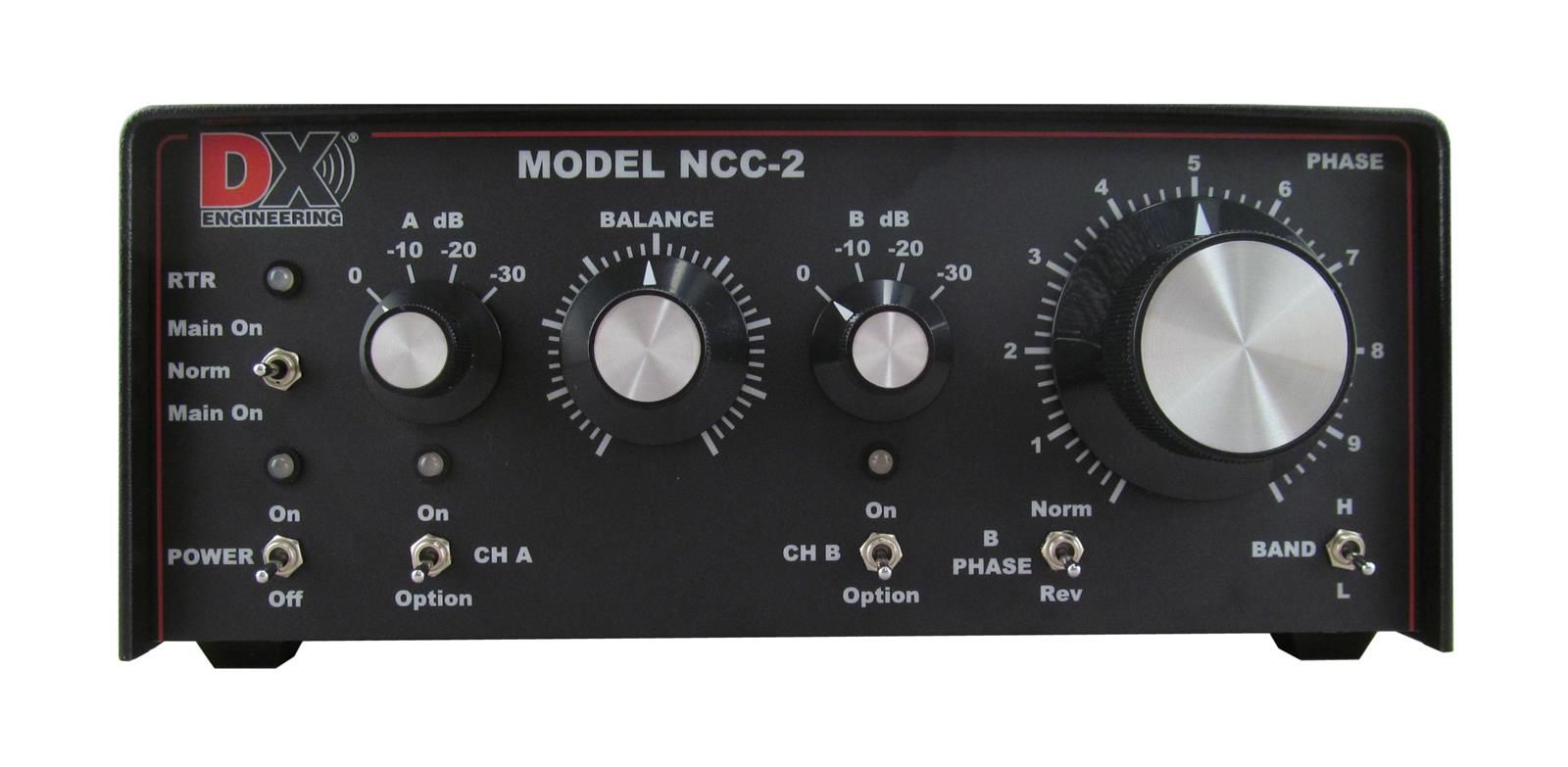

Le NCC-2 est utilisé pour la suppression des interférences pendant la réception sur ondes longues, moyennes et courtes. Il lutte contre les interférences locales provenant des alimentations à découpage ou des téléviseurs plasma, ainsi que contre les interférences provenant de stations éloignées. Ceci est obtenu par la compensation de phase des signaux de deux antennes. Ces deux antennes peuvent être l’antenne principale de la station et une antenne auxiliaire, ou deux antennes de réception similaires. Des antennes de réception actives peuvent également être utilisées. Chaque branche réceptrice de ces deux antennes est équipée de son propre atténuateur. Une commande d’équilibre assure un réglage précis du niveau devant le déphaseur. Le réglage de la position de phase s’effectue grâce à une grande commande réglable avec précision, ce qui garantit une suppression très efficace de presque toutes les interférences. Ce principe de fonctionnement est connu depuis longtemps, mais le NCC-2 le porte à un tout autre niveau. Cela se traduit entre autres par le réglage précis du niveau, d’autre part par une commutation PTT sophistiquée qui empêche de manière fiable une transmission sans ou avec une mauvaise antenne. Les multiples possibilités de connexion pour chaque canal d’antenne (PL, BNC, F-socket) permettent une grande flexibilité dans le choix des antennes. Les possibilités du NCC-2 sont complétées par des modules optionnels pour le préamplificateur, la protection contre les surtensions et l’adaptation d’impédance.

La capacité du NCC-2 à supprimer les interférences fait souvent la différence entre un QSO réussi et un QSO  » inaudible « . En  » remettant à zéro  » les interférences avec le déphaseur, le signal utile est souvent beaucoup mieux audible, qu’il s’agisse d’une station radio amateur rare ou du DX distant d’un récepteur à ondes courtes. Si deux antennes de réception similaires sont utilisées, le NCC-2 peut atteindre une directivité similaire à celle d’un réseau. Ici, soit le signal des deux antennes est ajouté et ainsi amplifié, soit les signaux sont soustraits par inversion de phase. L’effet est l’amplification efficace du signal utile ou la suppression d’une perturbation. Peu importe que le brouillage soit généré localement, par exemple par l’alimentation lumineuse d’une lampe LED, ou qu’il provienne d’une station éloignée sur la même fréquence.

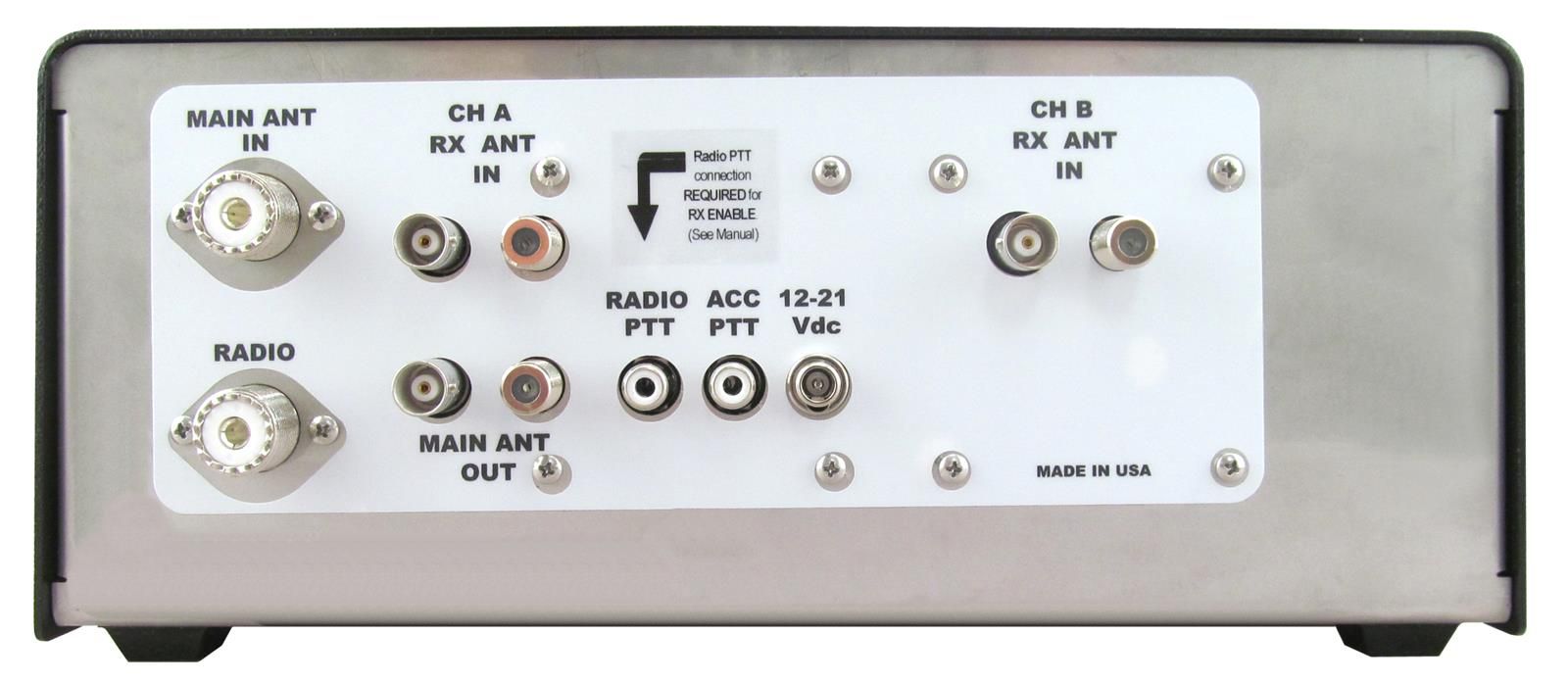

La possibilité d’extension du NCC-2 avec différentes options permet d’adapter parfaitement cet appareil à votre propre station. Trois emplacements sont disponibles pour chacun des deux canaux d’antenne. Par exemple, vous pouvez utiliser un préamplificateur commutable à partir du panneau avant, ou un circuit de protection contre les niveaux de signal extrêmes, ou une adaptation d’impédance pour les câbles d’antenne 75 ohms peu coûteux et à faible perte. Pour les antennes actives, une tension d’alimentation peut être raccordée à chaque prise de raccordement (alimentation fantôme). La gamme de fréquences utilisables est de 500 kHz à 15 MHz, avec un rendement inférieur de 300 kHz à 30 MHz. Pour son fonctionnement, le NCC-2 nécessite une tension de 13,8V pour une consommation de courant d’environ 2A. Une fiche pour la connexion de tension est incluse.
