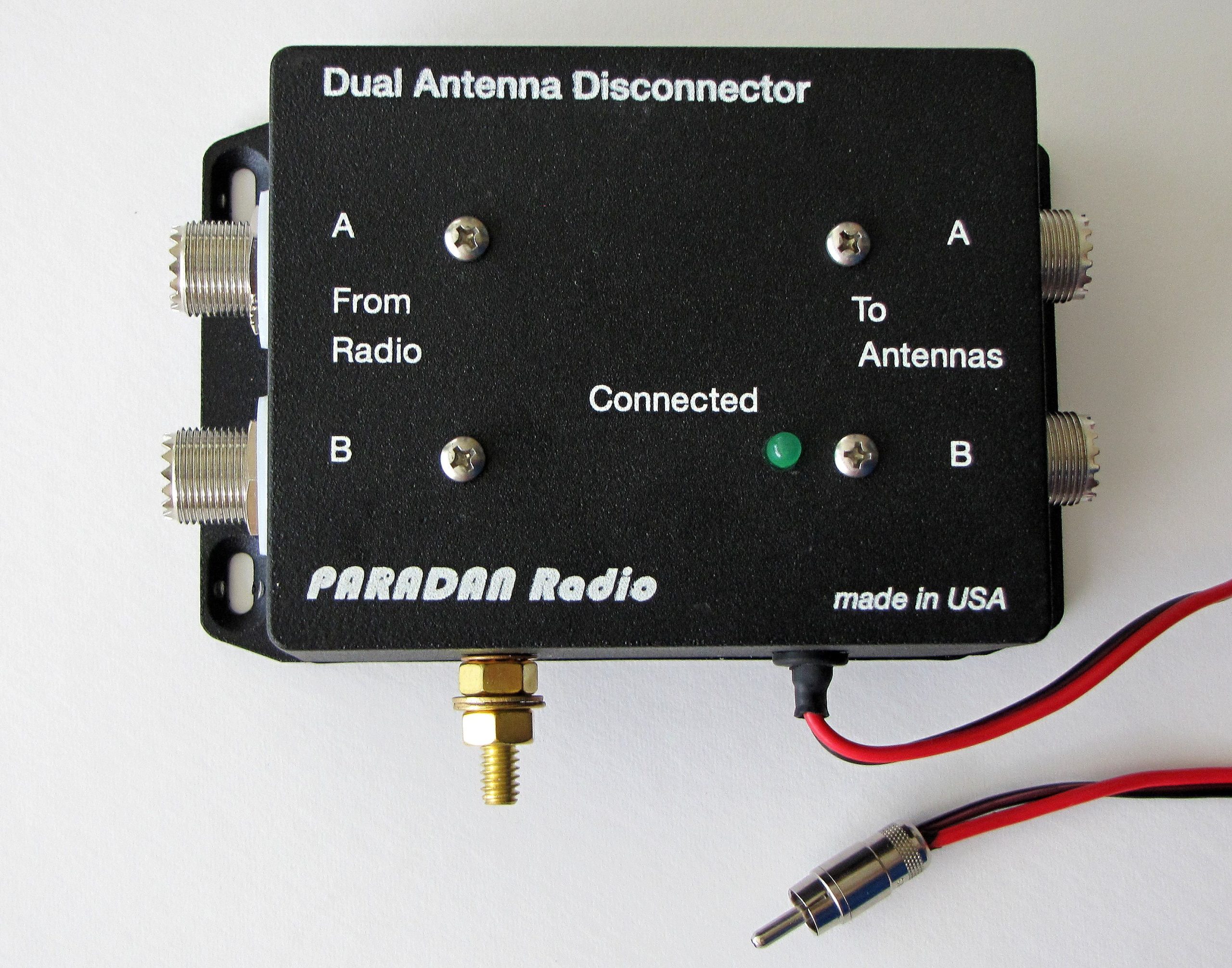

‘Antenna Disconnect’, fabriqué par Paradan (USA) est un relais de sécurité pour câbles d’antenne coaxiaux. Dès que la station est mise hors tension, l’antenne est complètement isolée de la radio. Plus besoin de dévisser les connecteurs coaxiaux lorsqu’un orage arrive.
Particulièrement intéressant pour les stations remote à distance, là où le problème est critique, apporte une solution de sécurité permettant de préserver la radio.
Le Antenna Disconnect isole non seulement le conducteur central de la ligne coaxiale, mais aussi le blindage extérieur. Le côté antenne du relais est relié en permanence à un circuit de protection contre les surtensions, qui supprime les surtensions à tout moment, même en fonctionnement. Le relais est activé à partir d’une sortie de tension auxiliaire en provenance du transceiver. Dès que celui-ci est allumé, l’antenne est reliée à la radio. Ou alors, si une telle sortie n’est pas disponible, le relais doit être commandé par la même source d’alimentation que le transceiver. Dès que l’alimentation électrique est coupée, l’ensemble de la station est éteint et l’antenne est déconnectée.
Les pertes d’insertion de l’Antenna Disconnect est de seulement 0,05 dB à 29 MHz. Même sur 54 MHz, il ne dépasse que 0.4 dB. La puissance maximale supportée est de 1500 W. Une LED verte indique l’état de fonctionnement du relais. La tension de commutation est fournie par un câble à bifilaire compatible avec le connecteur RCA. Gamme de fréquence de 1.8 à 54 MHz.
| Product Name | Paradan Sicherheits-Antennenrelais, 2x Koaxkabel |
|---|---|
| Courant absorbé (A) | 60 mA |
| Voltage d’alimentation [V] | 12 – 14 V |
| Nombre de positions | 2:2 |
| Marque | Paradan |
| Poids | 582 g |
| Possibilité de contrôle à distance (Remote) | Oui |
| Resistant aux intemperies | Non |
| Puissance maxi [W] | 1500 W |
| Gamme de fréquences | 1.8 – 54 MHz |
| Connecteur | 4 x PL |
