Kit composé de :
- Module préamplificateur RX (article QRO-RXABOX)
- Aiguillage d’alimentation DC (article QRO-BTBOX)
Ce module préamplificateur RX pour la réception en ondes courtes avec transistor 2N5109 est basé sur le design W7IUV. Il peut être utilisé comme préamplificateur pour les antennes RX (Beverage, DHDL, Flag etc.). Le gain peut atteindre 18 dB, un atténuateur variable (ATT) est intégré, ce qui permet de régler le gain exactement selon les besoins. En outre, la bonne polarisation du transistor peut être sélectionnée à l’aide d’un potentiomètre à plusieurs tours. Deux relais offrent un circuit de bypass lorsqu’il n’y a pas de tension d’alimentation.

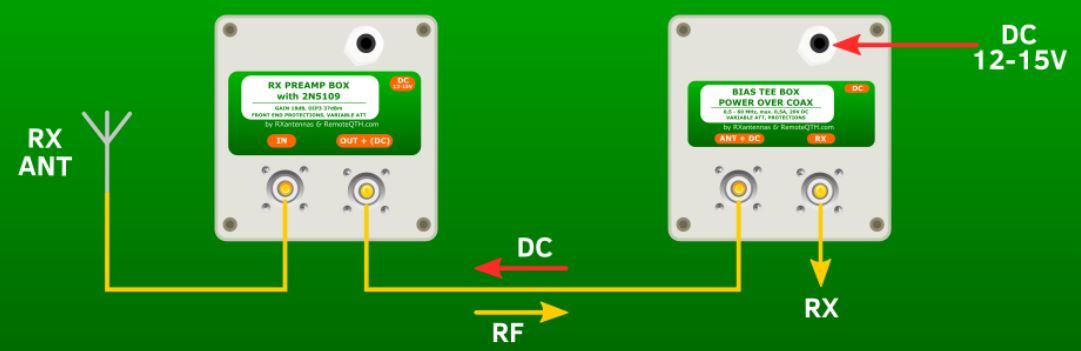

L’alimentation du module d’amplification (DC 12 – 15 V) est assurée par le filtre d’alimentation « Bias-Tee-Box » inclus dans ce kit, via un câble coaxial.
Les composants contenus dans le set ont été conçus pour des antennes de réception (c.-à-d. : aucun mode d’émission autorisé !). Le préamplificateur peut être utilisé comme amplificateur tampon ou amplificateur pilote.
Les « bias tees » sont utilisés pour une multitude d’applications, mais en général pour fournir un signal HF et un courant (continu) à un appareil éloigné pour lequel la pose de deux câbles séparés ne serait pas judicieuse ou possible. Par exemple, l’alimentation électrique du « RX Preamp Box » de qro.cz peut se faire directement via le câble coaxial.
La classe de protection IP56 permet une utilisation à l’extérieur.
| Product Name | QRO-RXABOX-BT |
|---|---|
| Amplification (dB) | 18 |
| Impedance (Ω) | 50 Ω, 75 Ω |
| Bandes supportées | 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m |
| Couleur | Blanc |
| Marque | qro.cz |
| Gamme de fréquences | 0.1 – 30 MHz |
| Connecteur A | Prise PL |
| Connecteur B | Prise PL |
| Dimensions | 100 x 100 |
