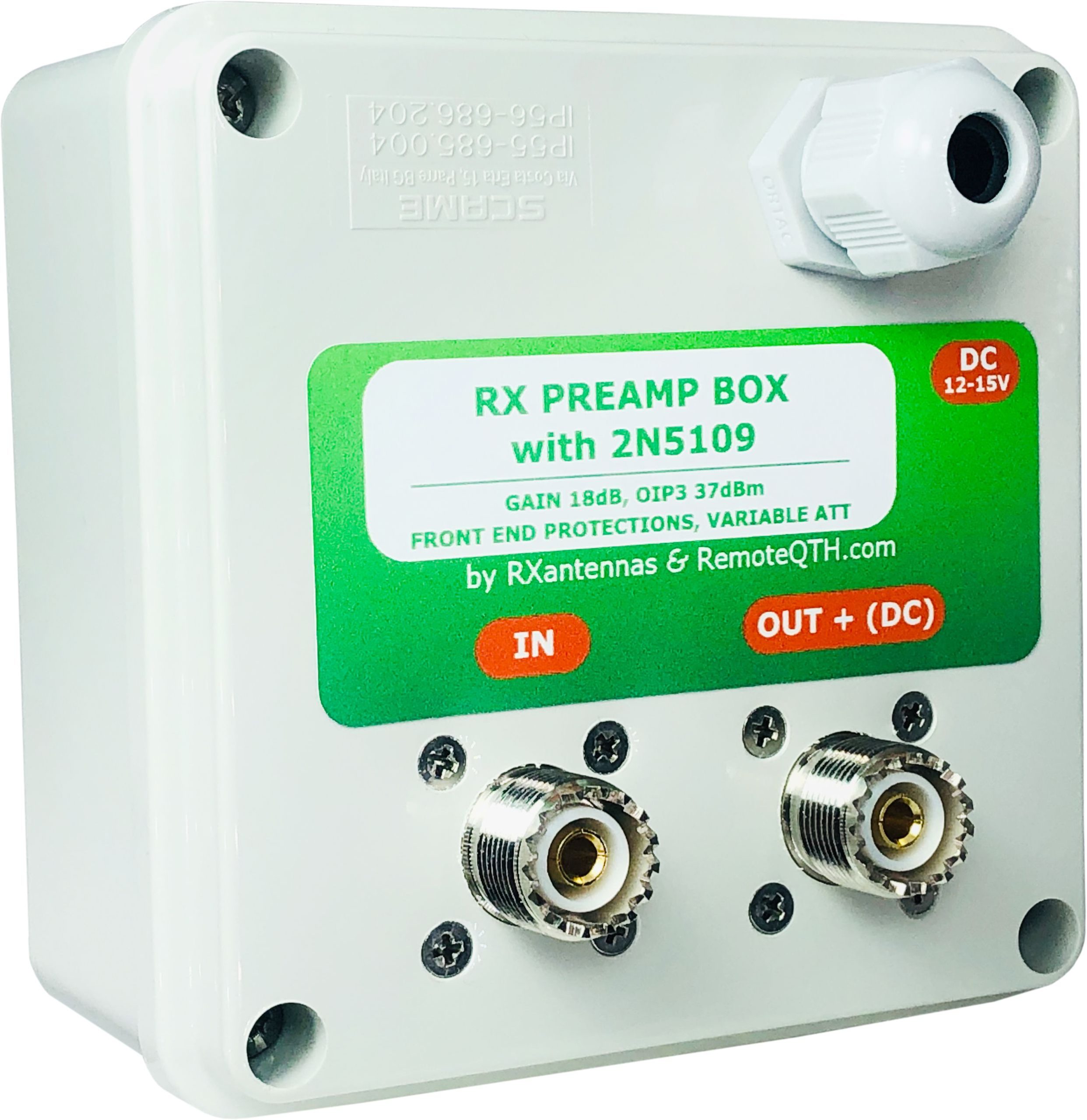

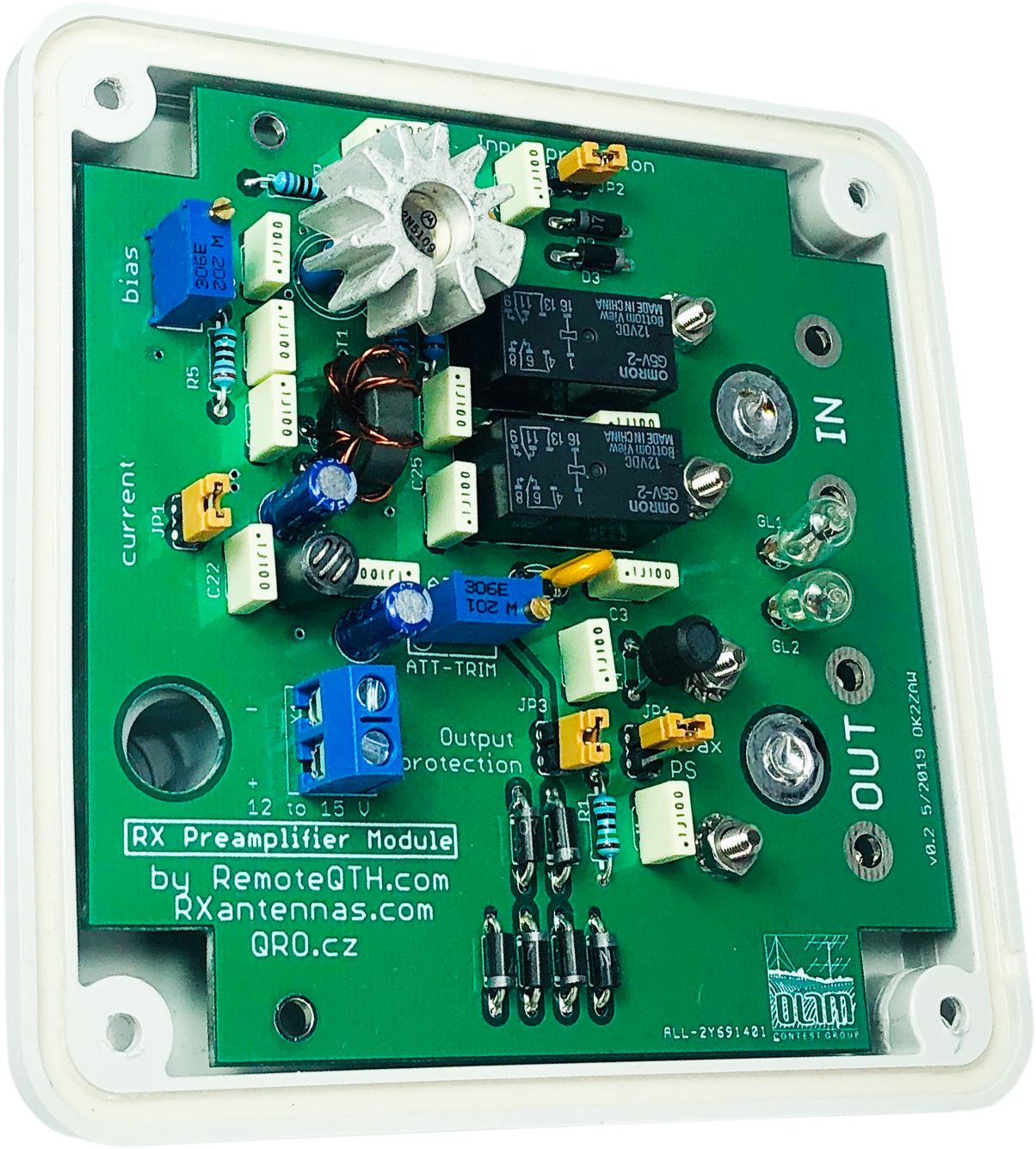

Ce module préamplificateur RX pour la réception en ondes courtes avec transistor 2N5109 est basé sur le design W7IUV. Il peut être utilisé comme préamplificateur pour les antennes RX (Beverage, DHDL, Flag etc.). Le gain peut atteindre 18 dB, un atténuateur variable (ATT) est intégré, ce qui permet de régler le gain exactement selon les besoins. En outre, la bonne polarisation du transistor peut être sélectionnée à l’aide d’un potentiomètre à plusieurs tours. Deux relais offrent un circuit de bypass lorsqu’il n’y a pas de tension d’alimentation.
L’alimentation (DC 12 – 15 V) peut être fournie par un bloc d’alimentation externe ou par la « Bias-Tee-Box » via un câble coaxial.
Cet article est également disponible en kit (tous les composants nécessaires, platine, boîtier).
Le préamplificateur a été conçu pour des antennes de réception (c.-à-d. : aucun mode d’émission autorisé !). Il peut être utilisé comme amplificateur tampon ou amplificateur pilote.
La classe de protection IP56 permet une utilisation à l’extérieur.
| Product Name | RXA Box |
|---|---|
| Amplification (dB) | 18 |
| Impedance (Ω) | 50 Ω, 75 Ω |
| Bandes supportées | 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m |
| Courant absorbé (A) | 0.180 |
| Voltage d’alimentation [V] | 12 – 15 V |
| Couleur | Blanc |
| Marque | qro.cz |
| Gamme de fréquences | 0.1 – 30 MHz |
| Connecteur A | Prise PL |
| Connecteur B | Prise PL |
| Dimensions | 100 x 100 |
