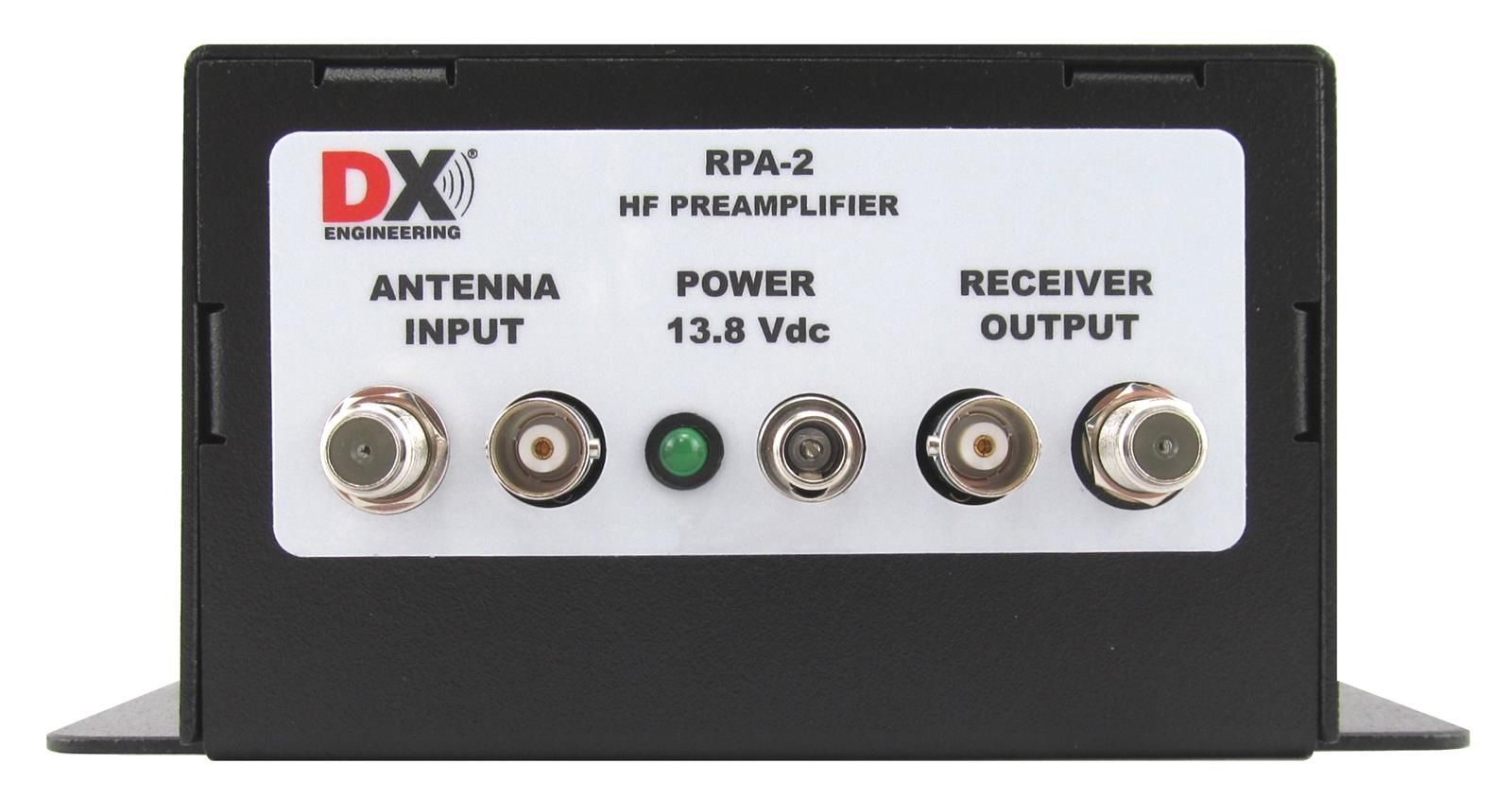

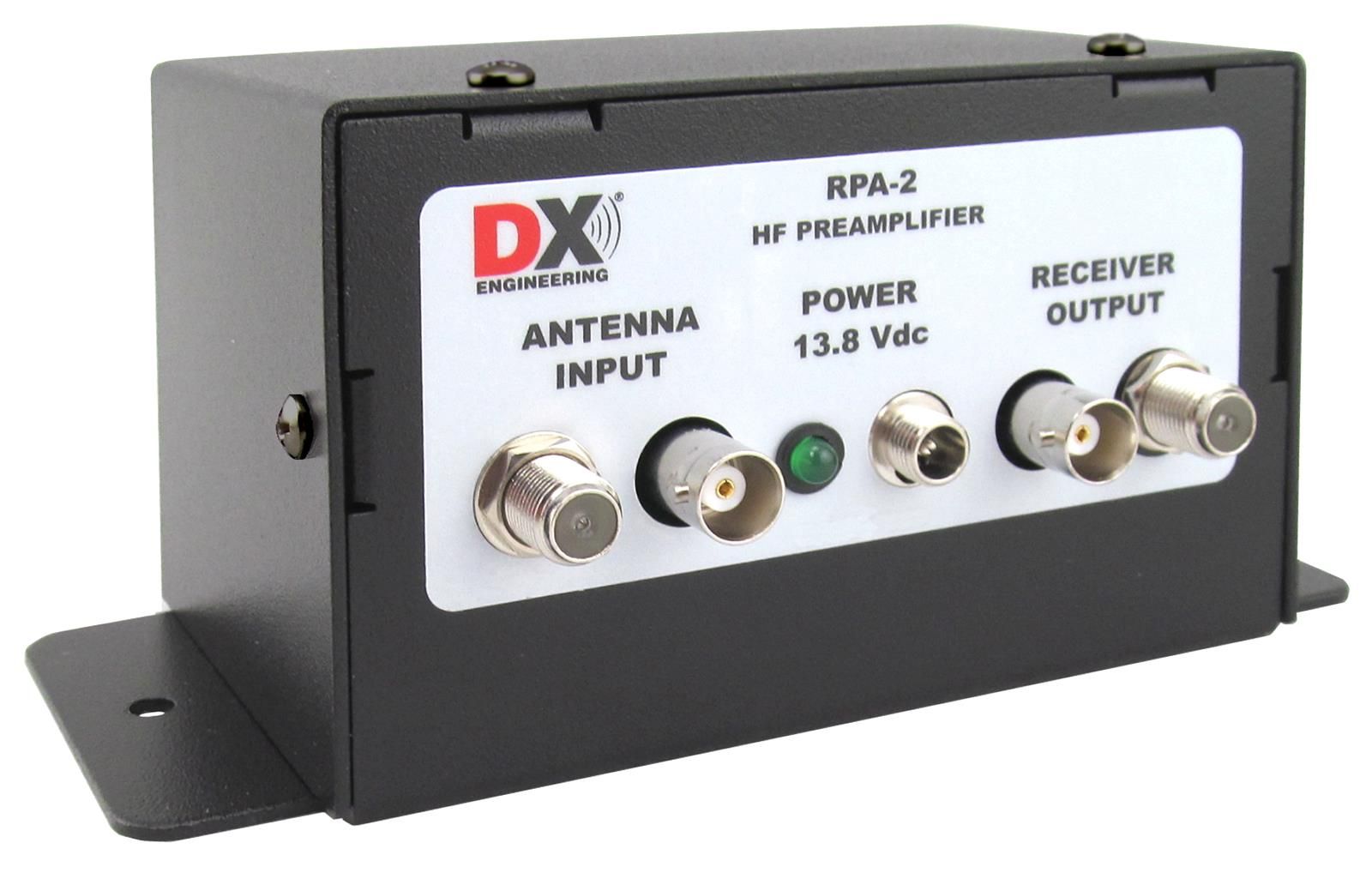

Préamplificateur RX modulaire RPA-2

Le RPA-2 est un préamplificateur de réception modulaire à faible bruit pour les ondes moyennes et courtes. Ce préamplificateur permet d’entendre les signaux les plus faibles sans augmenter inutilement le bruit. Il est utilisé pour tout type d’antenne de réception, qu’il s’agisse d’antennes à fil long, de boissons, de boucles, de dipôles à large bande et bien d’autres encore.

Le RPA-2 amplifie le signal reçu d’environ 16 dB, dans la gamme de fréquences allant de 300 kHz à 35 MHz. Un amplificateur spécial « push/pull » est utilisé, qui offre une gamme dynamique supérieure et une très bonne valeur IMD3. En même temps, une distorsion supplémentaire du signal reçu est évitée.

Un module optionnel supplémentaire peut être installé dans le préamplificateur de réception RPA-2. Deux modules sont disponibles : le module Receiver Guard 5000HD, qui protège l’entrée contre les surtensions, et un transformateur et un convertisseur d’impédance de 75 à 50 Ohm.
Le module Receiver Guard est utile pour les transmissions à courte distance à partir d’un même endroit. De cette façon, l’entrée du récepteur est protégée contre les surtensions, même s’il y a un orage à proximité. Le module transformateur de 75 à 50 Ohm permet d’utiliser des câbles de 75 Ohm à faible coût et à faible atténuation pour les antennes du récepteur, qui sont souvent installées à grande distance.

Le préamplificateur RPA-2 fonctionne avec 12 à 18 V DC. Il convient de choisir une tension d’alimentation de qualité et aussi propre que possible, de préférence à partir d’une alimentation à régulation linéaire. Les habituelles alimentations à découpage bon marché annulent rapidement bon nombre des avantages du préamplificateur, comme son faible bruit. La tension est fournie soit par un connecteur séparé (inclus dans la livraison), soit par le câble coaxial. Les connecteurs BNC et F sont délibérément choisis pour éviter toute confusion avec les signaux d’émission (généralement sur les connecteurs PL ou N). Le RPA-2 est fourni dans un boîtier métallique solide avec des languettes à vis. Un préamplificateur comparable est disponible sous forme de module enfichable pour le NCC-2.

Gamme de fréquences : 0,3 – 35 MHz
Gain : typ. 16 dB
Figure de bruit : 3,5 dB
Gamme dynamique : >= 110 dB (500 kHz BW)
Connexion : BNC + F
Tension : 12 – 18 VDC
Courant : 140 mA
