qro.cz Déconnecteur d’antenne RX avec limiteur RF

Protéger votre récepteur – Antenna Safe Disconnect

L’Antenna Safe Disconnect de QRO.cz protège votre récepteur contre les dommages causés par les surtensions et les décharges électrostatiques. Ce petit appareil déconnecte l’antenne RX du récepteur lorsqu’aucune tension continue n’est présente et dissipe les surtensions par une vis de mise à la terre qui doit être connectée à une bonne mise à la terre. Il fonctionne dans une plage de fréquences allant de 0,1 MHz à 30 MHz et dispose d’un limiteur RF qui limite le signal à +13 dBm typique afin de protéger le récepteur.

Fonctionnement

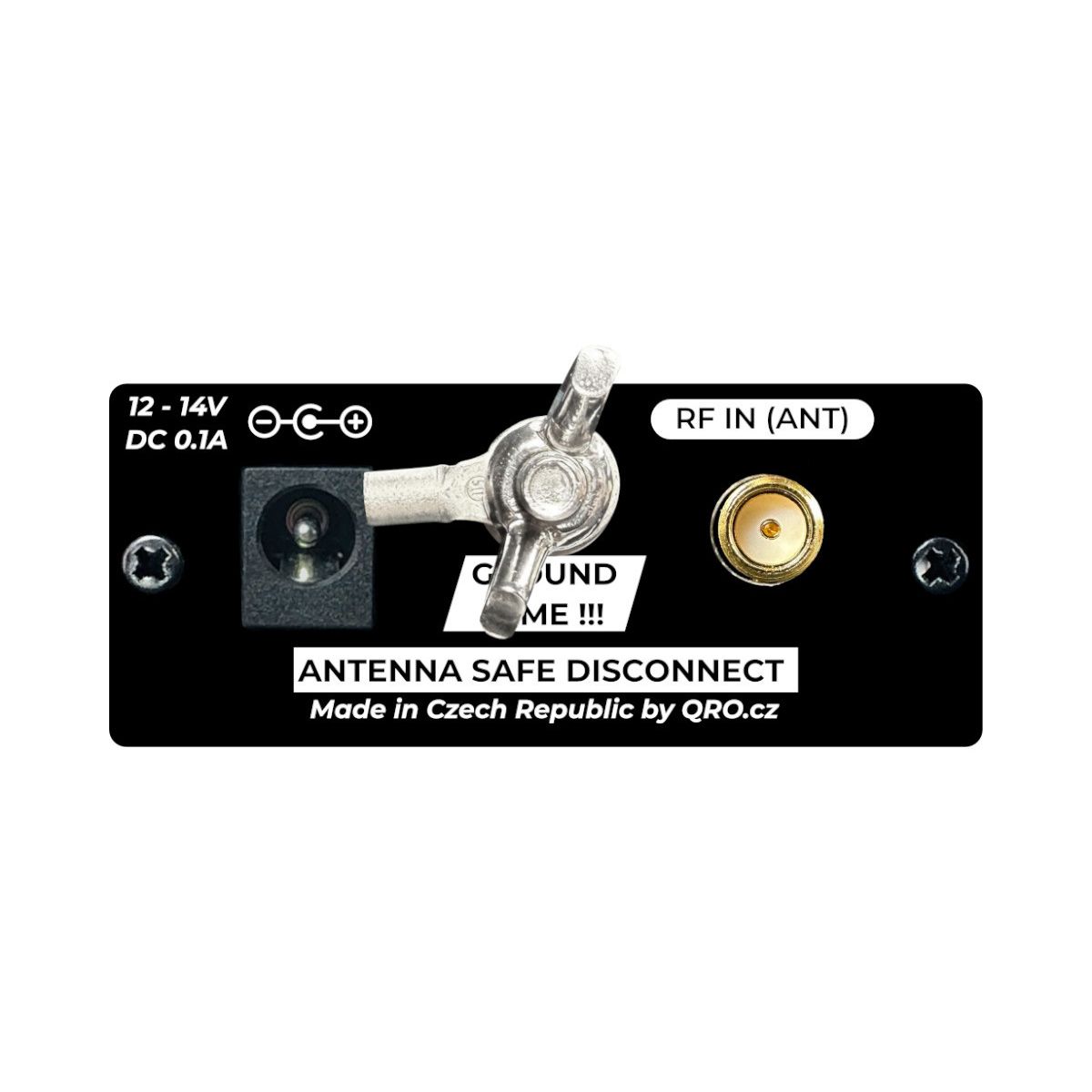

L’Antenna Safe Disconnect est installé entre le récepteur et l’antenne RX. Lorsque la tension continue (12-14 V, typ. 50 mA) est appliquée, l’appareil est actif, connecte l’antenne au récepteur et protège à l’aide d’un limiteur RF. Lorsque la tension est coupée, un petit relais déconnecte la ligne RF, isole le signal (isolation > 40 dB à 10 MHz) et évacue les surtensions via la vis de mise à la terre.

Utilisation

Cet appareil est idéal pour protéger les récepteurs dans les installations RX. Il déconnecte l’antenne RX sans tension continue, limite le signal RF et protège contre l’énergie électrostatique. Il n’est pas conçu pour l’émission et nécessite une bonne mise à la terre pour assurer sa fonction de protection.

Caractéristiques techniques et fonctionnalités

• Large bande : fonctionne de 0,1 MHz à 30 MHz

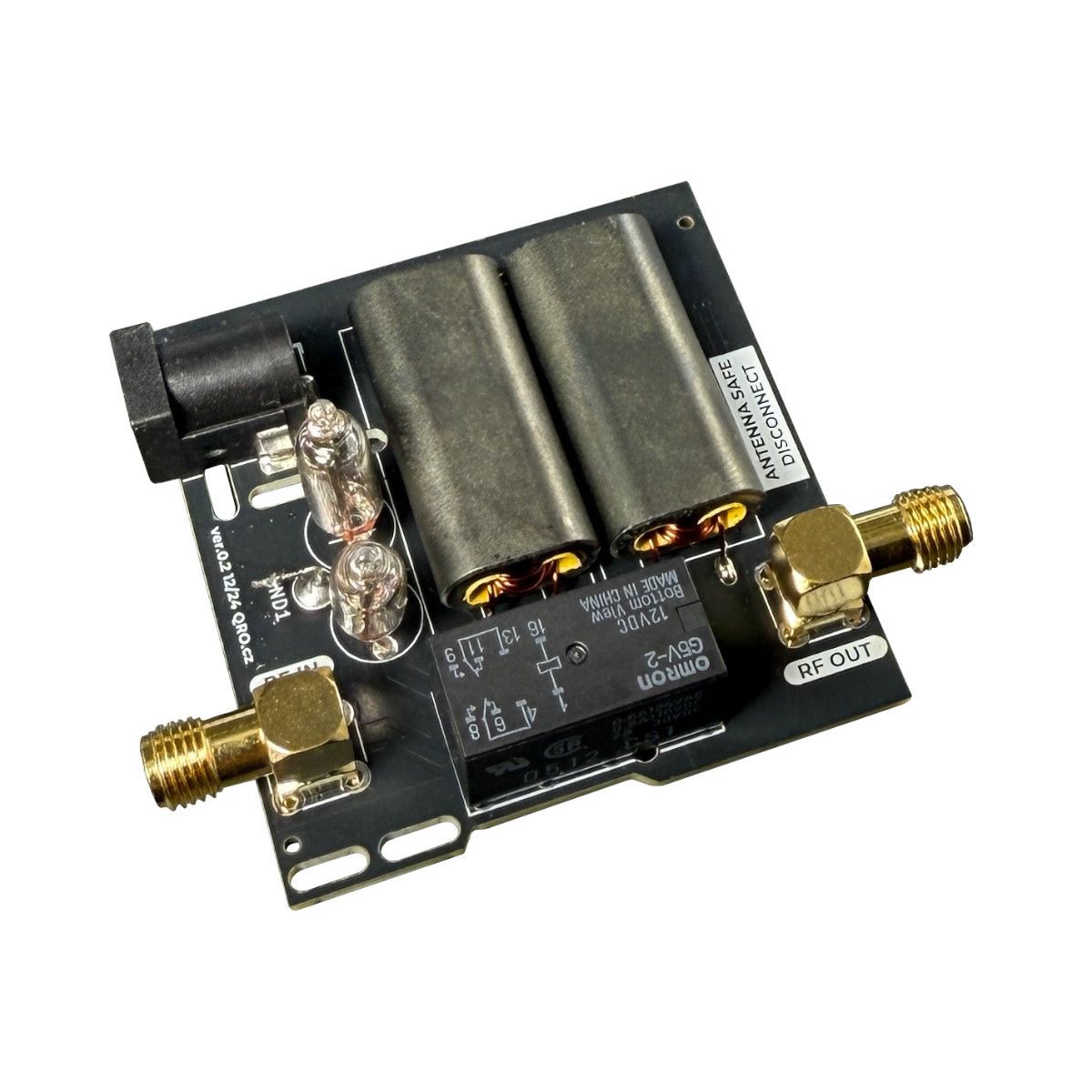

• Séparation des relais : un petit relais sépare la ligne RF sans tension continue

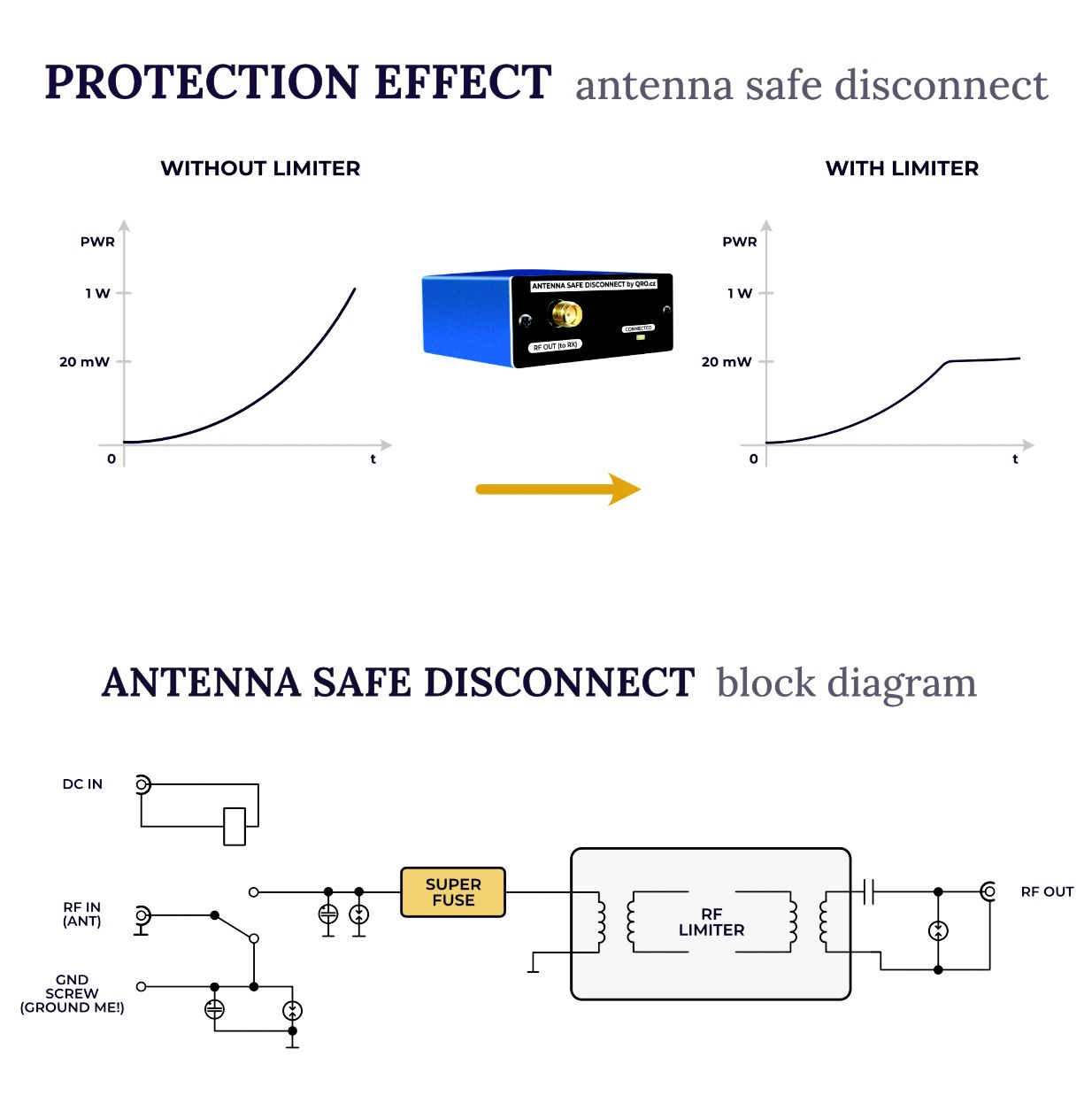

• Limitation RF : limite le signal à +13 dBm typique pour protéger le récepteur
• Mécanismes de protection : protection contre les hautes tensions et les courants (90 V, 100 mA), parafoudre 75 V sur RF et mise à la terre
• Activation : active en présence d’une tension continue (12-14 V, typ. 50 mA)

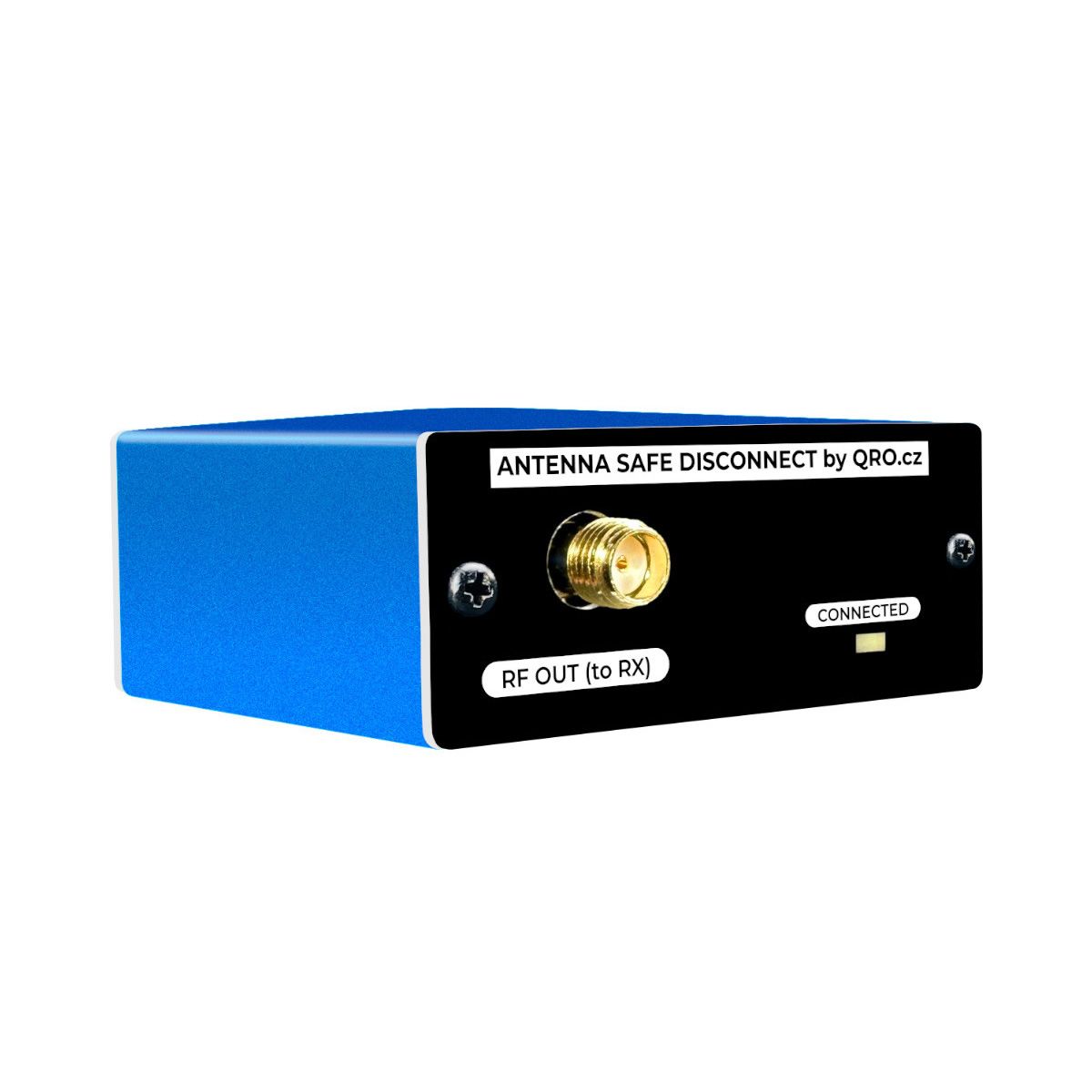

• Affichage d’état : la LED indique le fonctionnement actif
• Isolation : > 40 dB @ 10 MHz, isolation des contacts 1500 V
• Perte d’insertion : inférieure à 1,6 dB @ 14 MHz
• Adaptation d’impédance : S11, ROS > 23 dB, 1:1,15

L’antenne Safe Disconnect de QRO.cz offre une protection fiable pour votre récepteur – un accessoire indispensable pour des configurations RX sûres.
