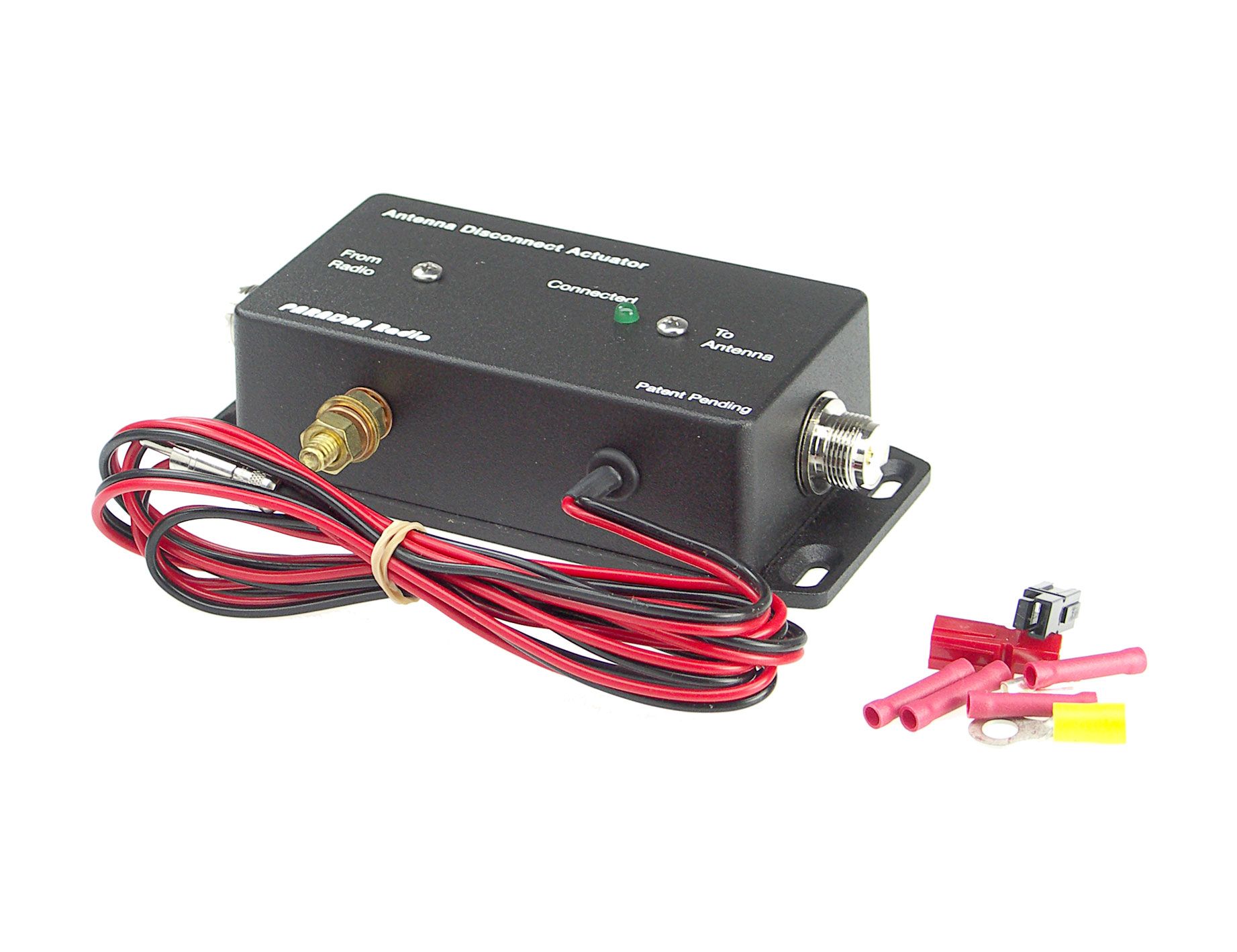

Antenna Disconnect’, fabriqué par Paradan (USA), est un relais de sécurité pour les câbles d’antenne coaxiaux. Dès que la station est mise hors tension, l’antenne est complètement isolée de la radio. Plus besoin de dévisser les connecteurs coaxiaux lorsqu’un orage survient.
Il s’agit d’une caractéristique essentielle, en particulier pour les stations fonctionnant à distance, qui peut sauver l’ensemble de la station de radio.
La déconnexion d’antenne coupe non seulement le conducteur central de la ligne coaxiale, mais aussi le blindage extérieur. Le côté antenne du relais est connecté en permanence à une protection contre les surtensions, qui coupe les surtensions en permanence, même en fonctionnement. Le relais est activé à partir d’une sortie de puissance auxiliaire commutée de la radio. Dès que l’émetteur-récepteur est allumé, l’antenne est connectée à la radio. Ou, si une telle sortie auxiliaire n’est pas disponible, le relais utilise la même alimentation que la radio. Dès que l’alimentation du commnon est coupée, toute la station est mise hors tension et l’antenne est déconnectée.
La perte d’insertion du relais de déconnexion d’antenne est de seulement 0,05 dB à 29 MHz. Même sur 54 MHz, il n’est que de 0.4 dB. La puissance nominale maximale est de 1500 W. Une LED verte indique l’état de fonctionnement du relais. La tension de commutation est fournie par un câble DC à deux fils avec un connecteur Cinch. Gamme de fréquence 1.8 jusque à 54 MHz.
| Product Name | Paradan Sicherheits-Antennenrelais f. Koaxkabel |
|---|---|
| Courant absorbé (A) | 0.060 |
| Voltage d’alimentation [V] | 12 – 14 V |
| Nombre de positions | 1:1 |
| Marque | Paradan |
| Poids | 390 g |
| Possibilité de contrôle à distance (Remote) | Oui |
| Resistant aux intemperies | Non |
| Puissance maxi [W] | 1500 W |
| Connecteur A | Prise PL |
| Connecteur B | Prise PL |
| Connecteur | 2x PL femelle |
| Dimensions | 200 x 120 x 70 mm |
