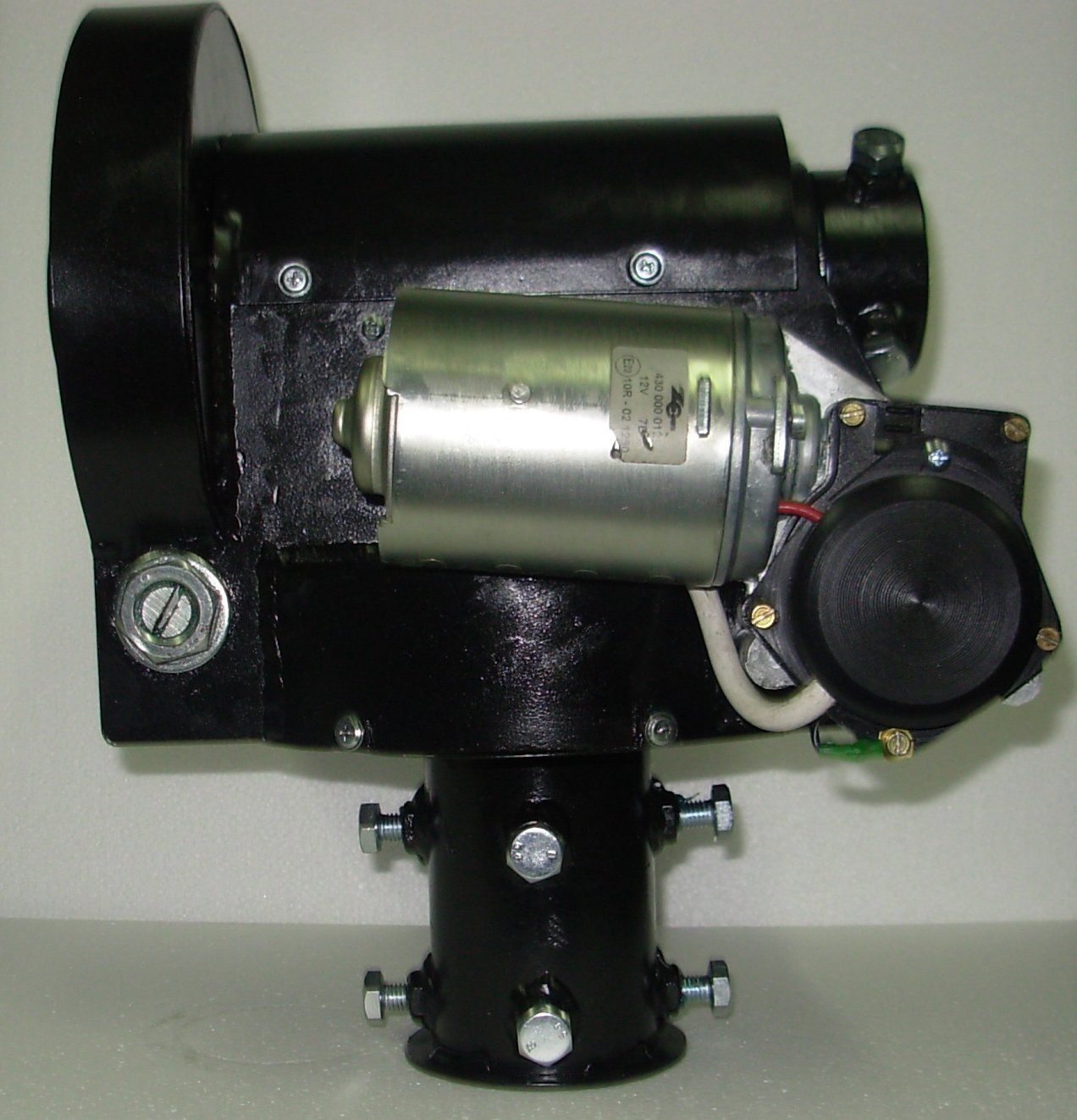

Le rotateur RAS est un rotateur extra fort pour les grandes antennes satellites et est livré complet avec une unité de contrôle électronique.
Le rotateur est conçu pour un montage tube à tube ou sur une plaque d’adaptation en option pour un montage conventionnel sur tour. Il peut également être monté à l’extérieur de la tour sur le mât ou utilisé dans une configuration de montage latéral.
Il est équipé d’un contrôleur numérique avec des affichages séparés pour l’azimut et l’élévation.
|
Couple de rotation [Nm]: |
158 – 366 |
|
Couple de freinage [Nm]: |
1582 |
|
Système de freinage: |
Engrenages à double vis sans fin |
|
Charge maximale (poids) [kg]: |
250 |
|
Durée de rotation [sec]: |
120 – 60 |
|
Précision [°]: |
1 |
|
Angle de rotation en azimut [°]: |
360 |
|
Angle de rotation en élévation [°]: |
180 |
|
Poids [kg]: |
13 |
|
Capteur de position: |
Reed-Kontakt |
|
Diamètre max. du tube inférieur [mm]: |
66 |
|
Diamètre max. du tube d’élévation [mm]: |
50 |
| Product Name | RAS |
|---|---|
| Temperature Range | -20°C – +50°C |
| Marque | Spid |
| Type de rotor | azimutal-élévation |
| Vitesse de rotation (360°) | 90 sek (12 V); 45 sek (24 V) |
| Angle de rotation (°) | 720° (Azimuth); 180° (Elevation) |
| Capacité de charge [kg] | 249 kg |
| Diamètre du tube rotatif | 50 |
| Poids | 19 kg |
