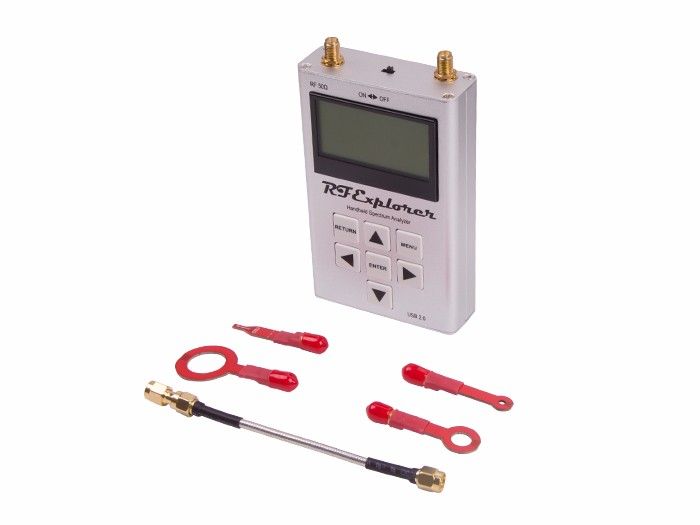

Le kit d’antennes en champ procheRF Explorer est un ensemble de 4 antennes haute performance conçues pour lestâches de diagnostic RF les plus exigeantes.
Les trois antennes magnétiquesH-Loop sont très sensibles, compactes et faciles à utiliser pour tout type desource de rayonnement. À mesure que le diamètre de l’antenne diminue, larésolution spatiale augmente, mais au prix d’une certaine perte de sensibilité.Vous devrez choisir la RFEAH-25 pour obtenir la meilleure sensibilité, tandisque la RFEAH-5 fonctionne mieux pour les travaux très sélectifs et étroits. LaRFEAH-15 offre un bon compromis intermédiaire.
L’antenne de champ électriqueRFEAE-10 offre une résolution spatiale remarquable pour identifier avecprécision le composant exact de la carte PCB qui cause un problème, même s’ilest très petit.
Le design à faibles pertes de cesantennes leur confère au moins 10 dB de sensibilité supplémentaire par rapportà d’autres antennes de champ proche disponibles sur le marché, et ce, à un coûtbien inférieur. Par rapport à d’autres antennes en champ proche, les antennes RFExplorer sont plus petites et légères, ce qui les rend idéales lorsque l’espaceest limité sur un circuit imprimé (PCB).
Un câble RF semi-rigide de hautequalité est inclus avec l’antenne ; ce câble sert de support à l’antenne.L’avantage majeur de cette approche est que vous pouvez modeler le câble commevous le souhaitez pour positionner l’antenne exactement là où vous en avezbesoin, dans la plupart des cas sans avoir à la tenir à la main.
Le câble RF est associé à unadaptateur SMA Push-On rapide et facile à utiliser, ce qui permet de connecteret de déconnecter facilement les différents modèles d’antennes en fonction desbesoins de la tâche. Pas besoin de manipuler des écrous SMA, il suffit debrancher et de jouer avec les antennes.
Caractéristiques:
– Antennes en champ proche robusteset économiques, calibrées (3x H-Loop et 1x E-Field).
– Peut fonctionner avecl’analyseur de spectre RF Explorer, un générateur de signal, ou d’autresinstruments et dispositifs HF.
– Facile à utiliser, fiable pourtrouver les sources d’interférence avec des précisions et résolutions élevées.
– Peut être utilisé pour détecterdes pannes cachées et des sources de transmission avec une résolution spatialeremarquable.
– Possibilité de générer desinterférences avec le générateur de signaux et de confirmer la sensibilité descircuits RF
– Possibilité d’effectuer destests de conformité pré-EMC
– Comprend un câble coaxialsemi-rigide avec un connecteur SMA Push-ON pour faciliter l’utilisation et lechangement de l’antenne.

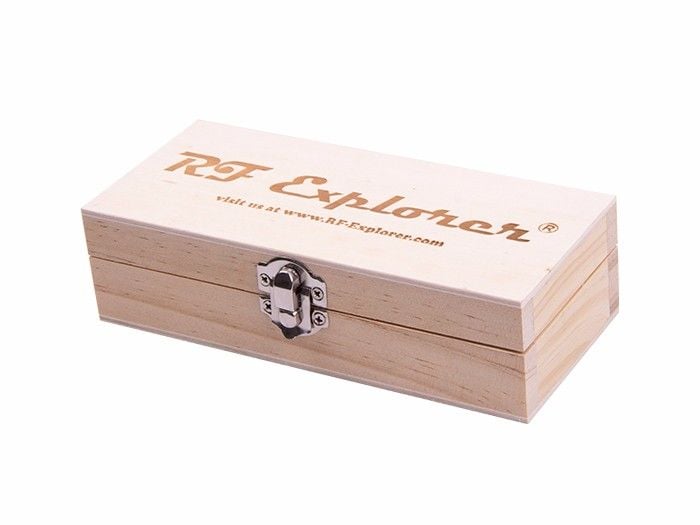

– Protégé par un coffret en bois fabriquésur mesure et doté d’une mousse de protection de qualité à l’intérieur
– Câble HF haute fréquence SMAmâle-mâle inclus
– Adaptateur SMA Push-On inclus
– Conforme à la directive RoHS
