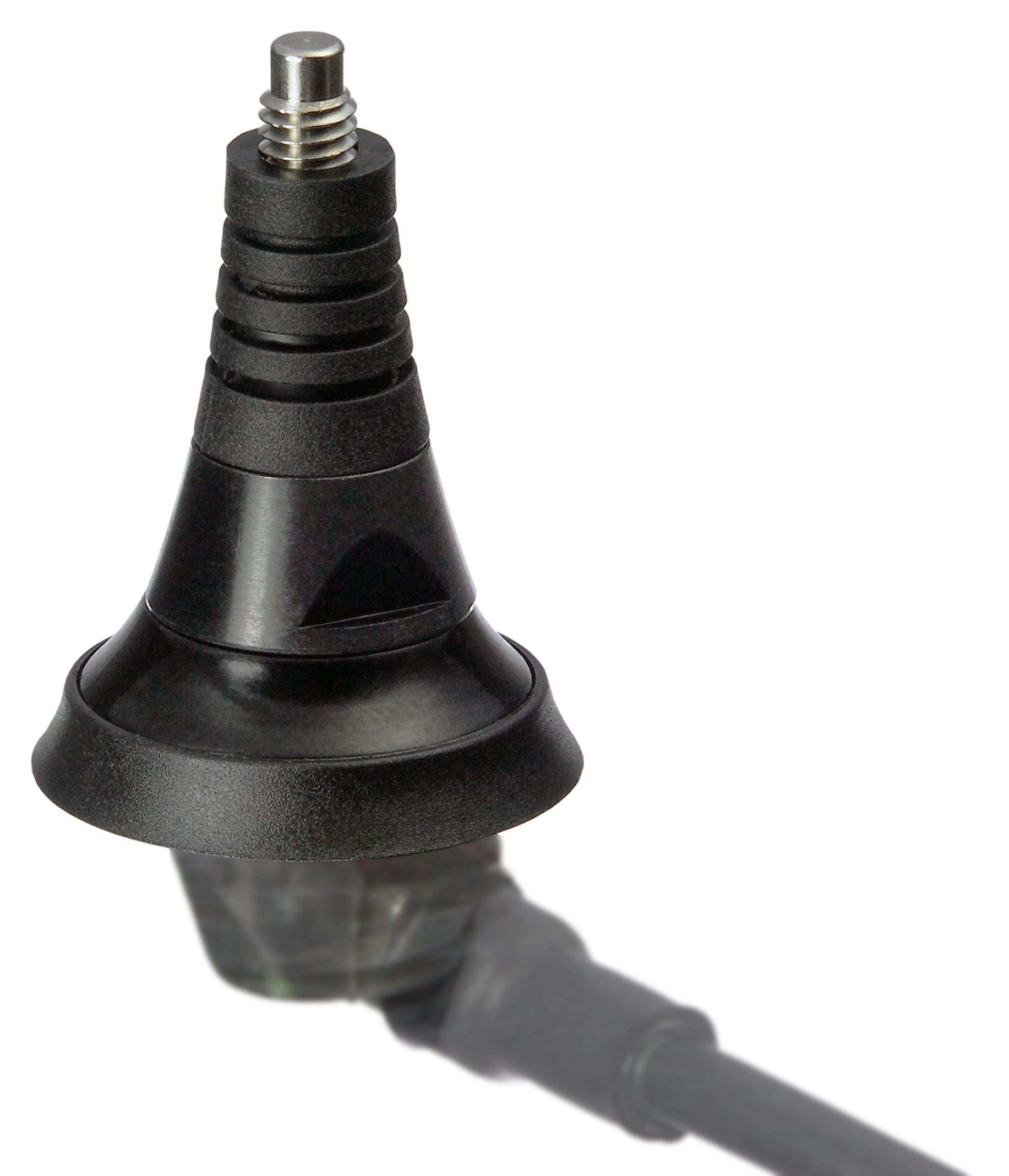

Les bases d’antenne de Smarteq sont conçues pour être montées sur le toit des véhicules. Le raccordement au radiateur est un filetage M6. Les socles sont livrés en pièces détachées et doivent être assemblés avant d’être utilisés. Le montage se fait de l’intérieur par un trou, si le montage est effectué correctement, l’installation est étanche. Le diamètre de trou requis dans le boîtier est de 14 à 19 mm Ø, voir le tableau ci-dessous. Tous les socles Smarteq sont teintés en noir, résistants aux intempéries et aux UV.
L’inclinaison du socle 1123 peut être ajustée jusqu’à 30° par rapport au sens de montage en pliant légèrement la partie supérieure du socle. Pour le socle 128, l’inclinaison est réglée de 0 à 90° à l’aide d’une rondelle inclinée qui est bloquée par une vis. Les socles sont livrés avec ou sans câble. Le modèle Base 1123 sans câble a un connecteur FME, le modèle Base 128 nécessite un connecteur Smarteq spécial ‘45886+’ (référence WiMo 62106.02).
| Product Name | Base 1123 |
|---|---|
| Marque | Smarteq |
| Mode de montage | Through hole |
| Connecteur B | Ouvert |
| Connecteur | 5m de câble RG-58, sortie de câble latérale, autre extrémité ouverte |
