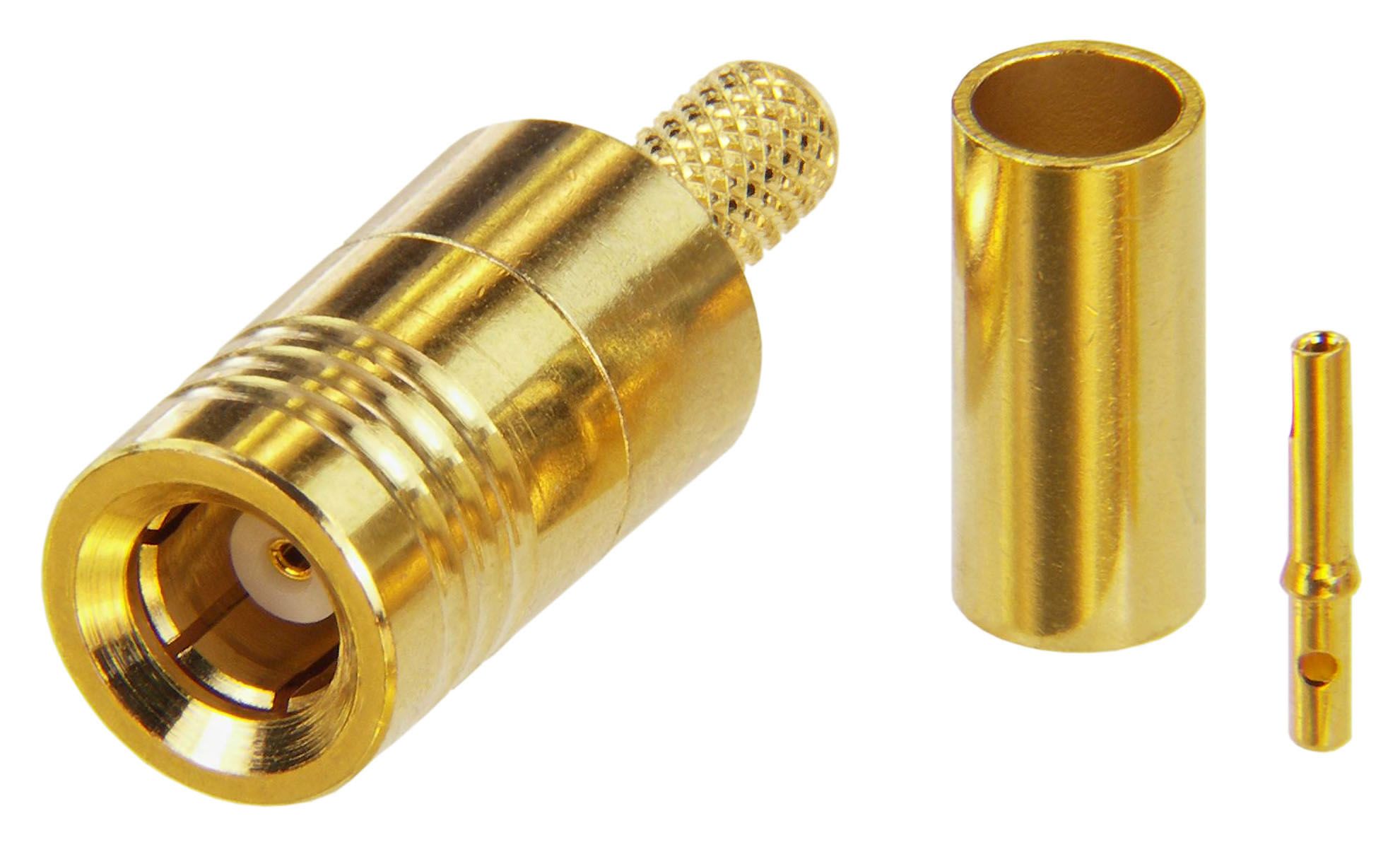

Les connecteurs de type SMB sont la plupart du temps utilisés pour les connexions internes aux équipements, mais vous pouvez parfois en trouver sur des cartes PCMCIA. Les connecteurs SMB sont utilisables jusqu’à plusieurs GHz, il sont proposés entièrement plaqués-or (âme et gaine).
La majorité de ces connecteurs sont à sertir, ceci implique qu’ils ne sont pas soudés et doivent être montés avec une pince à sertir spécifique. Le conducteur central est néanmois soudé la plupart du temps. Nous proposons naturellement les outils adaptés, voir ici Pinces.
Si vous souhaitez sertir vous-mêmes ces connecteurs, il vous faut connaitre les dimensions précises à couper (gaine, longueur de la tresse, longueur de l’isolant central).
| Product Name | 42750 |
|---|---|
| Marque | WiMo |
| pour câble | RG-174, RG-316 |
| Sans soudure | Non |
| Type de montage | Assemblage par sertissage |
| Angular | Non |
| Impedance (Ω) | 50 Ohm |
| Connecteur A | Fiche SMB |
