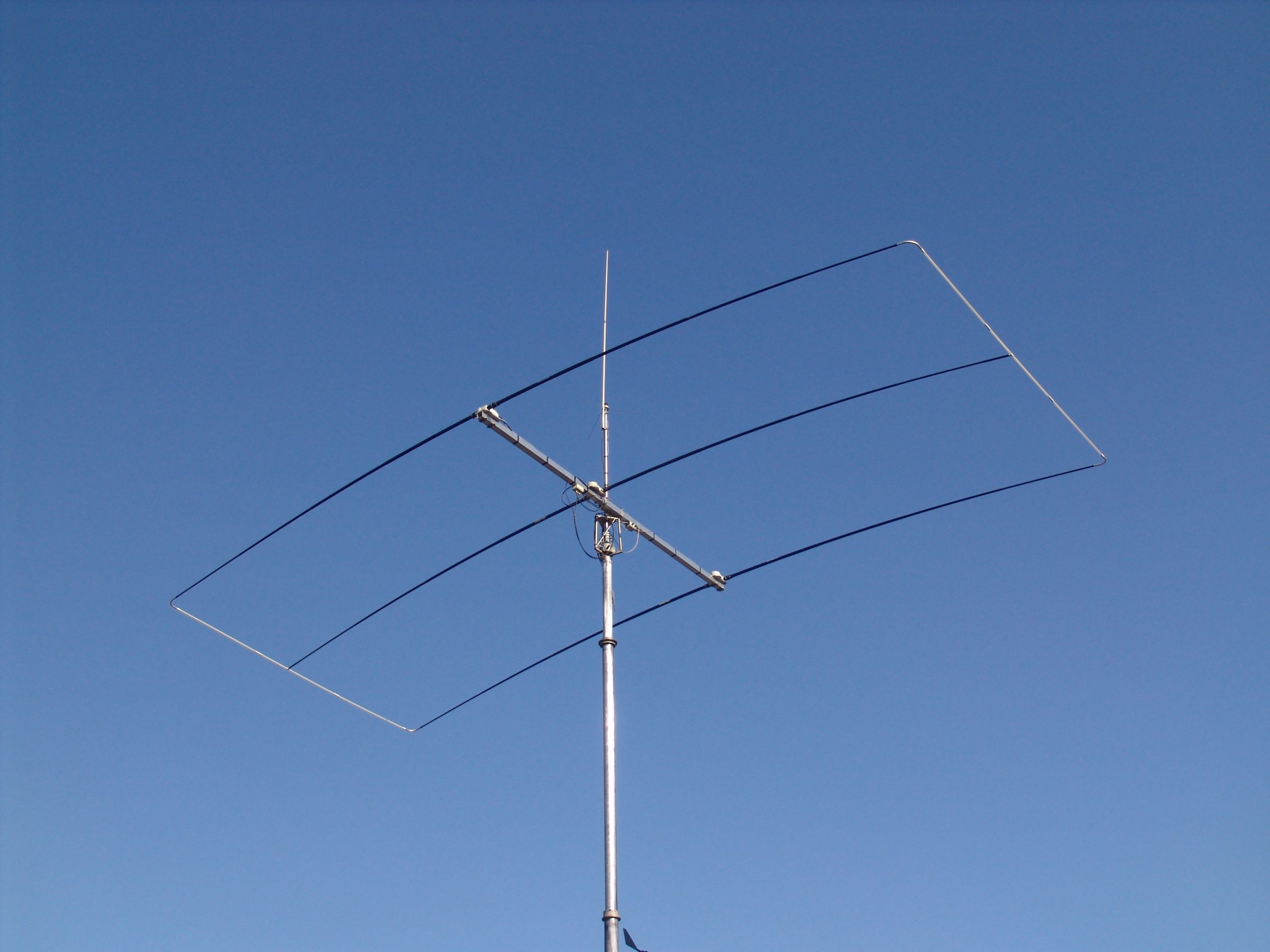

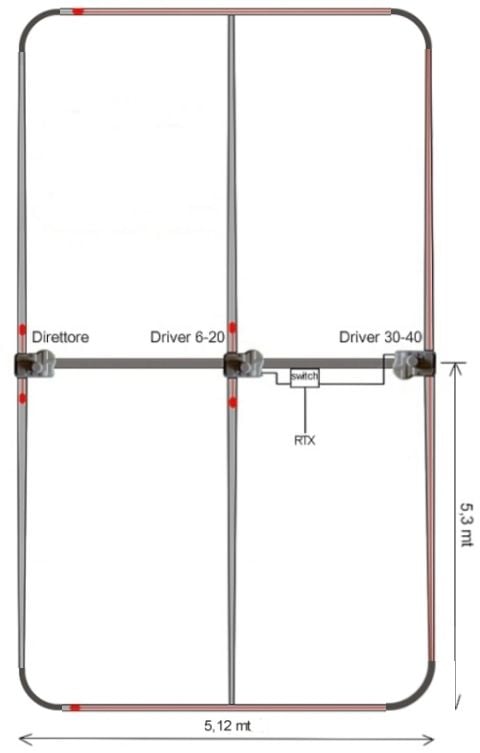

L’antenne UltraBeam UB-50 est un modèle spécial, compact, qui couvre de 40 à 6m. Elle fonctionne comme une yagi 3 élément fullsize de 20 à 6m. Pour la bande des 30 m les deux éléments avant sont complètement rétractés, l’élément arrière fonctionne alors en dipôle rotatif. Le ruban CuBe est plié à 90° aux extrémités, parallèlement au boom, pour atteindre la longueur nécessaire. Il en résulte un ROS minimal et une efficacité comparable à celle d’un dipôle normal. Le rayon de rotation est de 5.6 m seulement ! Les plaques de support des élément sont renforcées pour supporter le poids additionnel des tubes d’extrémité.
Le modèle UB-50 peut être équipé d’un élément passif sur 6m, ref 1220.63. En configuration beam 3 éléments (sans l’option 6m), l’antenne UB-50 présente un gain d’environ 6 dB sur 6m, et un ratio avant/arrière de 18 dB. Avec l’élément passif optionnel sur 6m, le gain atteind 8.2 dB, et le ratio avant/arrière environ 20dB.
| Product Name | UB-50 |
|---|---|
| Rapport avant/arriere 14 MHz (dB) | 25 |
| Rapport avant/arriere 21 MHz (dB) | 27 |
| Rapport avant/arriere 28 MHz (dB) | 30 |
| Max. Element Length | 11 m |
| Mono-/Multiband | multibande |
| Number of active Elements 7 MHz | 1.0000 |
| Number of active Elements 50 MHz | 3.0000 |
| Number of active Elements 28 MHz | 3.0000 |
| Number of active Elements 24 MHz | 3.0000 |
| Number of active Elements 21 MHz | 3.0000 |
| Number of active Elements 18 MHz | 3.0000 |
| Number of active Elements 14 MHz | 3.0000 |
| Number of active Elements 10 MHz | 1.0000 |
| Mode bidirectionnel | Oui, à 20, 17, 15, 12, 10m |
| Inverser la direction à 180° | Oui, à 20, 17, 15, 12, 10m |
| Marque | Ultrabeam |
| Bandes supportées | 40m, 20m, 17m, 15m, 12m, 10m, 6m |
| Poids | 27.1 kg |
| Longuer boom [cm] | 530 cm |
| Rapport avant/arrière [dB] | 20m: 25; 15m: 27; 10m: 30 |
| Puissance maxi [W] | 3500 W |
| Polarisation | Horizontal |
| Rotation Radius [m] | 6 |
| Diamètre de flèche (boom) | 60 x 60 |
| Haubanage | Non |
| Type d’antenne | Antenne directionelle |
| Conception de l’antenne | Yagi |
| Diamètre maxi. du mât [mm] | 50 |
| Gain [dBi] (en espace libre) | 40m: 2.1; 30m: 8.2; 20m: 8.2 |
| Gain 7 MHz [dBi] | 2.1 |
| Gain 10 MHz [dBi] | 8.2 |
| Gain 14 MHz [dBi] | 8.2 |
