Vertical Array DX-AGU (40)/80/160m, Switch

Antenne verticale DX pour les bandes basses 160 et 80 m, également disponible avec couverture de la bande 40m.

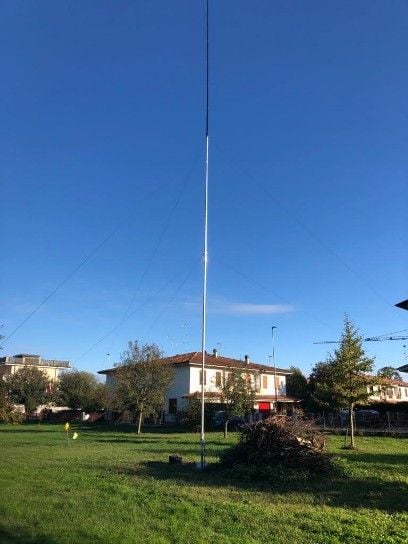

La hauteur totale imposante de l’antenne est de 22m, dont les 12 mètres inférieurs sont en tube d’aluminium robuste, pour les 10 mètres restants jusqu’au sommet un tube léger en GRP est utilisé. Ce mélange de matériaux offre une meilleure résistance au vent, un assemblage plus facile et un poids plus faible de l’ensemble de la structure. Cela permet d’alléger la structure et permet une installation plus facile et plus sûre et une plus grande résistance au vent.

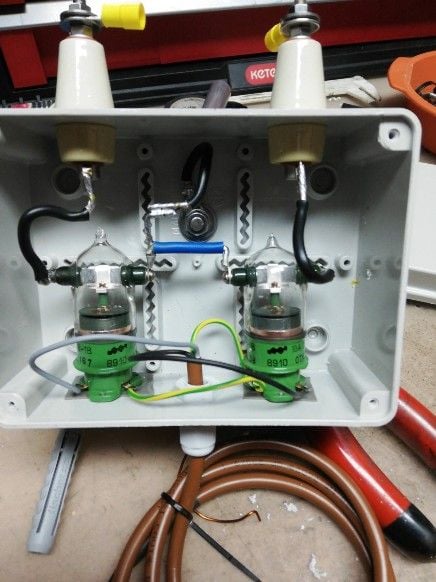

Le réglage de la fréquence de résonance de l’antenne s’effectue au moyen de commutateurs de relais sous vide de haute qualité. L’utilisation d’un contact dans un environnement sous vide a pour but d’augmenter la durée de vie du relais, car l’absence d’oxygène empêche la corrosion du contact et la formation d’oxydes et de matériaux organiques qui pourraient augmenter la résistance du circuit. Le DX-AGU peut alors être utilisé en CW et SSB, ainsi qu’en modes numériques.
L’antenne dispose également d’une base pliable, ce qui permet de la retourner facilement pour la maintenance.

Les antennes Super Vertical diffèrent des antennes similaires disponibles sur le marché de plusieurs façons

Toutes les pièces sont en acier inoxydable, y compris les colliers de serrage qui fixent la bobine, et les tubes télescopiques sont montés avec des brides en acier inoxydable.

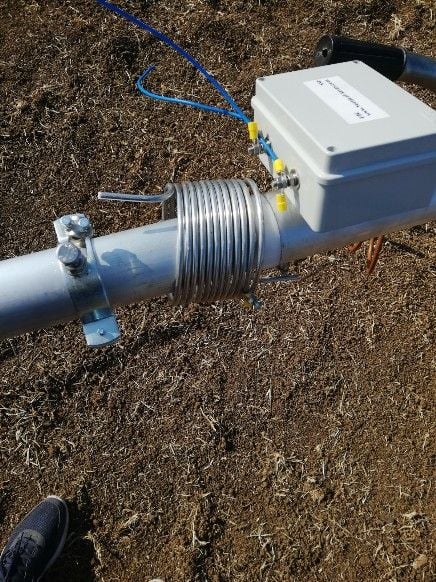

Les condensateurs utilisés dans les circuits LC sont de taille généreuse et peuvent accueillir jusqu’à 5 kW de puissance. Les bobines, contrairement à l’habitude, sont fabriquées en tube d’aluminium (et non en fil d’aluminium). Il en résulte une parfaite étanchéité mécanique du circuit LC, un calibrage facile de l’antenne et une grande résistance mécanique aux contraintes extérieures.

Le point d’alimentation a été conçu pour une dissipation optimale de la chaleur, particulièrement importante pour les cycles de transmission plus longs, par exemple en mode numérique.

• Diamètre de l’élément de 75 à 12 mm
• Matériel entièrement en acier inoxydable
• Poids de 20 kg
