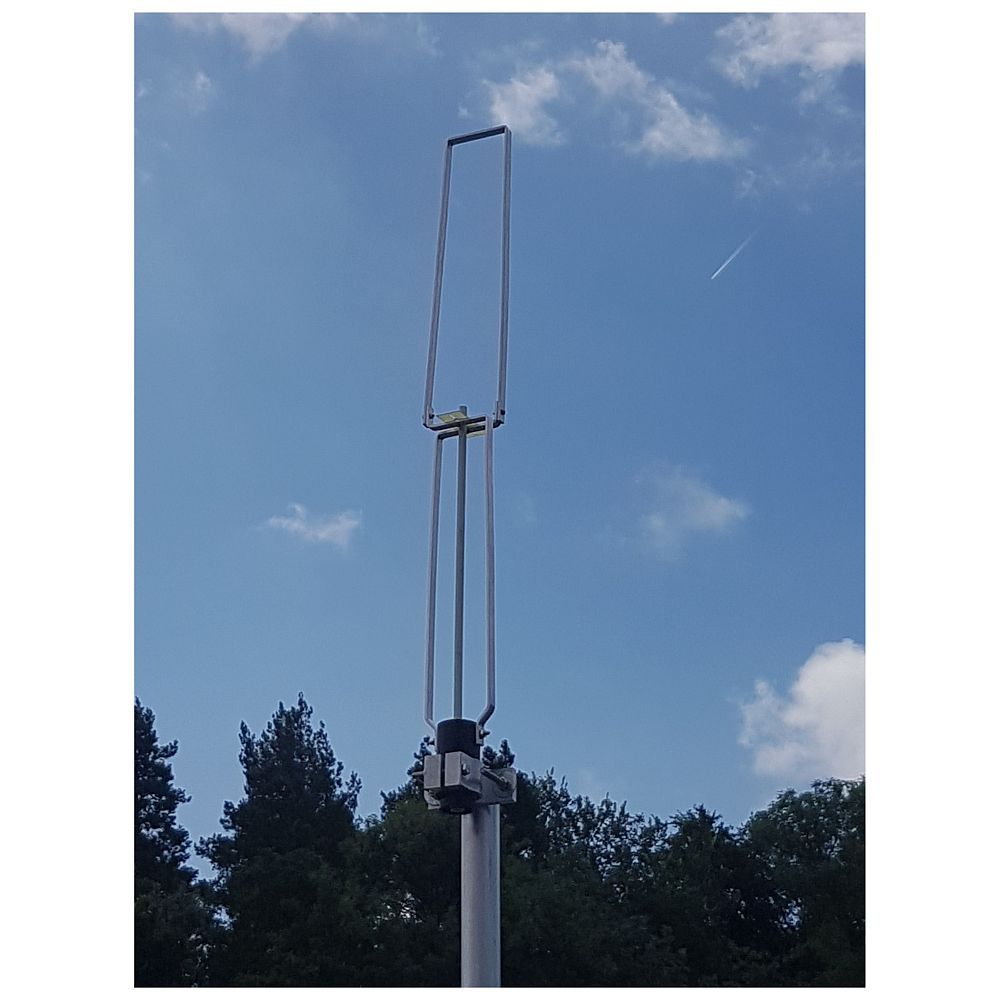

Ce nouveau type d’antenneressemble à une antenne verticale mais elle rayonne avec une polarisationhorizontale avec un gain élevé.
L’antenne a un rayonnementbidirectionnel avec un diagramme de rayonnement en forme de 8, tout comme undipôle horizontal. Le gain varie de 10 à 12 dBi, selon la hauteurd’installation au-dessus du sol, dans l’espace libre autour de 7 dBi. L’anglede rayonnement du rayonnement est très faible, environ 13° à 1 m au-dessus dusol, ou 7° à 3 m au-dessus du sol.
L’antenne mesure 80cm de hauteur et elle représente une surface qui nécessite une très faible empreinte au sol, cequi la rend idéale pour les conditions exiguës. Dans certains cas, cetteantenne peut être la seule option pour installer une antenne à polarisationhorizontale. L’antenne VGR ne nécessite aucun radian, le point d’alimentationest en bas, le connecteur est une fiche N-femelle. La puissance maximaleadmissible est de 250 W PEP SSB ou 100 W FM.
Les boucles sont en aluminiumrésistant à la corrosion et toutes les vis sont en acier inoxydable. L’antennea été conçue par le Prof. Dr.-Ing. Gerd JANZEN – DF6SJ.
L’antenne pèse 400 grammes, elle estlivrée complètement assemblée avec des colliers/étriers de mât.
| Product Name | VGR 70cm |
|---|---|
| Mono-/Multiband | Mono bande |
| Marque | WiMo |
| Bandes supportées | 70cm |
| Impedance [Ohm] | 50 |
| Poids | 400 g |
| Puissance maxi [W] | 100 W |
| Gamme de fréquences | 430-440 MHz |
| Polarisation | Horizontal |
| Type d’antenne | Antenne omnidirectionnelle |
| Conception de l’antenne | VHF/UHF Omni |
| Connecteur | Prise N |
| Gain [dBi] (en espace libre) | 10 |
| Gain 432 MHz [dBi] | 10 |
