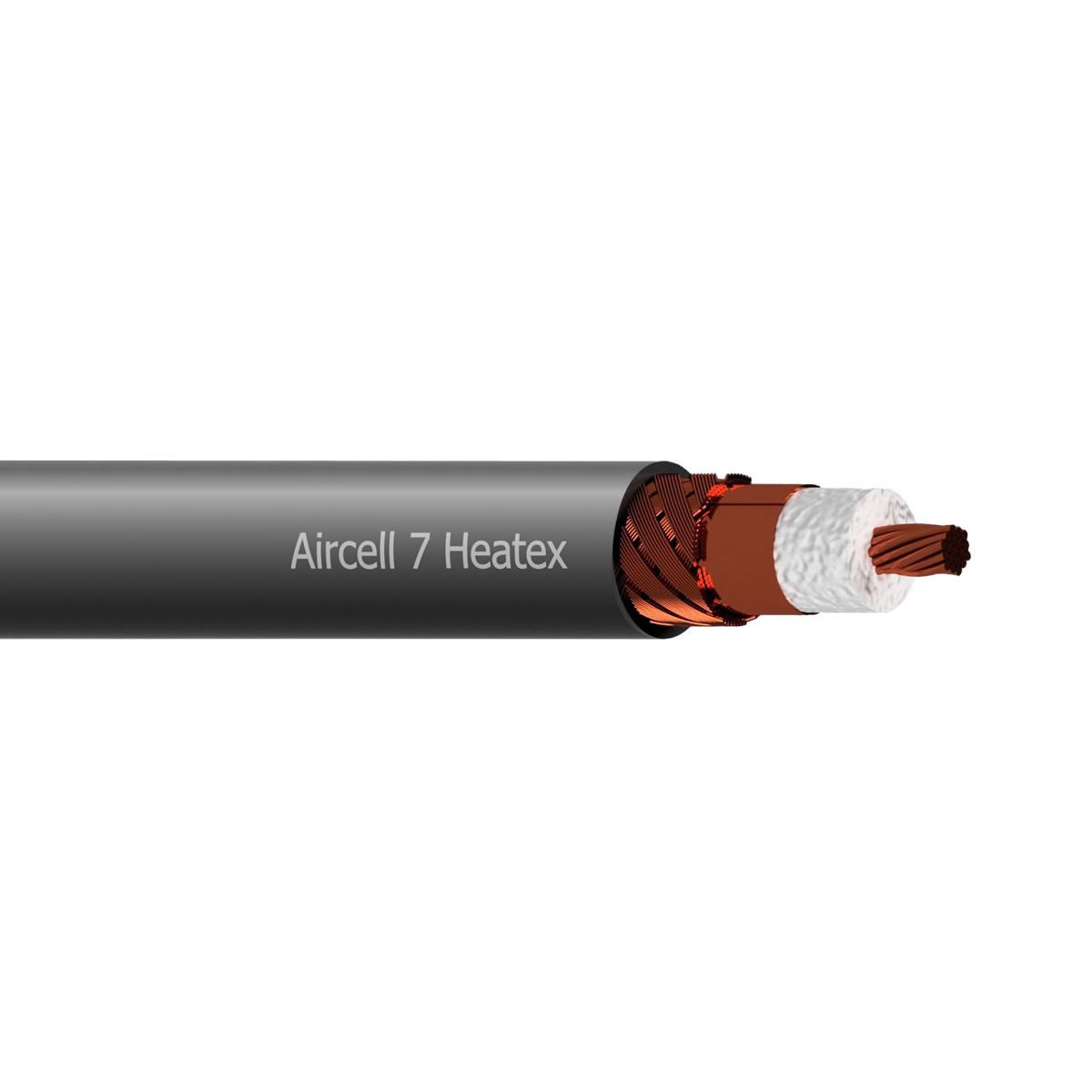

Aircell 7 Heatex est un câble coaxial très flexible de SSB Electronic pour la gamme de fréquences jusqu’à 6 GHz. L’atténuation très faible par rapport au diamètre et le petit rayon de courbure rendent son utilisation intéressante et recommandable pour de nombreuses applications dans la technique des hautes fréquences.
La faible atténuation d’Aircell 7 Heatex est obtenue grâce à un diélectrique PE-LLC à faibles pertes avec une teneur en gaz de plus de 70 %. Ce matériau est en outre résistant à l’humidité. Le conducteur interne, un toron de 19 fils en cuivre à faible teneur en oxygène, permet l’extraordinaire flexibilité du câble.
Pour obtenir une bonne atténuation de l’écran, le conducteur extérieur d’Aircell 7 Heatex est conçu en deux couches : une tresse de blindage en cuivre avec un taux de couverture de 85 % est appliquée sur une fine feuille de cuivre qui se chevauche. La gaine du câble est composée d’un copolymère sans halogène et ignifuge. Grâce à cette gaine Heatex, le câble dégage peu de fumée et est difficilement inflammable, il ne propage que peu le feu et ne produit pas de gaz corrosifs. En raison de sa classe de protection incendie Cca, Aircell 7 Heatex convient à la pose dans les bâtiments publics. Aircell 7 Heatex est certifié pour les applications ferroviaires à l’intérieur et à l’extérieur selon les exigences R15 et R16 de la norme EN 45545-2.
Aircell 7 Heatex est un câble coaxial moderne et très répandu pour de nombreuses applications : il est extrêmement flexible, à faible atténuation et résistant aux rayonnements parasites.
Atténuation sur 144 MHz : 7,22 dB/100 m.Impédance : 50 ohms
| Nom de produit | Câble coaxial Aircell-7 Heatex, difficilement inflammable |
|---|---|
| Type du câble | Aircell-7 Heatex |
| Marque | SSB Electronic |
| Atténuation 1296 MHz (dB) | 23.60 |
| Atténuation 432 MHz (dB) | 12.92 |
| Atténuation 144 MHz (dB) | 7.22 |
| Atténuation 5000 MHz (dB) | 54.19 |
| Atténuation 6000 MHz (dB) | 61.66 |
| Bend Radius (mm) | 4 x 7.3 = 29.2 mm |
| Velocity Factor | 0.85 |
| Puissance maxi @ 10 MHz | 2040 |
| Puissance maxi @ 1000 MHz | 191 |
| Puissance de crête | 2040 |
| Rayon de courbure minimum (répétée) | 8 x 7.3 = 58.4 mm |
| Structure du conducteur interne | Âme tordonnée (19 x 0.38 mm) |
| Diamètre conducteur interieure | 1.9 mm |
| Poids au mètre | 73 g |
| Diamètre du câble | 7.3 |
| Impedance (Ω) | 50 |
