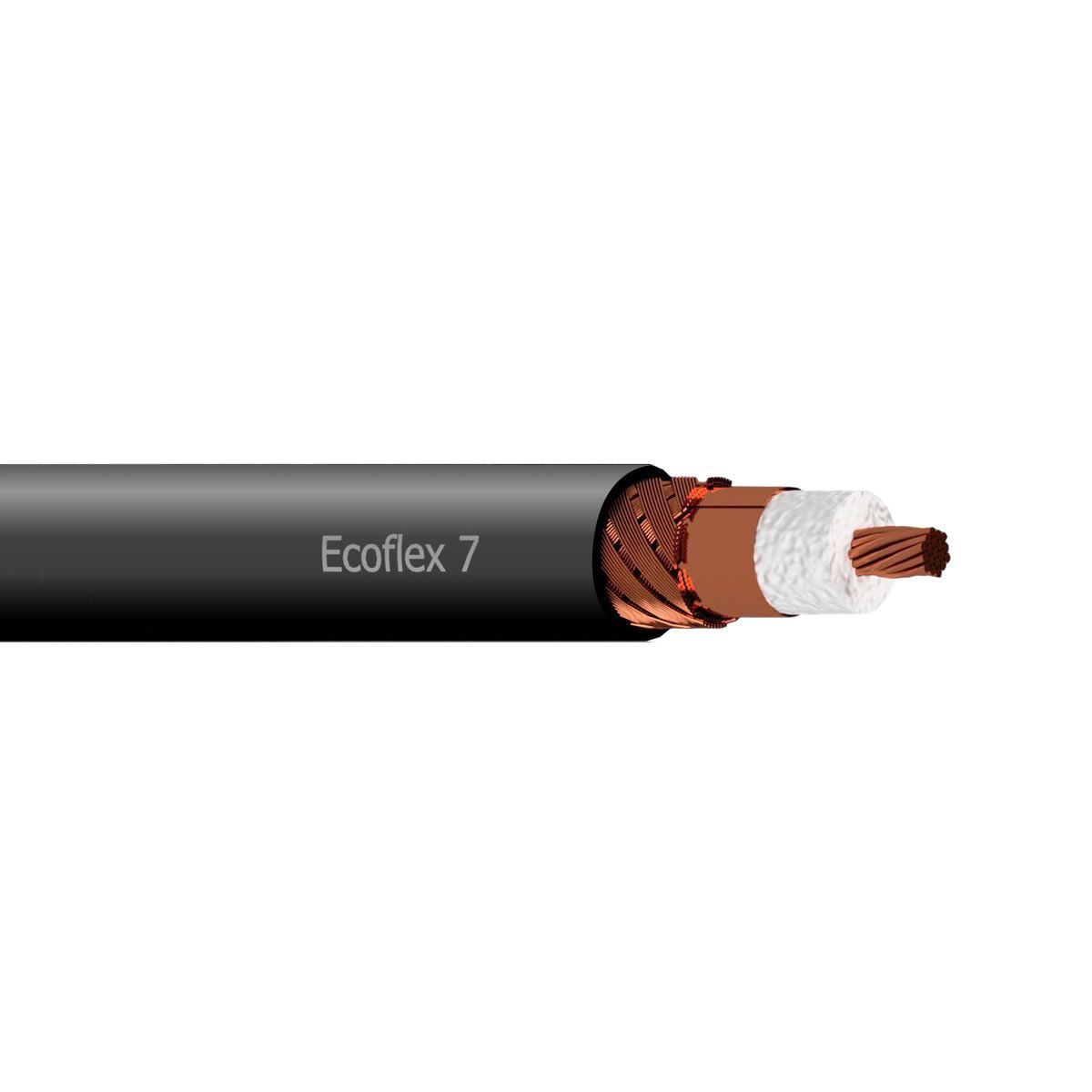

Ecoflex 7 du fabricant allemand SSB Electronic est un câble coaxial très flexible pour la gamme de fréquences jusqu’à 6 GHz. La faible atténuation et le petit rayon de courbure de ce câble, avec un diamètre extérieur de 7,3 mm, rendent son utilisation intéressante et recommandée pour de nombreuses applications dans la technique des hautes fréquences.
Les faibles valeurs d’atténuation d’Ecoflex 7 sont obtenues grâce à l’utilisation d’un diélectrique PE-LLC à faibles pertes, avec une teneur en gaz de plus de 70 %. Ce matériau léger est en outre résistant à l’humidité. Le conducteur interne d’Ecoflex 7 se compose de 19 fils torsadés individuels d’un diamètre de 0,38 mm chacun, fabriqués en cuivre à faible teneur en oxygène. Cette structure du conducteur interne permet une flexibilité impressionnante du câble.
Pour obtenir une bonne atténuation de l’écran, le conducteur extérieur d’Ecoflex 7 est conçu en deux couches : une tresse de blindage en cuivre avec un taux de couverture de 85 % est appliquée sur une fine feuille de cuivre qui se chevauche. La feuille est revêtue de PE sur sa face intérieure, ce qui la protège contre la formation de fissures en cas de rayon de courbure trop faible.
Ecoflex 7 est un câble coaxial innovant et polyvalent pour de nombreuses applications : Il est extrêmement flexible, à très faible atténuation et offre une bonne protection contre les rayonnements parasites. La gaine extérieure noire est stabilisée contre les UV et convient également à une utilisation en extérieur.
Atténuation sur 144 MHz : 6,08 dB/100 m.Impédance : 50 ohms
| Nom de produit | Ecoflex-7 Câble coaxial |
|---|---|
| Type du câble | Ecoflex-7 |
| Marque | SSB Electronic |
| Atténuation 1296 MHz (dB) | 20.71 |
| Atténuation 432 MHz (dB) | 11.40 |
| Atténuation 144 MHz (dB) | 6.08 |
| Atténuation 5000 MHz (dB) | 48.83 |
| Atténuation 6000 MHz (dB) | 55.48 |
| Bend Radius (mm) | 4 x 7.3 = 29.2 mm |
| Velocity Factor | 0.85 |
| Puissance maxi @ 10 MHz | 2040 |
| Puissance maxi @ 1000 MHz | 191 |
| Puissance de crête | 2040 |
| Rayon de courbure minimum (répétée) | 8 x 7.3 = 58.4 mm |
| Structure du conducteur interne | Âme tordonnée (19 x 0.38 mm) |
| Diamètre conducteur interieure | 1.9 mm |
| Poids au mètre | 70 g |
| Diamètre du câble | 7.3 |
| Impedance (Ω) | 50 |
